De Camberbuis Vervangen
Benodigd gereedschap:
•
3/16" Inbussleutel
•
5/64" Inbussleutel
•
Liniaal
1. Haal de achterwielen los en zet het frame op een vlakke ondergrond.
2. Gebruik de 5/64" inbussleutel, verwijder de bumperconstructie en noteer de volgorde waarin de onderdelen zijn
gemonteerd.
Opmerking: Uw rolstoel mag geen bumperconstructie hebben als u anti-tips heeft. Volg de instructies onder
"Gebruiksvriendelijke Anti-tips - Bevestiging" op pagina 13-4.
3. Draai de inbusbout die de camberbuis aan iedere camberklem vastmaakt los, maar verwijder deze niet. Zie Figuur 8-3.
4. Verwijder de camberbuis.
5. Installeer de nieuwe camberbuis en zorg ervoor dat de afstand van de rand aan de buitenkant van de camberklem
gelijk is aan beide kanten van de rolstoel.
6. Zorg dat de vlakke zijden van de camber plugs zich loodrecht ten opzichte van de grond bevinden en dat de camber
op de juiste wijze is ingesteld.
7. Draai beide inbusbouten stevig vast.
8. Breng de bumperconstructie opnieuw aan.
9. Installeer de achterwielen opnieuw.
10. Controleer het toespoor/uitspoor en verstel dit indien nodig en zet de zwenkwielen recht. Zie de pagina's 8-3 en 8-4.
De Toespoor/Uitspoor Verstellen
Benodigd gereedschap:
•
3/16" Inbussleutel
•
7/8" Steeksleutel
•
Liniaal of Meetlint
Opmerking: Het verstellen van het toespoor/uitspoor is niet van toepassing op rolstoelen met 0° camber; maar het is
wel noodzakelijk dat u zorgt dat de platte zijde van de camber plug loodrecht ten opzichte van de grond staan en dat de
asbus op het bovenste gedeelte van de plug geplaatst is.
1.
Zorg dat de afstand van het eind van de camberbuis tot de camberklem gelijk is aan beide zijden van de gebruiken.
Zie Figuur 8-4.
2. Zorg dat de banden op de achterwielen goed opgepompt zijn.
3. Plaats de rolstoel op alle vier de wielen met de zwenkwielen slepend in de richting van de achterkant van het frame.
Zie Figuur 8-5.
Aero T en TRA Gebruikershandleiding
HOOFDSTUK 8: ASPLATEN EN CAMBERBUIZEN
De Camberbuis Vervangen
Camberbuis
Inbusbout
Bumperconstructie
(ZWAARTEPUNT; ZITHOOGTE)

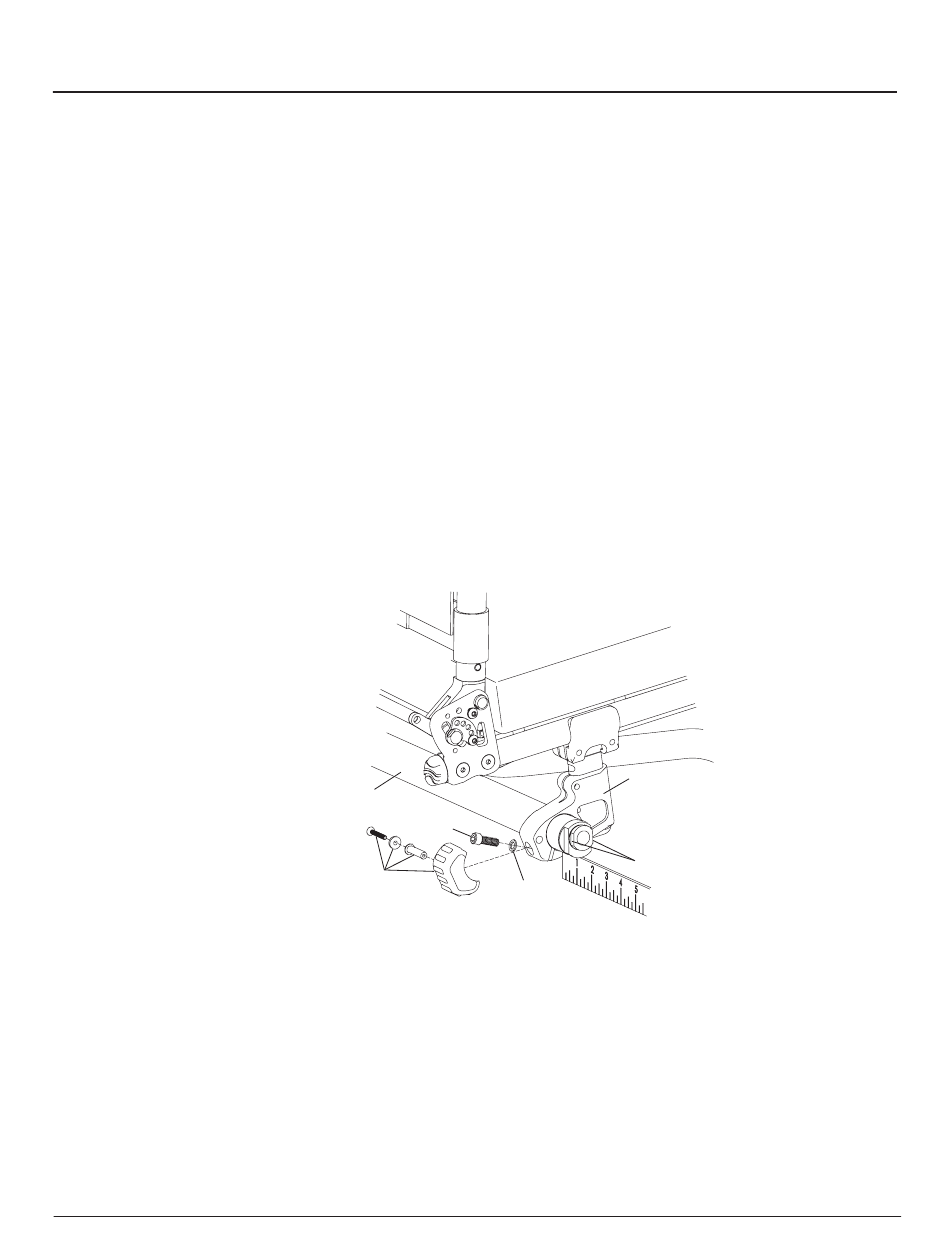

Figuur 8-3
Camberklem
Vlakke gedeelten
Sluitring
8-3
OM0008_Rev A_Aero T_TRA
