I
WAARSCHUWING
Volg de stappen uit dit hoofdstuk niet wanneer de rolstoel bezet is. Indien u deze Waarschuwing niet in acht neemt, kunt
u vallen, kantelen of de controle over de rolstoel verliezen en daardoor uzelf en anderen ernstig letsel toebrengen of de
rolstoel beschadigen.
Roestvrij en Titanium Quick Release Assen
Verstellen
I
WAARSCHUWING
Quick release assen zijn vooringesteld om minimale "speling" in de as toe te laten. TiLite raadt aan dat u de as niet
verstelt. Het op onjuiste wijze verstellen van de as kan ervoor zorgen dat deze niet goed werkt—te veel "speling"
kan ervoor zorgen dat de as buigt en vast komt te zitten in de asbus of Zero Play camberbuis; te weinig "speling" kan
voorkomen dat de vergrendelingskogels volledig werken, waardoor het wiel plotseling los kan raken van de rolstoel.
TiLite raadt aan dat eventuele aanpassingen door een geautoriseerde TiLite dealer worden gedaan. Indien u deze
Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen en daardoor uzelf en
anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Benodigd gereedschap:
•
3/4" Steeksleutel
•
7/16" Steeksleutel
1. Druk de ontgrendelingsknop in en verwijder het achterwiel en de Quick Release As. Zie de Figuren 9-1 en 9-2.
2. Verwijder de as van het wiel door de ontgrendelingsknop naar beneden te drukken en de as door de achterwielnaaf
te schuiven.
3. Eenmaal verwijderd uit de naaf dient u de ongrendelingsknop te ontgrendelen (de vergrendelingskogels moeten
volledig uit elkaar zijn).
4. Vergroot of verklein de speling van de as door de moer te verstellen en tegelijkertijd het andere eind van de as vast
te houden met een kleinere steeksleutel aan de platte kanten van het uiteinde van de as.
5. Laat de ontgrendelingsknop op de quick release as los en schuif de as door de naaf van het achterwiel.
6. Druk de ontgrendelingsknop naar beneden en installeer het achterwiel opnieuw in de asbus of Zero Play camberbuis.
7. Voordat u kunt rijden in de rolstoel, dient u ervoor te zorgen dat de vergrendelingskogels volledig het wiel in de
asbus of Zero Play camberbuis hebben vastgezet door aan de naaf te trekken zonder de ontgrendelingsknop op de
Quick Release As in te drukken. Als de vergrendelingskogels niet volledig in elkaar passen, dient u deze procedures
te herhalen en de speling te vergroten (de afstand tussen de moer en de vergrendelingskogels vergroten) om ervoor
te zorgen dat de vergrendelingskogels op de juiste volledige wijze in elkaar passen. Zorg ook dat er niet teveel
speling in de as zit
Vergrendelingskogels
Ontgrendeling
Moer
Quad Quick Release Assen
De Quad Quick Release Hendel Verstellen
I
WAARSCHUWING
Quick release assen zijn vooringesteld om minimale "speling" in de as toe te laten. TiLite raadt aan dat u de as niet
verstelt. Het op onjuiste wijze verstellen van de as kan ervoor zorgen dat deze niet goed werkt—te veel "speling"
kan ervoor zorgen dat de as buigt en vast komt te zitten in de asbus of Zero Play camberbuis; te weinig "speling" kan
voorkomen dat de vergrendelingskogels volledig werken, waardoor het wiel plotseling los kan raken van de rolstoel.
TiLite raadt aan dat eventuele aanpassingen door een geautoriseerde TiLite dealer worden gedaan. Indien u deze
Aero T en TRA Gebruikershandleiding

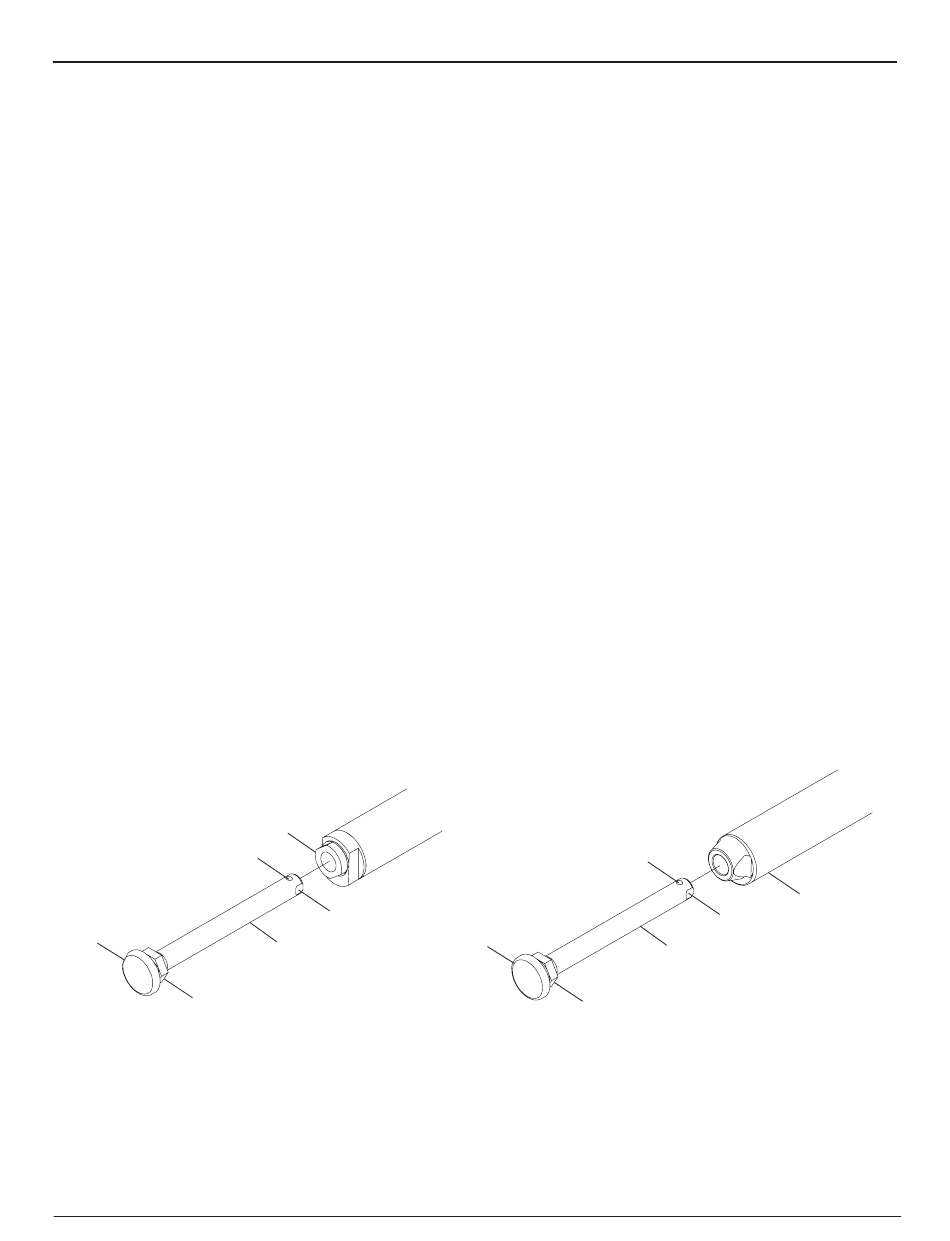

Figuur 9-1
Verstellen
Asbus
Vlakke
gedeelten
As
HOOFDSTUK 9: ASSEN
Figuur 9-2
Verstellen
Vergrendelingskogels
Ontgrendeling
Moer
9-1
Zero Play
Camberbuis
Vlakke
gedeelten
As
OM0008_Rev A_Aero T_TRA
