Inklapbare Onbuigzame Zijbescherming
Opmerking: Zorg dat geen enkel deel van de klem uitsteekt voorbij de beide kanten van de framebuizen onder de
zitbuis.
Inklapbare Zijbescherming Gebruiken
Om deze in te klappen dient u simpelweg het zitkussen te verwijderen en de bovenkant van de zijbescherming richting
de zitting te duwen. Om deze uit te klappen, hoeft u alleen de zijbescherming omhoog te trekken, weg van de zitting.
Zie Figuur 6-4.
Loshalen
Benodigd gereedschap:
•
3/16" Inbussleutel
1. Verwijder de inbusbouten die de twee helften van de zijbeschermingsklem vastzetten. Zie Figuur 6-4.
2. Verwijder de Montage van de Inklapbare Zijbeschermingsklem.
Opnieuw Installeren
Benodigd gereedschap:
•
3/16" Inbussleutel
1. Breng de twee helften van de zijbescherming klem bij elkaar rondom de zitbuis van het frame. Zie Figuur 6-4.
2. Steek de twee inbusbouten door de sluitringen en de twee helften van de klem, en draai ze stevig vast.
Opmerking: Zorg dat geen enkel deel van de klem uitsteekt voorbij de beide kanten van de framebuizen onder de zitbuis.
Koolstofvezel Zijbescherming met Spatbord
Gebruikmakend van Zijbescherming met Spatbord
Opmerking: Zorg dat geen enkel deel van de klem uitsteekt voorbij de beide kanten van de framebuizen onder de zitbuis.
Om de Zijbescherming met Spatbord te verwijderen, dient u de zijbescherming uit de bevestiging te tillen. Plaats, om
ze te vervangen, de beugel in de gleuf tussen de bevestiging van de zijbescherming en de klem. Zorg ervoor dat het
achtereinde van de zijbescherming zich in de stabilisatorophanging bevindt. Zie Figuur 6-5.
Om de Zijbescherming met Spatbord te verstellen, zie "Onbuigzame Verwijderbare en Quad Verwijderbare
Zijbescherming - Verstellen" op pagina 6-2.
Aero T en TRA Gebruikershandleiding
HOOFDSTUK 6: ZIJBESCHERMING
(Aluminium en Koolstofvezel)

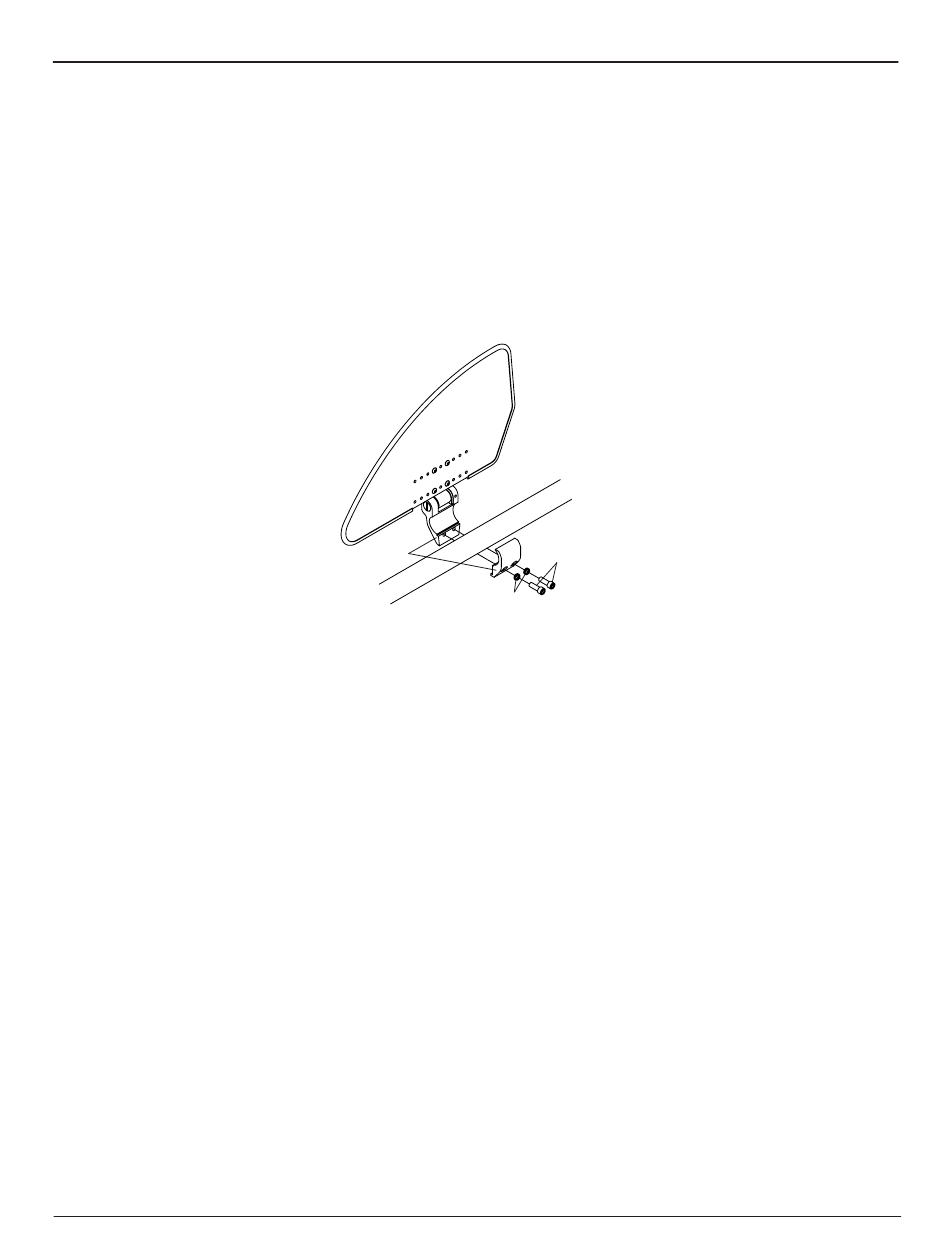

Figuur 6-4
Opklapbare Zijbescherming
Inbusbouten
Klem
Sluitringen
6-3
OM0008_Rev A_Aero T_TRA
