Zwevende Vorken
I WAARSCHUWING
Monteer zwenkwielen en vorken van gelijke grootte altijd tegelijk aan beide zijden van uw rolstoel. Indien u deze
Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen en daardoor uzelf en
anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Zwenkwielen Verplaatsen - Standaard Vorken
Benodigd gereedschap:
•
Twee kruiskop schroevendraaiers
1. Verwijder de twee inbusbouten, C veerringen en as die het zwenkwiel vastzetten aan de vork. Gebruik één kruiskop
schroevendraaier om een schroef op zijn plaats te houden en de tweede kruiskopschroevendraaier om de andere
schroef los te draaien. Zie Figuur 11-7.
2. Haal de zwenkwielen en de spoorverbreders van de vork.
3. Installeer het nieuwe zwenkwiel, de spoorverbreders en de C veerringen op de vork en draai de twee schroeven
stevig vast zodat er geen ruimte overblijft tussen het zwenkwiel, de spoorverbreders en de zijkanten van de vork.
Gebruik een kruiskopschroevendraaier om een schroef op zijn plaats te houden en draai de andere schroef stevig
vast met de tweede kruiskopschroevendraaier.
Opmerking: Als uw rolstoel 4" of 5" TiLite Litespeed zwenkwielen heeft, zorg er dan voor dat Spoorverbreder 2 (die
breder is dan Spoorverbreder 1) is gepositioneerd op de verzonken kant van het zwenkwiel, dat naar buiten gericht dient
te zijn als de zwenkwielen in de slepende positie staan.
Zwenkwielen Vervangen - Slipstream Eenzijdige Vorken
Om de zwenkwielen te vervangen dient u het gereedschap te gebruiken en de stappen te volgen onder "Slipstream
Eenzijdige Vorken – Vervangen Zwenkwielen Vervangen" op pagina 11-2.
Het Elastomeer Vervangen
Benodigd gereedschap:
•
Twee 1/8" inbussleutels
1. Verwijder de inbusbouten van de zwenkbare wielvork en duw de zwenkas naar buiten. Zie de Figuren 11-7 en 11-8.
2. Haal de twee helften van de Zwevende vork uit elkaar om het elastomeer los te halen.
3. Installeer het nieuwe elastomeer. Zie de Figuren 11-7 en 11-8.
4. Duw hard tegen de twee helften van de Zwevende Vork om het opnieuw aanbrengen van de inbusbouten en de
zwenkas te vergemakkelijken.

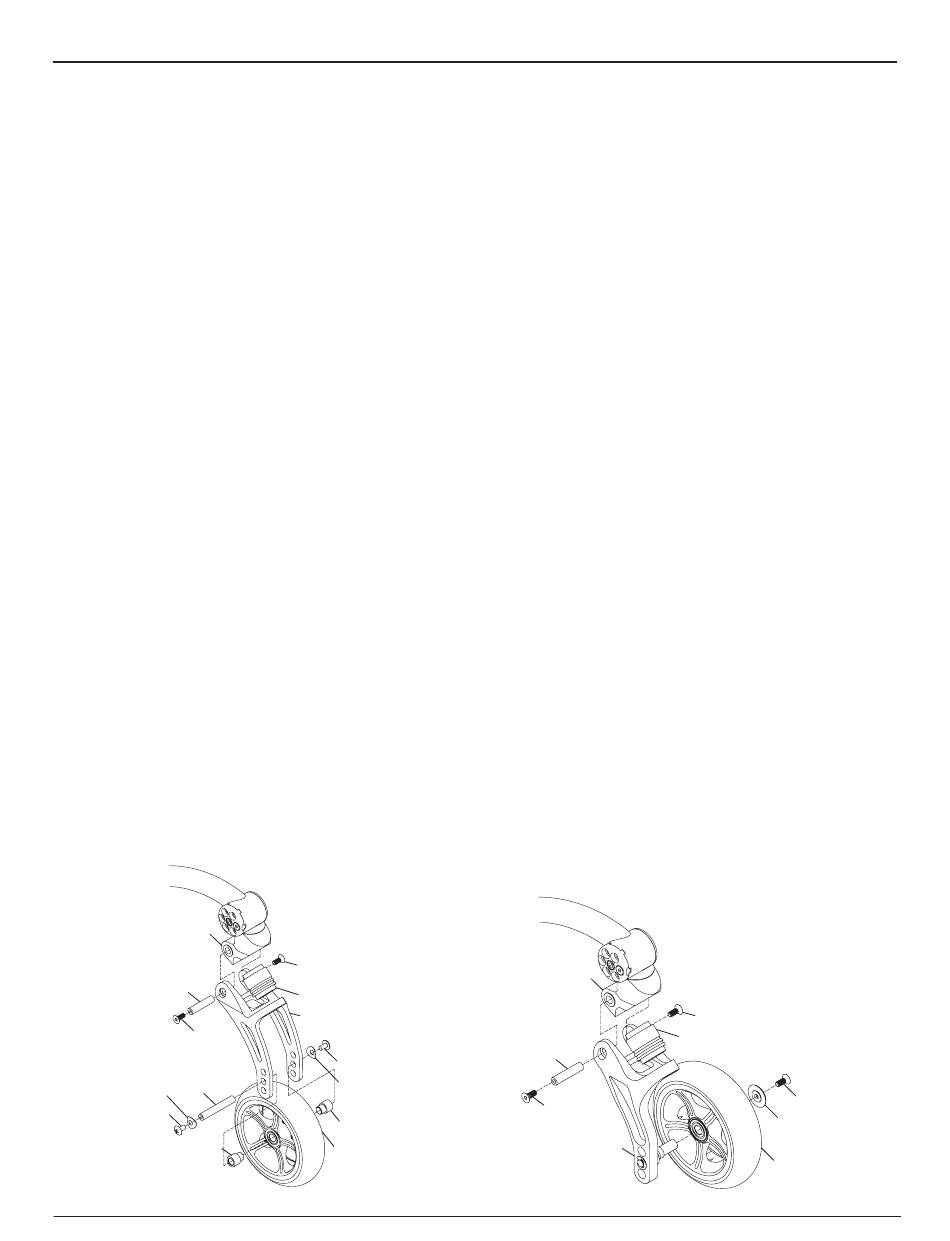

Figuur 11-7
Het Elastomeer Vervangen
Zwenkbare
wielvork
Zwenkas
Inbus-
Bout
As
C veerring
Kruiskopschroef
Spoorverbreder
Aero T en TRA Gebruikershandleiding
HOOFDSTUK 11: ZWENKWIELEN EN VORKEN
Inbusbout
Elastomeer
Vork
Kruiskopschroef
C veerring
Spoorverbreder
Zwenkwiel
11-5
Figuur 11-8
Het Elastomeer Vervangen
Zwenkbare
wielvork
Zwenkas
Inbus-
Bout
Vork
Inbusbout
Elastomeer
Inbusbout
Dopje
Zwenkwiel
Zwenkwiel
OM0008_Rev A_Aero T_TRA
