HOOFDSTUK 10: WIELBLOKKERING
Benodigd gereedschap:
•
3/16" Inbussleutel
1. Draai de twee inbusbouten die de wielblokkeringsklem aan het frame vastzetten los, zonder deze helemaal te
verwijderen. Zie Figuur 10-4.
2. Schuif de wielblokkering uit de klem.
3. Schuif de nieuwe Uni-Lock in de wielblokkeringsklem, zonder de inbusbouten vast te draaien.
4. Volg de stappen in "Uni-Lock - Verstellen" op pagina 10-3 om de nieuwe wielblokkering in positie te brengen en vast
te zetten.
De Uni-Lock van de Push naar de Pull positie verstellen.
Benodigd gereedschap:
•
5/32" Inbussleutel
De Uni-Lock wielblokkering kan zo worden ingesteld dat u ofwel aan de hendel kunt trekken of ertegen kunt duwen om
te blokkeren. Om te bepalen welke instelling u heeft, plaatst u de kleine Inbusschroef in de basis van de wielblokkering.

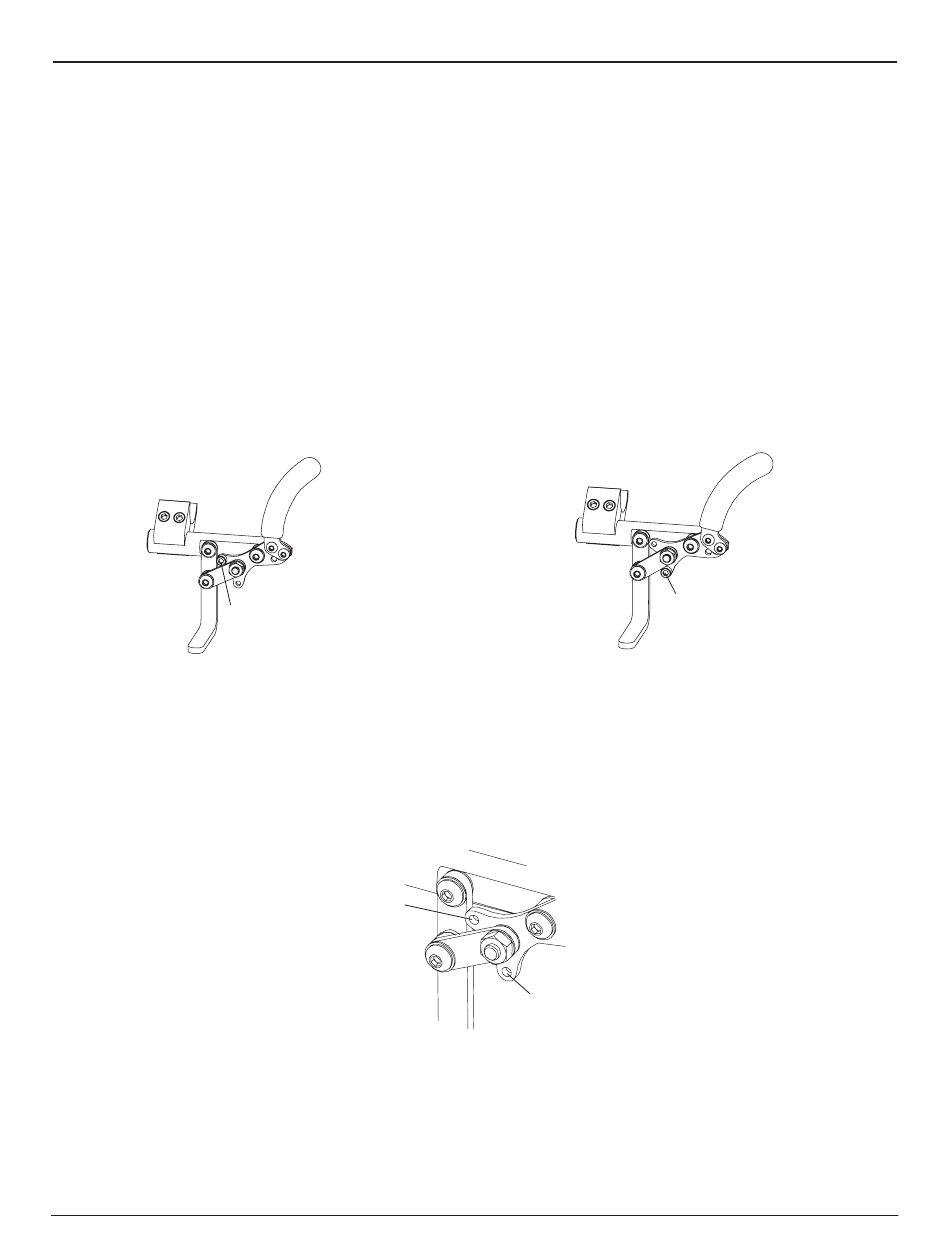

Indien deze in de hoogste stand staat, (zie Figuur 10-5), staat de Uni-Lock in de "Pull to Lock"-stand. Indien deze in de
laagste stand staat, (zie Figuur 10-6), staat de Uni-Lock in de "Push to Lock"-stand.
Figuur 10-5
Pull to Lock Stand
U kunt de stand van pull naar push of andersom als volgt veranderen:
1. Zorg dat de wielvergrendeling losgekoppeld is van de band.
2. Verwijder de inbusbout en breng deze naar wens opnieuw aan in ofwel de "Pull to Lock" of de "Push to Lock"-stand.
Zie Figuur 10-7.
3. Draai de Inbusschroef stevig vast.
De Hendel van de Uni-Lock wielblokkering opnieuw in positie brengen
U kunt de hendel in zes (6) standen zetten met de Uni-Lock. Zie Figuren 10-8 t/m 10-11. Iedere hendelstand kan
gebruikt worden als "Pull to Lock" of als "Push to Lock" (zie "de Uni-Lock van de Push in de Pull stand Zetten" op de
pagina's 10-4 t/m 10-6), resulterend in 12 mogelijke Uni-Lock instellingen.
In de Figuren 10-8 t/m 10-11 is de hendel in zowel de gekoppelde (vergrendelde) als de ontkoppelde (ontgrendelde)
stand afgebeeld. Bestudeer de afbeeldingen om te bepalen welke instelling van deze hendel voor u het meest handig
is. Volg de instructies hieronder om uw hendel in de gewenste stand te zetten.
Aero T en TRA Gebruikershandleiding
Inbusschroef
De Hendel in een andere Stand Zetten
Pull to Lock
Stand
Push to Lock Stand
Figuur 10-7
Push to Lock
Stand
10-4
Figuur 10-6
Inbusschroef
OM0008_Rev A_Aero T_TRA
