Werktafelblad
Controleren of het werktafelblad voldoende draagvermogen en
stabiliteit heeft. Als u het werktafelblad zelf opstelt, dient u het
schema uit de bijlage ( P. 205) als voorbeeld voor de afmetin-
gen te gebruiken.
7.5.1
Werktafelblad opstellen
Het werktafelblad hoort bij de optionele omvang van de levering.
Om zelf een werktafelblad te maken, vindt u tekeningen in de
bijlage ( P. 205).

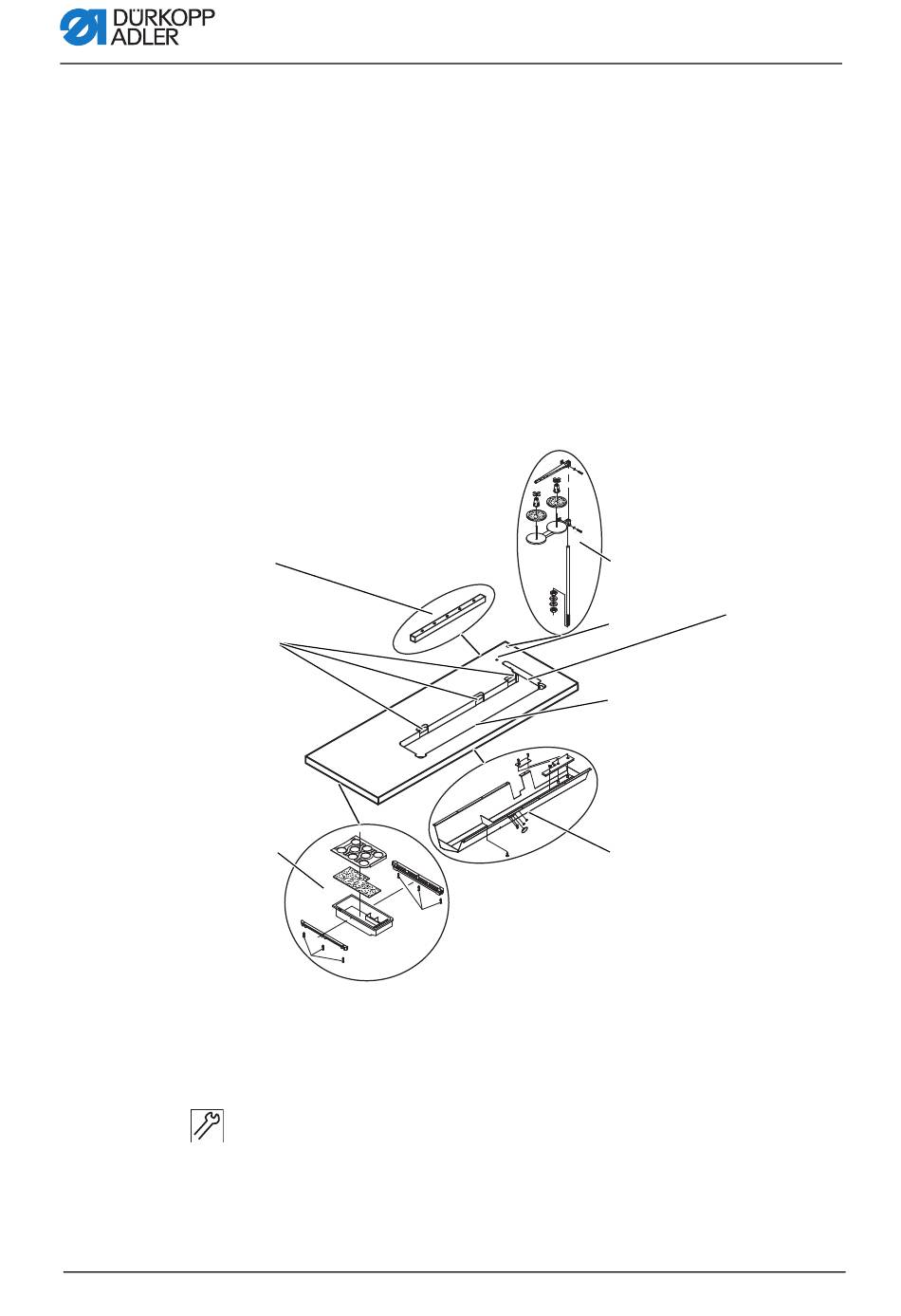

Afb. 70: Werktafelblad opstellen
①
②
③
(1) - Kabelgoot
(2) - Uitsparing
(3) - Lade
(4) - Oliereservoir
Zo monteert u het werktafelblad:
1.
Lade (3) met de houder links, aan de onderkant van het werk-
tafelblad vastschroeven.
Gebruikershandleiding M-TYPE DELTA - 03.0 - 12/2020
⑦
⑥
⑤
④
(5) - Rubberstrip
(6) - Opening
(7) - Garenhouder
(8) - Kantelsensormagneet
Opstelling
⑧
