28

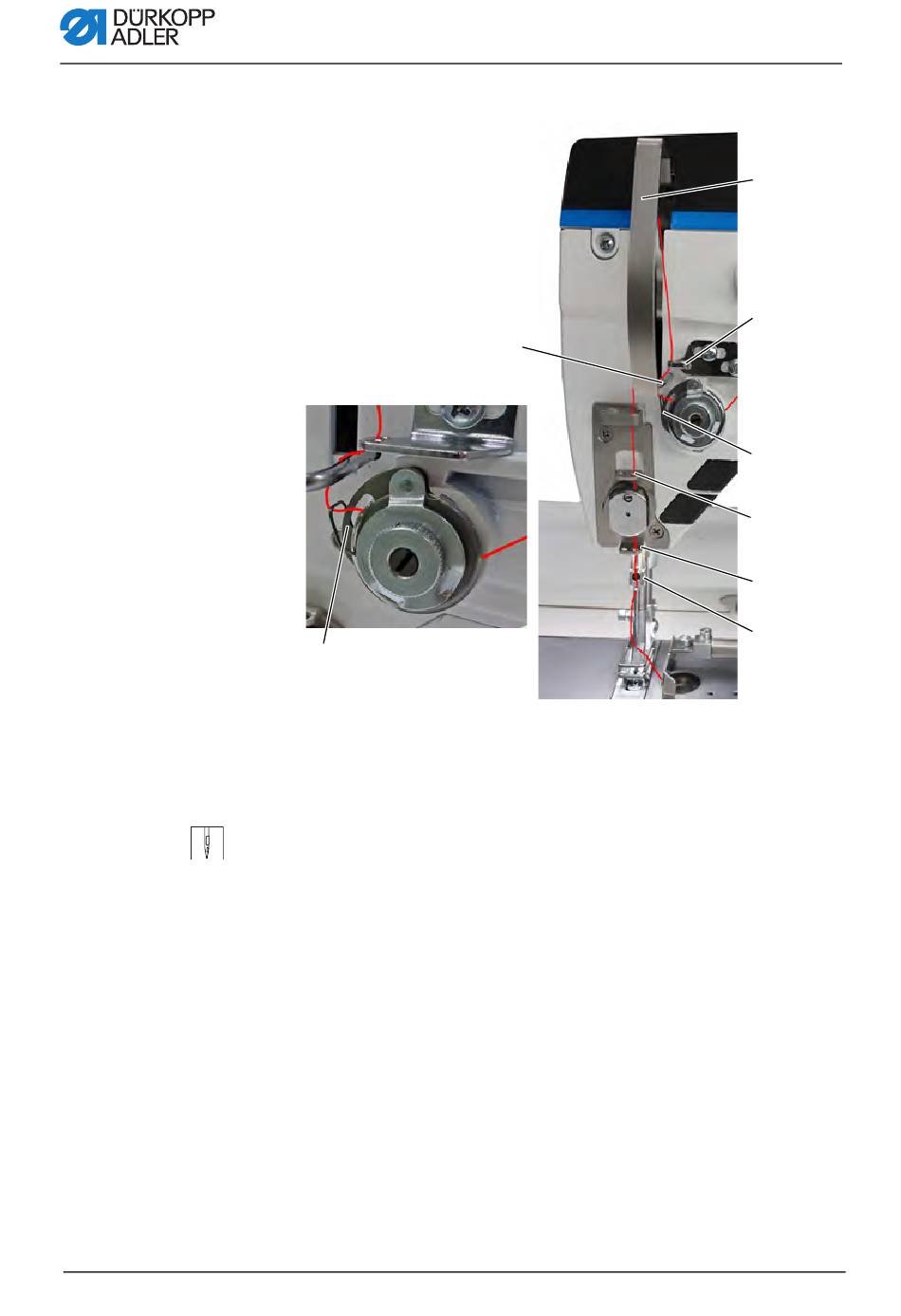

Afb. 8: Bovendraad inrijgen (3)
②
(2) - Draadaanhaalveer
(8) - Draadgeleider
(9) - Onderste draadgeleider
(10) - Bovenste draadgeleider
8.
Leid de draad van links naar rechts om de pin (13) heen
en van onderaf omhoog door de achterste opening van de
bovendraadregelaar (11).
9.
Rijg de draad van rechts naar links door de onderste geleider
van de draadgever (12).
10. De draad door de bovenste draadgeleider (10) trekken.
11. De draad door de opening van de onderste draadgeleider (9)
trekken.
Gebruikershandleiding M-TYPE DELTA - 03.0 - 12/2020
⑬
(11) - Draadregelaar
(12) - Draadgever (niet zichtbaar)
(13) - Pin
Bediening
⑫
⑪
②
⑩
⑨
⑧
