164
3.
Schroef de houder (5) met de schroef (4) vast op de
bovenklep.
4.
Schuif het naailampje (6) in de houder (5) en schroef deze
met een klem (3) vast op de bovenklep.

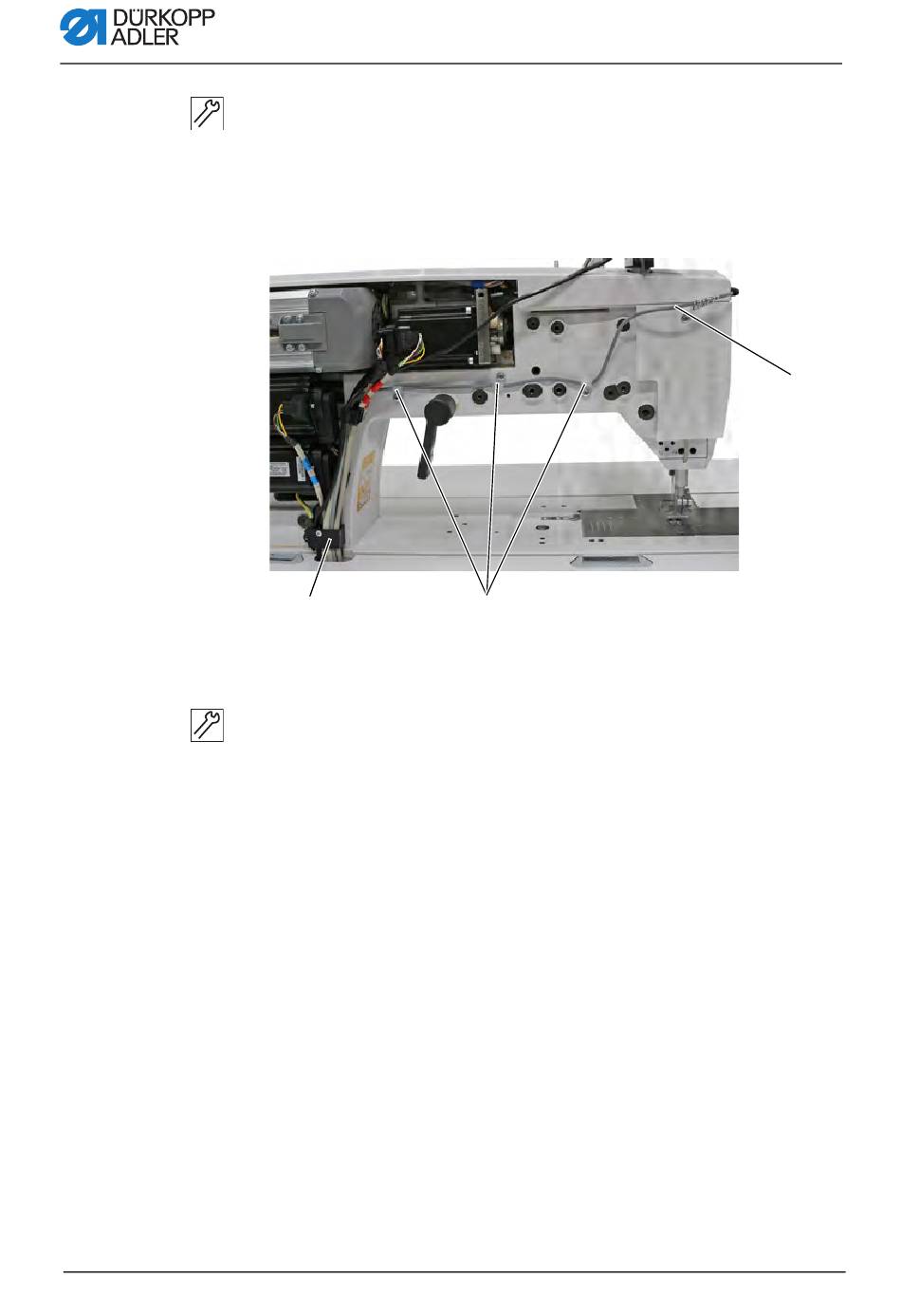

Afb. 83: Led-naailampje monteren (3)
⑦
(7) - Geleider
(8) - Klemmen
5.
Plaats de kabel (9) met klemmen (8) in de machinearm.
6.
Plaats de kabel (9) door de geleider (7) onder het
werktafelblad.
7.
Monteer de afdekkingen (1) en (2).
Haal een hoekje uit afdekking (2) om de kabel (9) niet te
beschadigen.
8.
Sluit de kabel (9) volgens het bedradingsschema aan op de
transformator van het naailicht (zie bijlage ( P. 205)).
Gebruikershandleiding M-TYPE DELTA - 03.0 - 12/2020
⑧
(9) - Kabel
Opstelling
