Machineonderdelen en hun functie
Hieronder worden de diverse onderdelen van de machine en hun functie beschreven. Lees de beschrijvingen
zorgvuldig door, zodat u de namen van de onderdelen kent voordat u de machine gaat gebruiken.

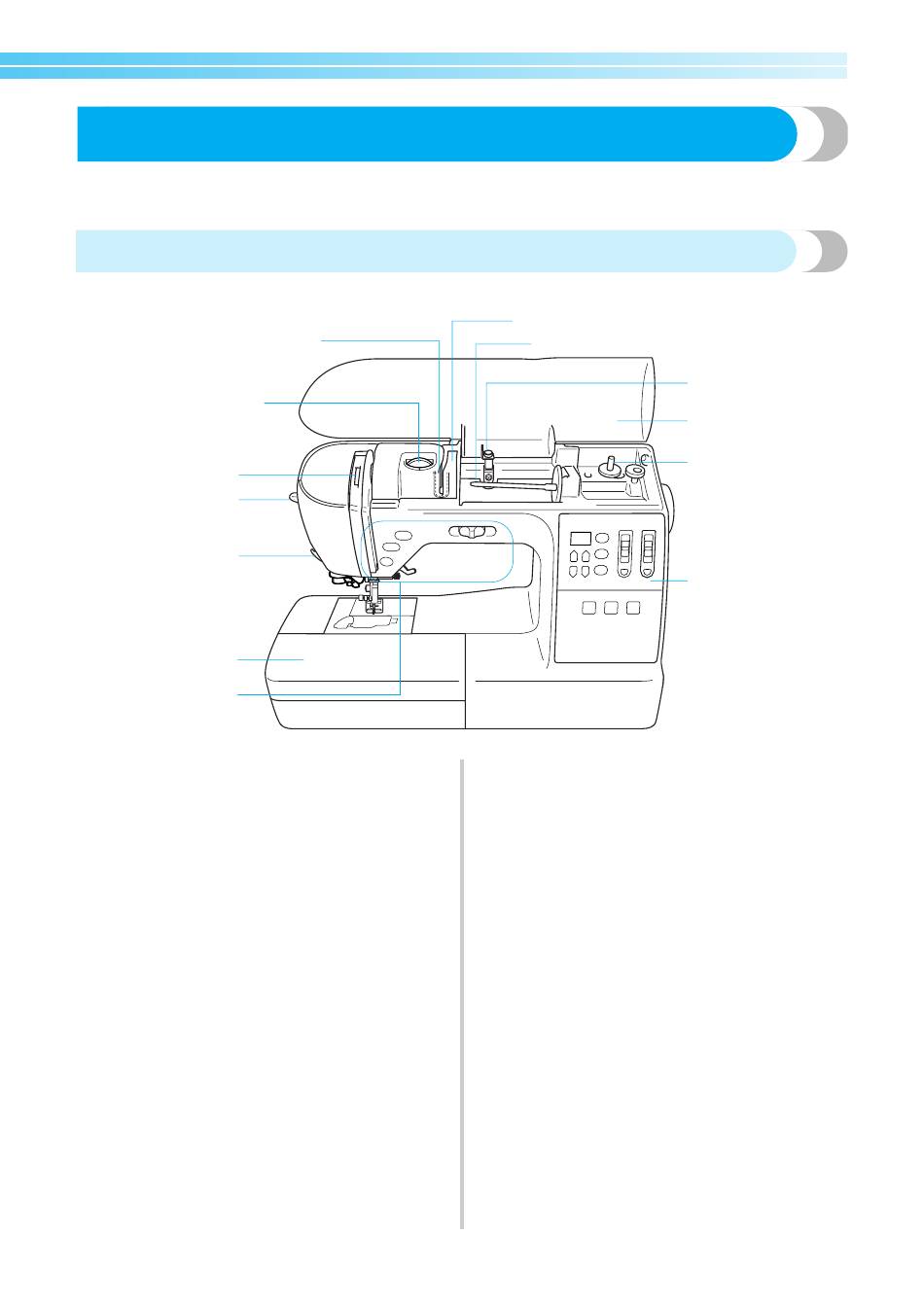

Vooraanzicht
C
B
A
0
9
8
1 Draadgeleiderplaat
Leid de draad onder de draadgeleiderplaat.
2 Draadgeleiderdeksel
Bij het inrijgen van de bovendraad leidt u de draad
achter het draadgeleiderdeksel.
3 Klospen
Plaats een draadklos op de klospen.
4 Draadgeleider en voorspanningsschijf voor
spoelwinder
Leid de draad onder deze draadgeleider en rond de
voorspanningsschijf wanneer u de onderdraad wilt
winden.
5 Bovendeksel
Open het bovendeksel om de draadklos op de klospen
te plaatsen.
6 Spoelwinder
Gebruik de spoelwinder voor het winden van de spoel.
7 Bedieningspaneel
Gebruik dit paneel voor het selecteren van steken en
diverse steekfuncties (pagina 12).
1
2
3
8 Bedieningstoetsen en schuifknop voor
snelheidsregeling
Met deze toetsen en de schuifknop bedient u de
naaimachine (pagina 11).
9 Afneembare accessoiretafel
Bewaar de persvoet en spoelen in de afneembare
accessoireruimte. Verwijder de accessoiretafel voordat
u cilindrische stukken gaat naaien.
0 Draadafsnijder
Leid de draden door de draadafsnijder om ze af te
snijden.
A Naaldinrijghendel
Rijg de naald in met de naaldinrijger.
B Controlevenster draadophaalhendel
Via het venster kunt u de stand van de
draadophaalhendel controleren.
C Draadspanningsknop
Met de draadspanningsknop kunt u de spanning van de
bovendraad aanpassen.
