Installatie – ISA One-eenheid
BEVESTIG DAT DE NETVOEDINGSKABEL IS VERWIJDERD VAN DE ACHTERKANT VAN DE UNIT
Verwijder de bovenklep
Verwijder de 10 pozi-schroeven waarmee de bovenklep aan de bovenkant en zijkanten van het apparaat is bevestigd.
Als de kap met een chassis-aardingsband aan de hoofdeenheid is bevestigd, mag deze niet worden losgekoppeld.

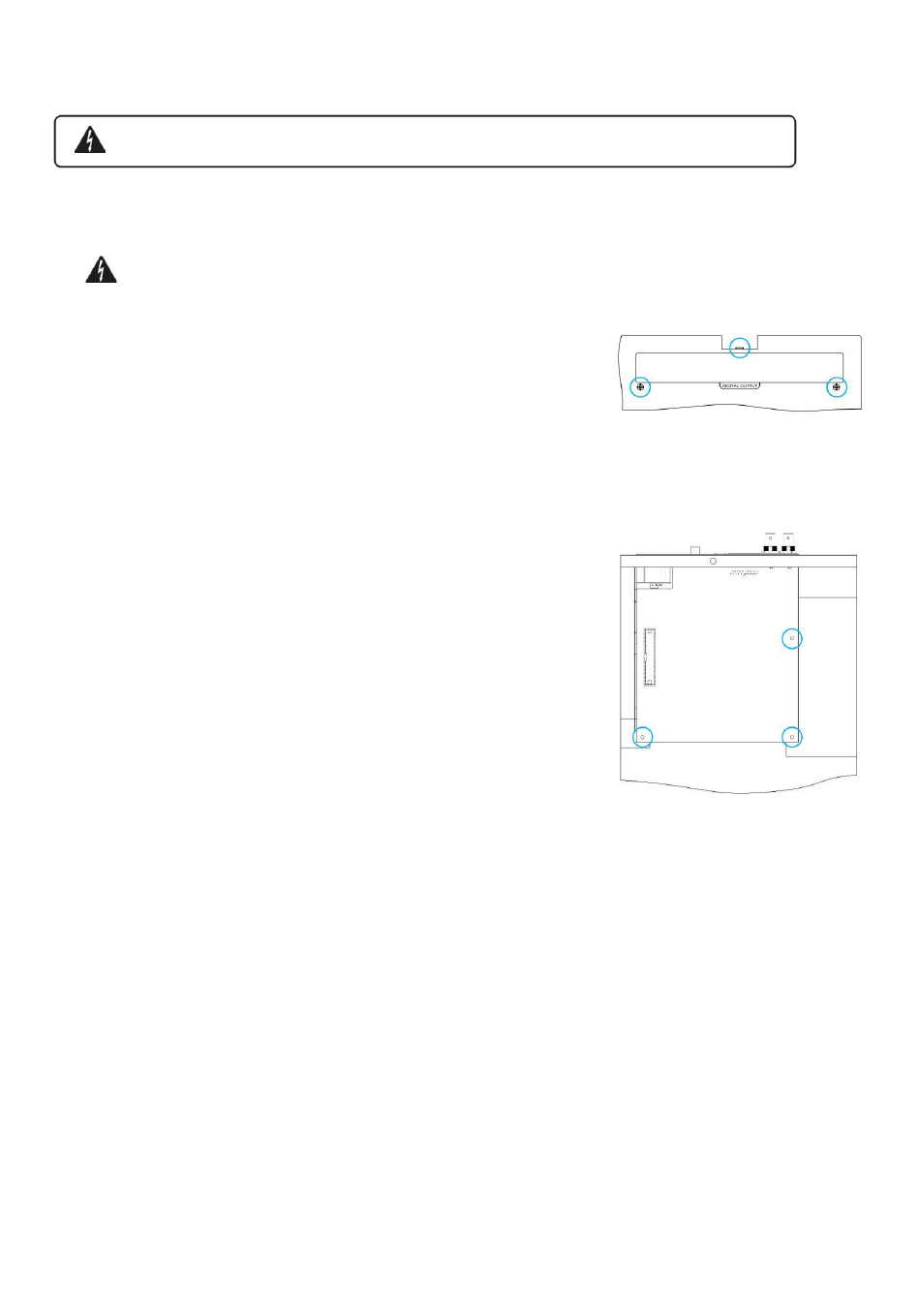

Verwijder de blanco op het achterpaneel
Draai de 3 kruiskopschroeven (omcirkeld) los en verwijder de afdekplaat.
Bewaar de schroeven, deze worden gebruikt om de digitale kaart aan de achterkant vast te zetten
paneel.
De afdekplaat kan worden weggegooid.
Installeer de ADN2-kaart
Plaats de kaart zo in het apparaat dat de lintkabel naar de PCB-stekker J14A onder de kaart wijst.
Lijn de drie montagegaten in de kaart (omcirkeld) uit met de gaten in de beugels eronder en draai
de schroeven losjes vast die bij de set zijn geleverd.
Plaats de schroeven van de afdekplaat terug in de achterkant van de kaart en draai vervolgens
alle schroeven volledig vast.
Sluit de lintkabel aan
De op de print gemonteerde lintstekker is voorzien van twee bijpassende vergrendelingen. Met
de vergrendelingen volledig uit elkaar, moet de AD-connector stevig op zijn plaats worden
gedrukt totdat de vergrendelingen gesloten klikken.
Opmerking. De kabelconnector is voorzien van een oriëntatielip die moet worden uitgelijnd
met de bijbehorende inkeping in de PCB-stekker. Als deze niet goed zijn uitgelijnd
de connectoren zullen niet passen.
Vervang de bovenklep
Plaats de 10 pozi-schroeven terug en zorg ervoor dat de aardingsband niet tegen de AD-kaart bekneld raakt.
Initialiseer de ISA One-eenheid met AD geïnstalleerd
De ISA One moet worden geïnitialiseerd om de toevoeging van de AD-kaart te herkennen.
Schakel de stroom naar het apparaat in terwijl u een van de schakelaars op het voorpaneel ingedrukt houdt. Zodra het voorpaneel oplicht, kan
de schakelaar worden losgelaten - de digitale kaart is nu actief.
Dit is een eenmalige actie en het toestel blijft de aanwezigheid van de AD-kaart herkennen.
2
Achter paneel
PCB
Plug
J14A
(onderstaand)
Bovenaanzicht
