Aansluiting van de componenten voor spraakcommunicatie in de kamer
Afbeelding
Aanduiding
Spraakmodule Plus (S+)
Art.-nr. 5990 ..
(Bij 5918 .., 5925 .., 5929 ..
bij levering inbegrepen.)
Patiënthandapparaat
(PHG+)
Art.-nr. 5960 ..
Aansluiting van de spraakmodule
Alle apparaten die voor spraakfunctionaliteit geschikt zijn kunnen zowel met als zonder de spraak-
functie worden geïnstalleerd. Wanneer de spraakfunctie is gewenst, wordt het betreffende appa-
raat met een spraakfunctionaliteit verbonden met een spraakmodule (audio-bandkabel meegele-
verd).
Aansluiting spraak-
module op terminal:
5925 .. (ZT+)
5929 .. (DZT+)

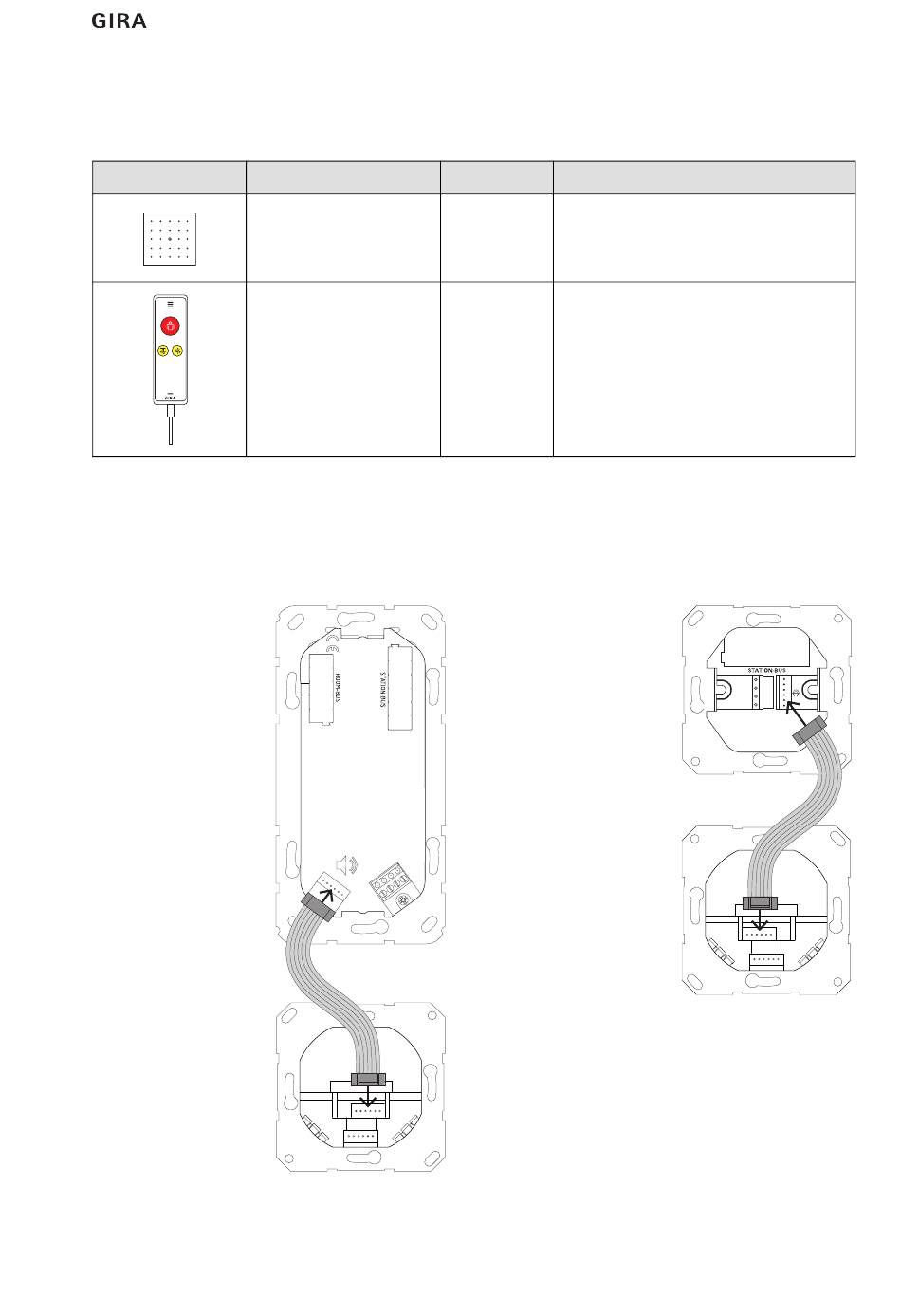

Afbeelding 6: Aansluiting van de spraakmodule 5990 .. met bandkabel op een kamerapparaat met spraakfuncti-
onaliteit.
07.2016/V 4.0
Systeemoverzicht Oproepsysteem 834 Plus
Aansluiting op Montagelocatie
Platte connec-
Patiëntenkamer en dienstruimte:
tor
in verbinding met 5901 .., 5903 .., 5906 ...
Op nevensteek-
Patiëntenkamer:
contact van:
- Bij het bed
5901 ..,
5903 .. of
5906 ..
Aansluiting spraak-
module op kamerap-
paraat:
5901 .. (RN+)
5903 .. (RAN+)
5906 .. (RND+)
LT2
LT1
LT
13
