Systeemoverzicht Oproepsysteem 834 Plus
Overzicht van het complete systeem
Het Gira Oproepsysteem 834 Plus is een lichtoproepsysteem met spraakmogelijkheid. Het kan als
grote installatie met een systeembesturingscentrale (SSZ) en meerdere stationscentrales of als
kleine installatie met alleen een stationscentrale worden gebruikt.
Stations
Instelling en configuratie van organisato-
rische eenheden
Koppeling DECT-telefooninstallatie
Koppeling brandmeldinstallatie
Meer informatie over het complete systeem vindt u in het hoofdstuk "Planning" van de systeem-
handleiding.
Toelichting bij de kleurcodering van de apparaten
Systeembusapparaten (834 Plus LAN - zelfstandig netwerk), leidingmateriaal twisted-pair, Cat. 5 of
hoger.
Max. 26 stationscentrales in een grote installatie
Stationbusapparaten, leidingmateriaal J-Y(St)Y 4 x 2 x 0,8 mm
Max. 52 per station
Kamerbusapparaten, leiding materiaal J-Y(St)Y 4 x 2 x 0,6 mm
Max. 16 per kamer
Systeemoverzicht kleine installatie
Stationscen-
Dienstruimte
trale Plus
met CT9
Extern LAN
Assistent en
Timeserver
(NTP), VoIP
Ethernet-
switch

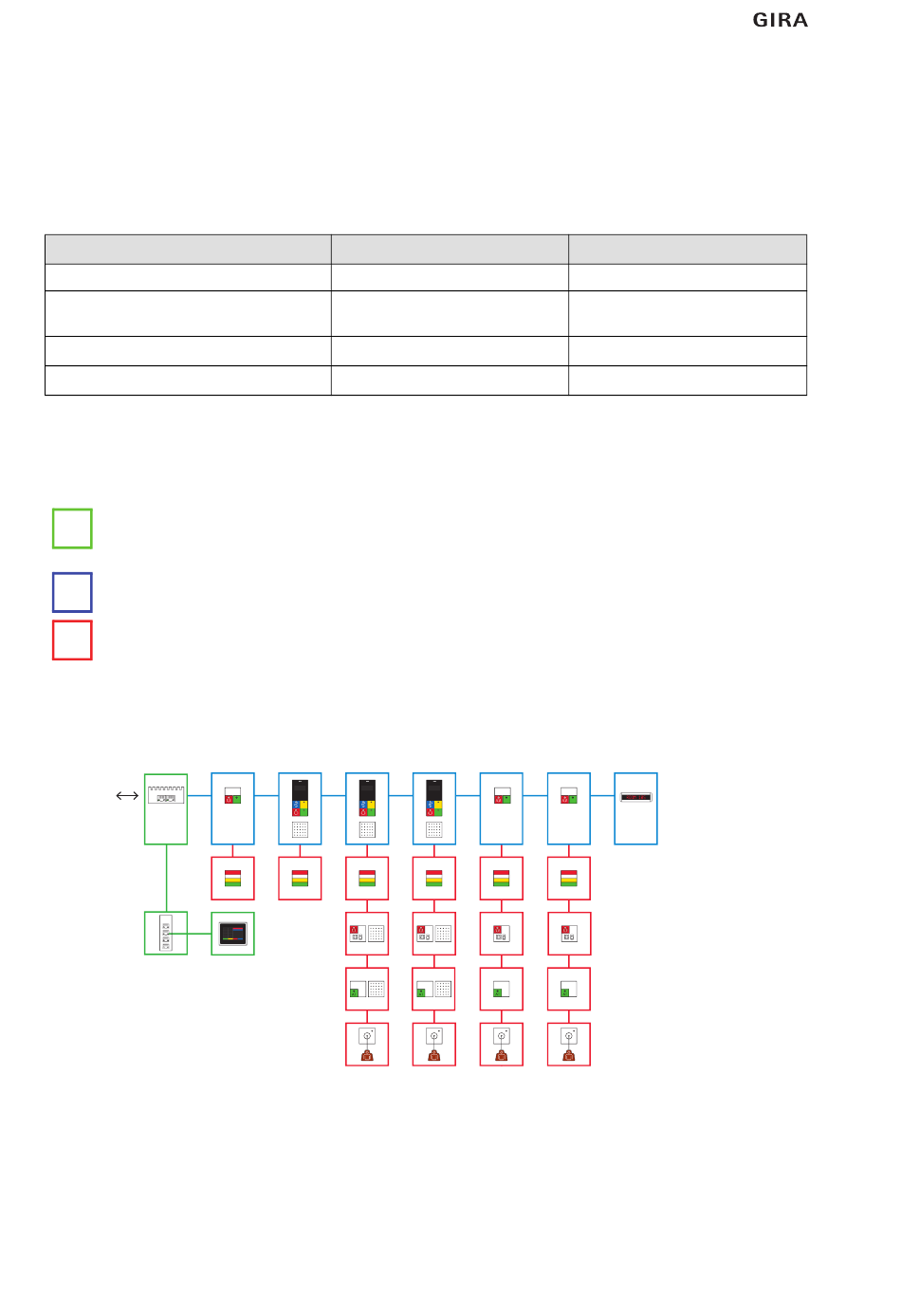

Afbeelding 1: Systeemoverzicht kleine installatie
6
Kleine installatie (zonder SSZ)
-
-
Kamer met
Kamer met
Dienstruimte
spraakfun-
spraakfun-
zonder CT9
ctie
ctie
Grote installatie (met SSZ)
1
tot 26
Kamer zon-
Kamer zon-
der spraak-
der spraak-
functie
functie
Gangdisplay
07.2016/V 4.0
