Systeemoverzicht Oproepsysteem 834 Plus
Bekabeling van de stationsbusklem
Voor de voeding worden de aderparen rood/blauw plus bruin/wit gebruikt (verdubbeling van de
doorsnede).

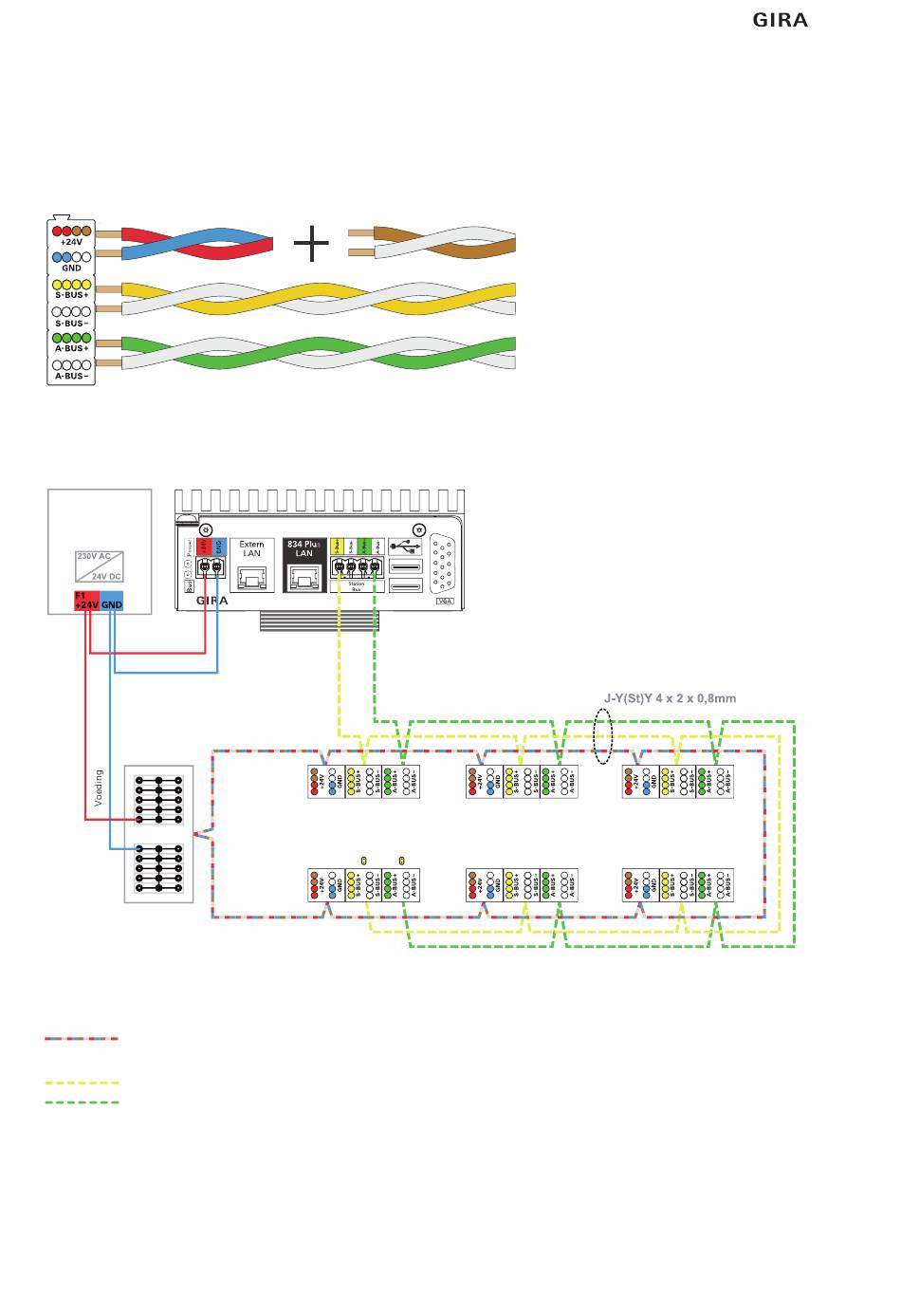

Afbeelding 10: Gebruik van 2 aderparen voor verdubbeling van de doorsnede voor de voeding
Aansluiting van busdeelnemers op voeding en busleiding
Netvoeding (NG)
of netvoeding
met UPS (NGU)
bijv. serie-
klemmen,
aansluitingen zie afbeelding 12, Pagina 21.
Legenda:
Voeding: maximaal 200 m per netvoeding. Leiding als ring sluiten.
24 + (rood en bruin), GND (blauw en wit).
Stationsbus: aderpaar geel en wit. Max. 1.000 m / max. 52 stationsbusdeelnemers.
Audiobus: aderpaar groen en wit. Max. 1.000 m.
Afbeelding 11: Voorbeeldschakelschema voor aansluiting van de busdeelnemers op stationsbus en voeding
18
Stationscentrale
2 jumpers op het
laatste busapparaat
De beide aderparen geel/wit
(databus) en groen/wit (audiobus)
moeten in het volledige systeem
zijn getwist (twisted pair).
Stationsbus
07.2016/V 4.0
