I/O-module (systeeminterfaces) in het oproepsysteem

I/O-modules dienen o. a. voor het integreren van meldingen uit externe systemen, bijv. van een

lift, de veiligheidsverlichting, de deurbel, enz.

Attentie: aansluiting van externe installaties

Er moet worden gegarandeerd, dat de juiste werking van het oproepsysteem 834 Plus bij storin-

gen in de externe installatie niet wordt beïnvloed en dat aan de eisen van EN 60601-1 wordt

voldaan. De gegevens van de fabrikant van de externe installatie moeten in acht worden geno-

men.

De I/O-modules stellen in- en uitgangen beschikbaar. Een spanningssignaal op de ingang acti-

veert een oproep in het systeem. Type en locatie van de oproep en signalering zijn configureer-

baar.

De uitgangen reageren op een oproep uit het systeem. Ook hier zijn type oproep en locatie van

activering configureerbaar.

I/O-module 8-voudig

De 8 ingangen van deze module zijn verdeeld over 2 groepen (input 1-4 en input 5-8). De 4 ingan-

gen van beide groepen hebben een gemeenschappelijk referentiepunt (COM 1-4 en COM 5-8).

Op de ingangen kunnen spanningen van 5-30 V AC/DC worden gezet.

Er kunnen externe spanningen en de eigen uitgangsspanning van de module (+24 V out en GND

out) worden aangesloten.

Functie uitgang: zie etiket op het apparaat.

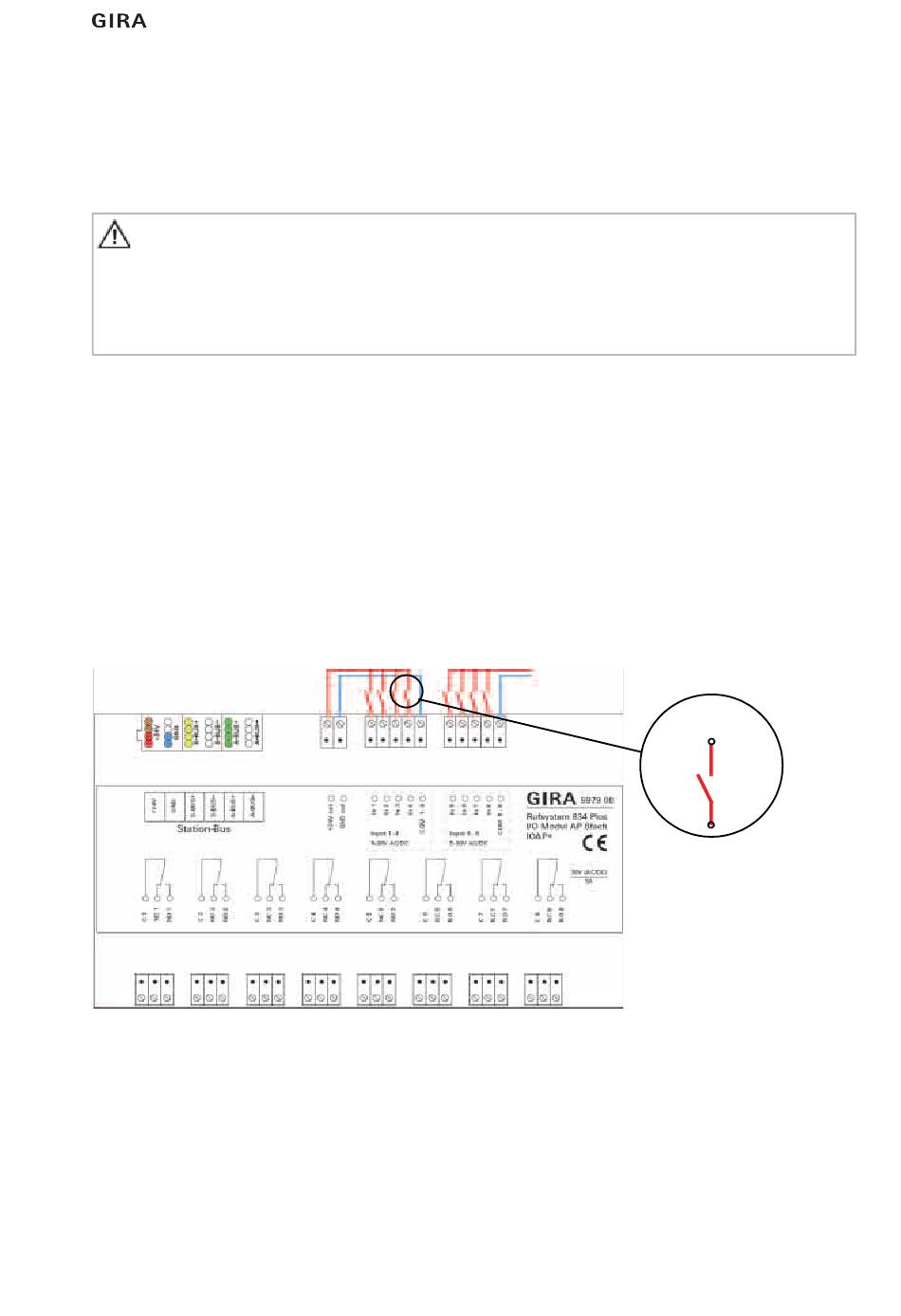

Afbeelding 14: I/O-module 8-voudig

07.2016/V 4.0

Systeemoverzicht Oproepsysteem 834 Plus

bijvoorbeeld externe spanningen

bijvoorbeeld

deurcontact
