Bekabeling stationsbus
Voor de bekabeling van de stationsbus wordt signaalkabel J-Y(St)Y 4 x 2 x 0,8 mm aanbevolen.
Speciale systeemkabels zijn niet nodig resp. worden met de betreffende apparaten meegeleverd
(bijv. audio-bandkabel bij dienstruimte- resp. kamerterminals).
Let op: Bedrading
i
Een veilige kabelmontage conform DIN VDE 0100-444 en de eisen van richtlijn 2014/30/EU
betreffende elektromagnetische compatibiliteit moeten in acht worden genomen.
De kleurcodering van de stationsbusklemmen op de apparaten richt zich naar de kleurcodering
van het kabeltype J-Y(St)Y 4 x 2 x 0,8 mm.

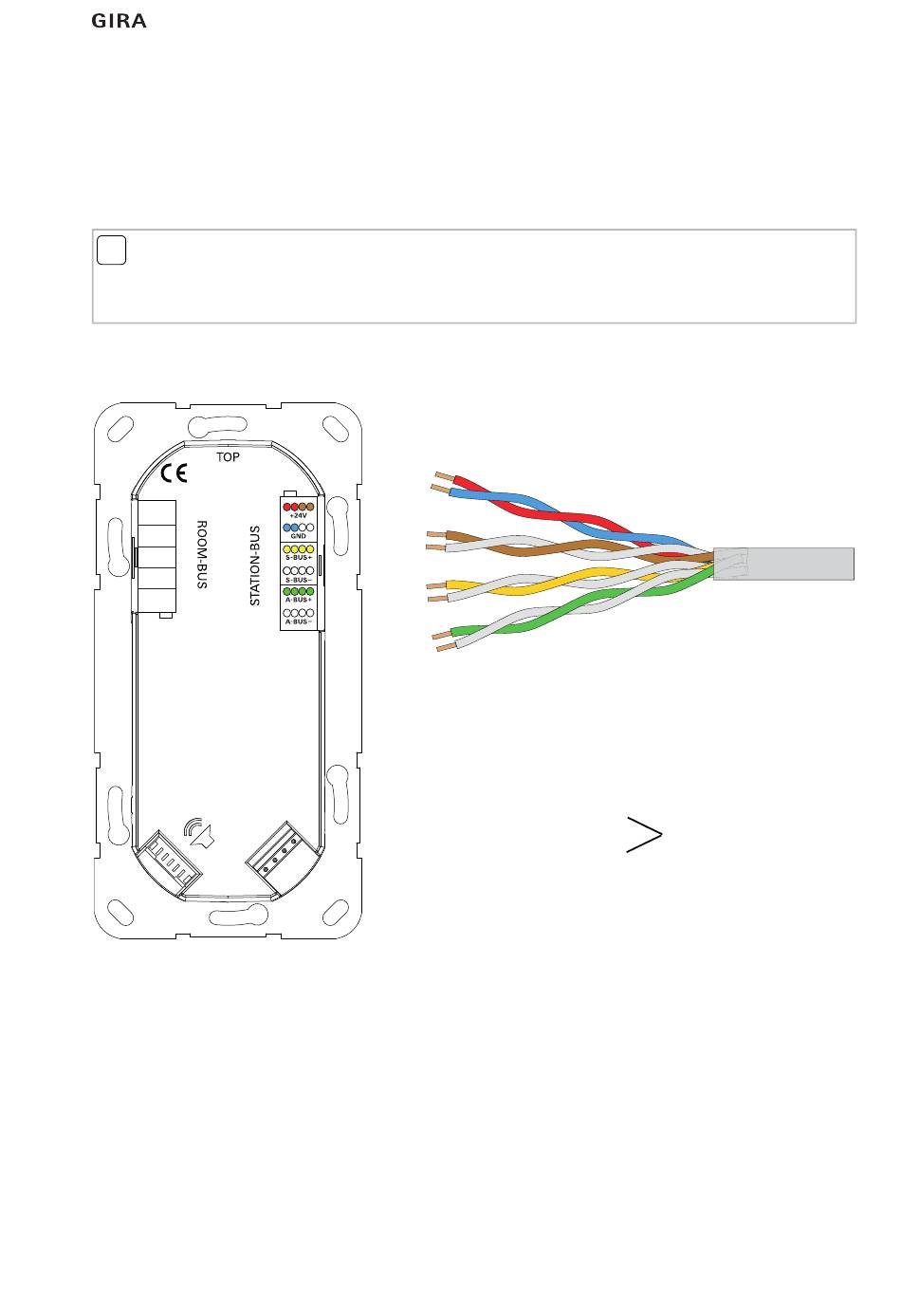

Afbeelding 9: Aansluiting van het leidingmateriaal op een stationsbusapparaat, "kleur op kleur" aansluiten.
07.2016/V 4.0
Systeemoverzicht Oproepsysteem 834 Plus
Te gebruiken leiding:
signaalkabel conform DIN VDE 0815
4 x 2 x 0,8 mm
bijvoorbeeld J-Y(St)Y (PVC-houdend).
Of:
J-H(St)H of
J-2Y(St)H (halogeenvrij)
Afscherming wordt aan beide zijden niet opgelegd.
hebben een andere kleurcodering en zijn
4-voudig getwist. Neem de aanwijzin-
gen in de systeembedieningshandlei-
ding in acht.
