Systeemoverzicht Oproepsysteem 834 Plus
Bekabeling van de systeembus
De afbeeldingen stellen schematisch de verbindingen voor tussen de netwerkcomponenten van
het oproepsysteem 834 Plus (834 Plus LAN en Extern LAN). In werkelijkheid worden de net-
werkleidingen bijvoorbeeld in de wanden weggewerkt en de componenten via netwerkaansluit-
dozen onderling verbonden.
Attentie: veilige scheiding in acht nemen
Indien nodig moet een veilige scheiding van de netwerkleidingen door netwerkisolators in acht
worden genomen.

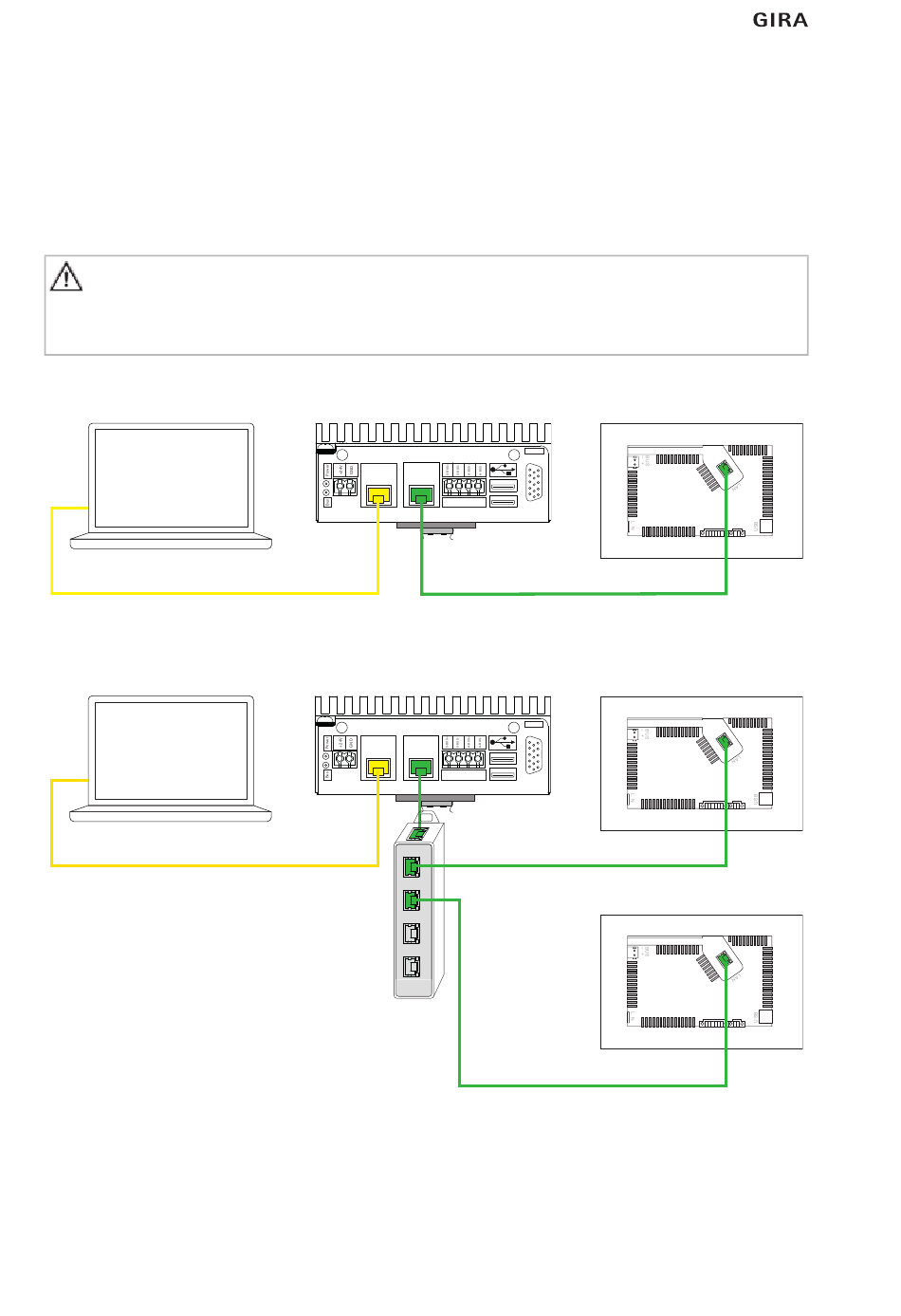

Schematische weergave van het systeemniveau van kleine installaties
Configuratie-
pc
Gestructureerde bekabeling conform ISO-norm (ISO/IEC 11801:2002) Ethernet, leidingmateriaal twisted-pair, Cat.5 of hoger
Afbeelding 16a: Kleine installatie met een Gira Control 9 dienstruimteterminal Plus
Configuratie-
pc
Gestructureerde bekabeling conform ISO-norm (ISO/IEC 11801:2002) Ethernet, leidingmateriaal twisted-pair, Cat.5 of hoger
Afbeelding 16b: Kleine installatie met meerdere Gira Control 9 dienstruimteterminals Plus
26
Stationscentrale
Extern
834 Plus
LAN
LAN
Station
BUS
Stationscentrale
Extern
834 Plus
LAN
LAN
Station
BUS
Ethernetswitch
VGA
Control 9 dienstruimteterminal Plus (optioneel)
VGA
1e Control 9 dienstruimteterminal Plus (optioneel)
2e Control 9 dienstruimteterminal Plus (optioneel)
Audio
Video
Audio
Video
Audio
Video
