Installatie
Selectie zekeringen en kabels
Het netsnoer (AC-leiding) dient beveiligd te zijn tegen kortsluiting en thermische
overbelasting.
De ingangskabel moet altijd worden voorzien van een zekering. Normale gG-zekeringen
(US:CC of T) beveiligen de ingangskabel bij kortsluitingen. Zij voorkomen ook schade aan
aangrenzende apparatuur.
Dimensioneer de zekeringen overeenkomstig de plaatselijke veiligheidsreglementen,
de gepaste ingangsspanning en de bijbehorende stroom van de zonne-
energieomvormer.
AC-uitgang beschermd door externe zekering (gG nominale stroom 16 A/600 VAC
voor 4,0 kW/5,0 kW/6,0 kW; 20 A/600 VAC voor 7,0 kW/8,0 kW/9,0 kW; 25 A/600 VAC
voor 10,0 kW) voorziet in alle stroomvoerende verbindingen met de AC-voeding.
Het nominale uitschakelvermogen bij kortsluiting van de voormelde veiligheidsvoorziening
dient minstens gelijk te zijn aan de toekomstige foutstroom op het punt van de installatie.
Zie hoofdstuk "Technische gegevens" van deze handleiding.
AC-uitgangskabel: Cu; R,S,T, N+PE: 3*4,0 mm +4,0 mm voor 4,0 kW/5,0 kW/6,0 kW
2
2
en 2*5,3 mm +5,3 mm voor 7,0 kW/8,0 kW/9,0 kW; 3*5,3 mm +5,3 mm voor 10,0 kW
@ 40°C omgevingstemperatuur met een max. lengte van 5 m, met een vertragingstijd
van de zekeringen van minder dan 5 seconden, installatiemethode B2 overeenkomstig
EN60204-1:2006, bijlage D: kabel in kabelgoot, kabelgeleidingssysteem, aantal belaste
circuits: slechts één. Gebruik H07RNF (snoer met aanduiding 60245 IEC66) voor een
omgevingstemperatuur van 40°C of minder en gebruik draad 90°C voor
omgevingstemperatuur tussen 40°C en 60°C.
Opmerking 1: Voor omstandigheden die verschillen van de voormelde dienen de kabels
te worden gedimensioneerd overeenkomstig de plaatselijke veiligheidsreglementen,
passende ingangsspanning en de belasting en de bedrijfsstroom van het apparaat.
(U kunt een dikkere kabel kiezen maar de nominale waarde van de zekeringen
moet overeenkomen met de kabel.)
Opmerking 2: De zekeringen moeten worden goedgekeurd door een Aangemelde
Instantie.
Daarom moet rekening worden gehouden met de belastbaarheid van de componenten
en delen van samenstellen in het uiteindelijke systeem (connectoren, kabels, aftakdoos,
schakelapparatuur enz.) en de PV-modules met keerstroom op basis van de
terugkoppelstroom en keerstroom. De gelijkstroomonderbreker of zekering tussen
elke zonne-energiegenerator en -omvormer dient te worden voorzien op basis van
de ingangswaarden van de zonne-energieomvormer.
Kies gelijkstroomkabels op basis van de voormelde waarden van de
terugkoppelstroom van de omvormer en de ISC PV- en Vmax-waarden.
22
2
2
2
2

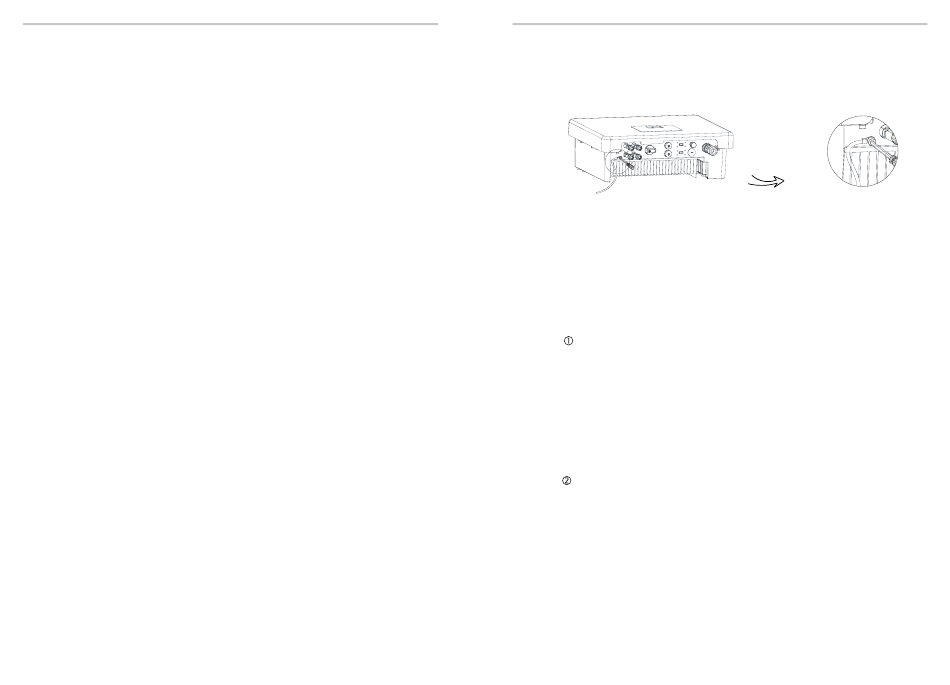

Aardaansluiting
Ø
Draai de aardingsschroef vast met de schroevendraaier zoals volgt.
5.5.2 Communicatie-interface
Dit product heeft een reeks communicatie-interfaces: zoals WiFi, RF, RS485/Meter,
DRM en USB voor het upgraden van mens-machinecommunicatie.
Bedrijfsinformatie zoals uitgangsspanning, stroomsterkte, frequentie,
storingsgegevens enz. kunnen via deze interfaces aan de pc of andere
bewakingsapparatuur worden verstrekt.
WiFi/LAN (optioneel)
Deze omvormer heeft een WiFi/LAN-poort die informatie van de omvormer
kan verzamelen zoals status, prestaties en updategegevens voor een
bewakingswebsite via de aansluiting van Pocket WiFi/Pocket LAN
(u kunt het product kopen van de leverancier).
Aansluitstappen:
Raadpleeg de gebruikershandleiding van de Pocket WiFi voor meer details.
RF (optioneel)
De omvormer biedt een RF-interface (radiofrequentie) waarmee een belasting
kan worden geschakeld of gebruikt binnen een bepaalde duur via aansluiting
van een externe Smart Plug (u kunt het product kopen van de leverancier)
zodat de belasting meestal PV-energie verbruikt en zo weinig mogelijk energie
kost tijdens het gebruik. Controleer de gebruikershandleiding van de
Smart Plug voor details over de aansluitstappen.
Installatie
23
