Veiligheid
Aardverbinding en lekstroom
• De uiteindelijke toepassing moet de aardleiding bewaken door een aardlekschakelaar
met een verliesstroom Ifn ≤ 240 mA die de schakelaar automatisch uitschakelt bij een
storing.
• Er ontstaan DC-differentiaalstromen (veroorzaakt door isolatiewaarde en door
vermogens van de PV-generator). Om onbedoelde activering tijdens de werking te
voorkomen, moet de verliesstroom van de aardlekschakelaar min. 240 mA bedragen.
De schakelaar is bedoeld voor aansluiting op een PV-generator met een
capaciteitslimiet van ca. 700 nf.
WAARSCHUWING!
Hoge lekstroom!
Aardaansluiting essentieel voordat stroomvoorziening
wordt aangesloten.
• Verkeerde aarding kan lichamelijk letsel, dood of slecht werkende apparatuur
veroorzaken en meer elektromagnetische golven genereren.
• Zorg ervoor dat de aardgeleider van de juiste maat is zoals vereist door
de veiligheidsvoorschriften.
• Sluit de aardaansluitingen van het apparaat niet in serie aan in geval van een installatie
van meerdere apparaten. Dit product kan stroom met een DC-component
veroorzaken. Wanneer een aardlekschakelaar of een bewakingsapparaat wordt
gebruikt voor beveiliging in geval van direct of indirect contact, is alleen een
aardlekschakelaar of een bewakingsapparaat van type B toegestaan aan de
stroomvoorzieningszijde van dit product.
Voor het Verenigd Koninkrijk
• De installatie die de apparatuur met de stroomaansluitklemmen verbindt moet
voldoen aan de eisen van BS 7671.
• De elektrische installatie van het PV-systeem moet voldoen aan de eisen van BS 7671
en IEC 60364-7-712.
• De beveiligingsinstellingen mogen niet worden veranderd.
• De gebruiker dient ervoor te zorgen dat de apparatuur zodanig wordt geïnstalleerd,
ontworpen en gebruikt dat ze te allen tijde voldoet aan de vereisten van
ESQCR22(1)(a).
Voor Australië en Nieuw-Zeeland
• De elektrische installatie en het onderhoud moeten worden uitgevoerd door een
erkend elektricien en moeten voldoen aan de Australia National Wiring Rules.

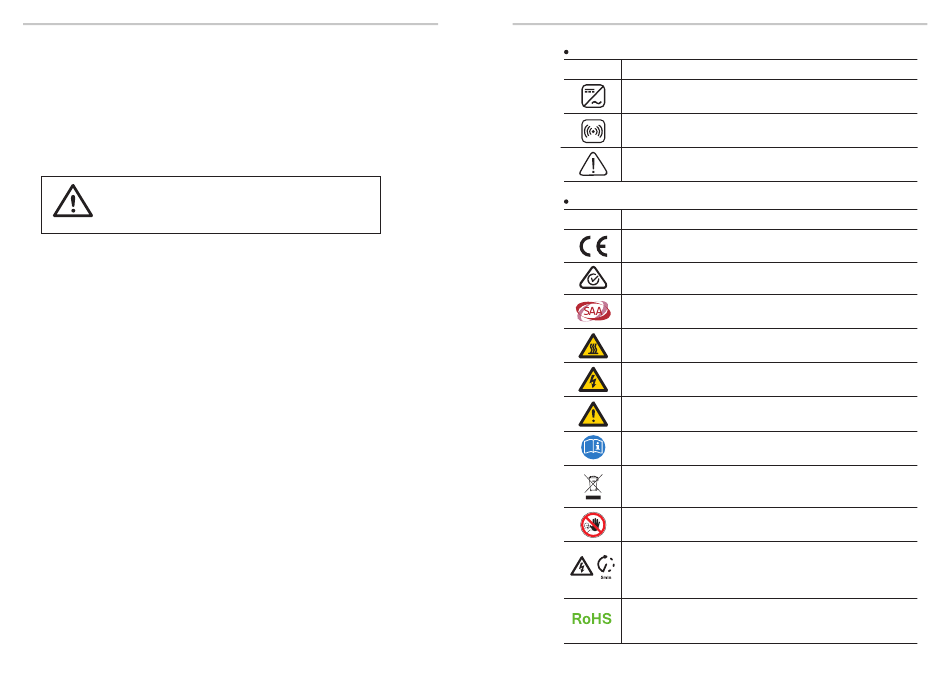

2.3 Verklaring van symbolen
Dit hoofdstuk bevat een verklaring van alle symbolen die op de omvormer
en het typelabel voorkomen.
08
Symbolen op de omvormer
Symbool
Verklaring
Bedrijfsdisplay.
Communicatie is actief.
Er is een fout opgetreden, laat dit onmiddellijk weten
aan uw installateur.
Symbolen op het typelabel
Symbool
Verklaring
CE-markering.
De omvormer voldoet aan de toepasselijke CE-voorschriften.
RCM-opmerking.
SAA-certificering.
Opgelet voor warm oppervlak.
De omvormer kan tijdens de werking heet worden. Vermijd
aanraking tijdens de werking.
Gevaar voor hoge spanningen.
Levensgevaar door hoge spanningen in de omvormer!
Gevaar.
Risico op elektrische schokken!
Neem de bijgevoegde documentatie in acht.
De omvormer mag niet met het huishoudelijk afval worden
meegegeven. Informatie over verwijdering als afval vindt u in
de bijgevoegde documentatie.
Gebruik deze omvormer niet voordat hij is gescheiden van de
batterij, het net en plaatselijke PV-generatoren.
Levensgevaar door hoge spanning.
Er zit restspanning in de omvormer die pas na 5 minuten is
ontladen.
• Wacht 5 minuten alvorens het bovenste deksel of het
DC-deksel te openen.
RoHS-certificaat
De omvormer voldoet aan de eisen inzake beperking van
gevaarlijke stoffen (RoHS).
Veiligheid
09
