Installatie
Netaansluiting
Ø
Omvormers X3 Series zijn ontworpen voor een driefasig net. De nominale spanning
van het elektriciteitsnet is 230 V, de frequentie is 50/60 Hz. Andere technische
verzoeken moeten voldoen aan de vereiste van het plaatselijke elektriciteitsnet.
Tabel 4 - Kabel en micro-onderbreker aanbevolen
X3-4.0-T-D/
X3-5.0-T-D/ X3-6.0-T-D/
Model
X3-4.0-T-N
X3-5.0-T-N X3-6.0-T-N
Kabel
4-5 mm²
4-5 mm²4-5 mm² 5 mm²
Micro-
16 A
16 A
16 A
onderbreker
*De parameters verschillen enigszins wegens verschillende omgeving en materiaal. Kies
de passende kabel en micro-onderbreker afhankelijk van de plaatselijke omstandigheden.
De micro-onderbreker dient te worden geïnstalleerd tussen de omvormer en het
elektriciteitsnet, geen enkele belasting mag rechtstreeks op de omvormer worden
aangesloten.
Onjuiste verbinding tussen belasting en omvormer

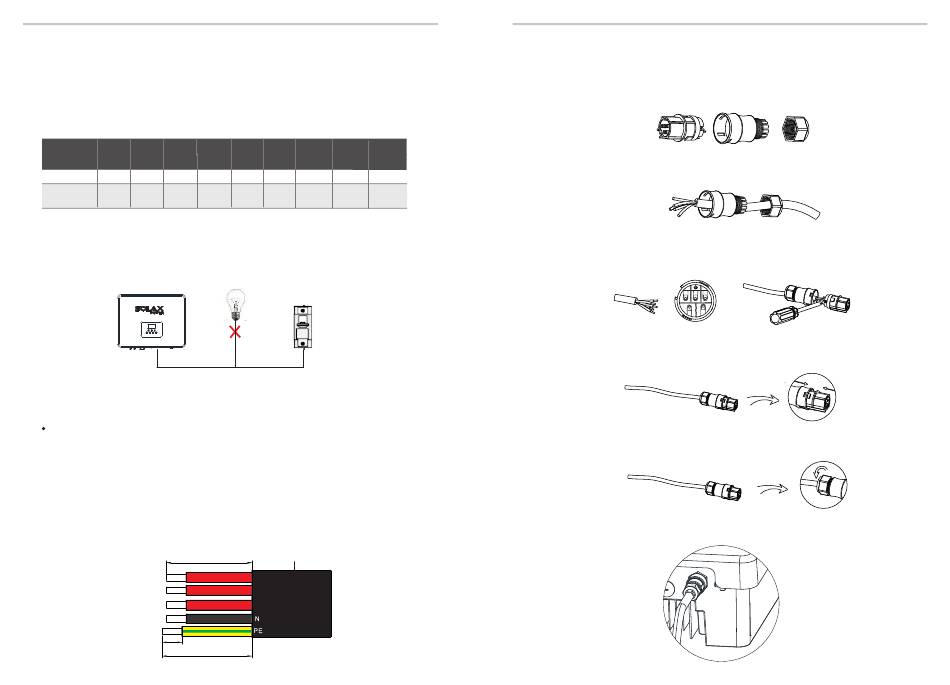

Aansluitstappen
a) Controleer de netspanning en vergelijk met het toegestane spanningsbereik
(zie technische gegevens).
b) Ontkoppel de stroomonderbreker van alle fasen en bevestig tegen heraansluiting.
c) Strip de draden:
- Strip alle draden op 52,5 mm en de aarding op 55 mm.
- Gebruik de krimptang om 12 mm isolatie van de draaduiteinden te strippen
zoals hieronder afgebeeld.
12 mm
20
55 mm
X3-4.0-S-D/
X3-7.0-T-D/ X3-8.0-T-D/
X3-9.0-T-D/
X3-10.0-T-D/
X3-5.0-S-D/
X3-7.0-T-N X3-8.0-T-N
X3-9.0-T-N
X3-10.0-T-N
X3-4.0-S-N
X3-5.0-S-N
5 mm²
5 mm²
6,5 mm²
4-5 mm² 4-5 mm²
20 A
20 A
20 A
25 A
16 A
Buitenmantel
52,5 mm
R
S
T
16 A
d) Haal de AC-stekker in drie delen uit elkaar zoals hieronder afgebeeld.
- Houd het middelste deel van het vrouwelijke inzetstuk vast, draai de
achterste huls om hem los te maken en verwijder hem van het vrouwelijke
inzetstuk.
- Verwijder de kabelwartel (met rubberen inzetstuk) van de achterste huls.
e) Schuif de kabelwartel en dan de achterste huls weer op de kabel.
f ) Steek het gestripte uiteinde van elk van de drie draden in de passende
opening in het vrouwelijke inzetstuk, en zet dan elke schroef vast (om elke
draad vast te zetten).
N
L
1
2
g) Schroef de drukbout in de schroefmof.
h) Schroef de drukbout vast.
I) Sluit de AC-stekker op de omvormer aan.
Installatie
21
