Installatie

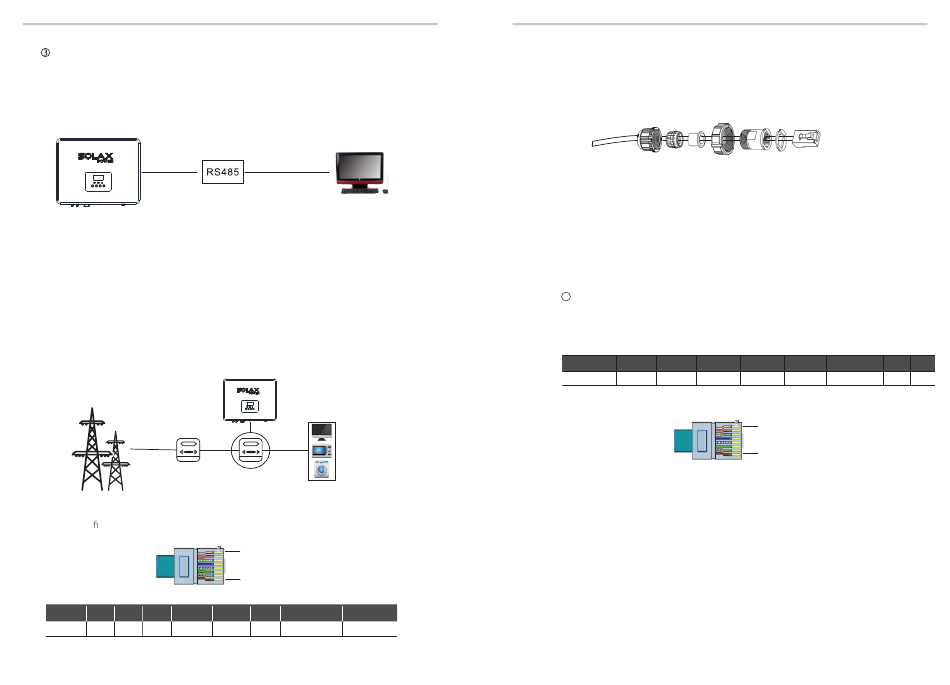

RS 485/Meter
a. RS 485
Dit is een communicatie-interface voor de technicus om de omvormer af te stellen.
b. Meter(optioneel)
Via deze interface kan een meter met de omvormer X3 Series communiceren,
wat u in staat stelt om:
1. De hele dag lang de energie naar en van het net te bewaken.
2. De exportregelfunctie met hogere precisie uit te oefenen.
Elektriciteitsnet
Elektriciteitsmeter,
bidirectioneel
De PEN-de nities van RS485/Meter-interface zijn zoals hieronder aangegeven.
PIN
1
2
3
4
Definitie
X
X
X
X
485_A
24
Omvormer X3 Series
Belasting
Driefasige
meter
1
8
5
6
7
8
METER 485_B
485_B
X
METER 485_A
Aansluitstappen voor RS485:
1. Maak RJ45-connector en een communicatiekabel klaar.
2. Strip de isolatie van de communicatiekabel.
3. Voer de communicatiekabel door de waterdichte connector met RJ45,
en steek hem dan in de RJ45-connector volgens de PEN-definitieregel.
4. Krimp de RJ45-connector met de krimptang.
5. Steek de kabel in de RS485/Meter-poort van de omvormer, en draai de
waterdichte connector vast.
Aansluitstappen voor meter:
Zie de Snelle Installatiegids voor details over het installeren van de driefasige
meter.
DRM
4
In DRM wordt voorzien ter ondersteuning van verschillende "demand response
modes" door middel van stuursignalen zoals hieronder afgebeeld.
Pin
1
2
3
Definitie
DRM1/5 DRM2/6 DRM3/7
Aansluitstappen:
1. Maak RJ45-connector en een communicatiekabel klaar.
2. Strip de isolatie van de communicatiekabel.
3. Voer de communicatiekabel door de waterdichte connector met RJ45,
en steek hem dan in de RJ45-connector volgens de PEN-definitieregel.
4. Krimp de RJ45-connector met de krimptang.
5. Steek de kabel in de DRM-poort van de omvormer, en draai de waterdichte
stekker vast.
Installatie
4
5
6
7
8
DRM4/8
RefGen
Com/DRM0
V+
V-
1
8
25
