Installatie
c)
5.5 Aansluiting van de omvormer
5.5.1 Voornaamste stappen voor aansluiting op de omvormer
Ø
Aansluiting PV-string
De omvormer X3 Series heeft een paar PV-connectoren die in serie op PV-modules
met 2 strings kunnen worden aangesloten. Kies kwalitatief hoogwaardige en
betrouwbare PV-modules. De open klemspanning van modules die in serie staan
moet lager zijn dan de max. DC-ingangsspanning (zie onderstaande tabel) en de
bedrijfsspanning moet binnen het MPPT-spanningsbereik liggen.
Tabel 3 - Max. DC-spanningsbegrenzing
X3-4.0-T-D/ X3-5.0-T-D/ X3-6.0-T-D/ X3-7.0-T-D/
Model
X3-4.0-T-N X3-5.0-T-N X3-6.0-T-N X3-7.0-T-N
Max.
800 V
DC-spanning
Opmerking!
Kies een passende externe DC-schakelaar bij aanschaf van het model
(X3-4.0-T-N, X3-5.0-T-N,X3-6.0-T-N,X3-7.0-T-N,X3-8.0-T-N,X3-9.0-T-N,X3-
10.0-T-N, X3-4.0-S-N, X3-5.0-S-N).
Waarschuwing!
De PV-module staat onder een heel hoge spanning die gevaarlijk kan
zijn; neem altijd de elektrische veiligheidsvoorschriften in acht bij het
aansluiten.
Waarschuwing!
De PV-module mag niet positief of negatief worden geaard!
Opmerking!
Neem de vereisten van PV-modules in acht zoals hieronder aangegeven:
hetzelfde type; dezelfde hoeveelheid; identieke uitlijning; identieke
helling. Het is raadzaam de omvormer dicht bij de PV-modules te
installeren om kabel te besparen en DC-verlies te beperken.
18
d)
X3-8.0-T-D/
X3-9.0-T-D/
X3-10.0-T-D/
X3-4.0-S-D/ X3-5.0-S-D/
X3-8.0-T-N
X3-9.0-T-N
X3-10.0-T-N
X3-4.0-S-N X3-5.0-S-N
Inverter+BMU
1000 V

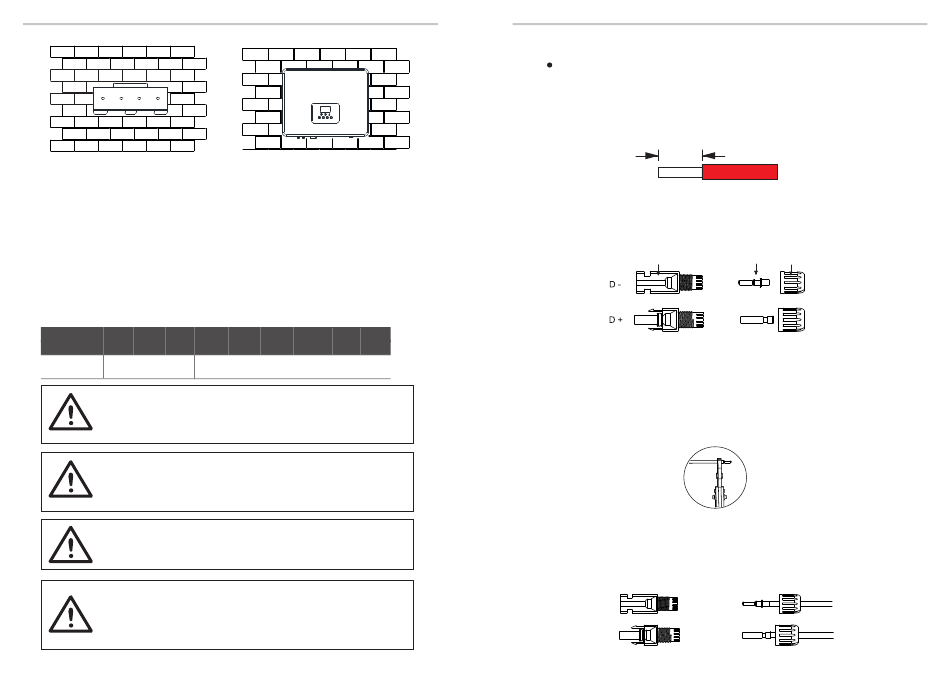

Aansluitstappen
a) Zet de DC-schakelaar uit.
b) Kies 12 AWG draad om de PV-module aan te sluiten.
c) Strip 6 mm isolatie van het draaduiteinde.
d) Haal de DC-connector uit elkaar zoals hieronder.
6,0 mm
12AWG
Striplengte
e) Haal de DC-connector uit elkaar zoals hieronder.
stekker
pencontact kabelwartel
f) Steek gestripte kabel in het pencontact en zorg dat alle draden in het pencontact
zitten.
g) Krimp het pencontact met behulp van een krimptang. Plaats het pencontact
met gestripte kabel in de overeenkomstige krimptang en krimp het contact.
h) Steek het pencontact door de kabelwartel om het in de achterkant van de
stekker of contrastekker te plaatsen. Wanneer u een klik voelt of hoort, zit de
penmontage goed in elkaar.
Installatie
19
