Installatie
5.3 Voorzorgsmaatregelen voor installatie
X3 Series inverter is designed for outdoor installation (IP 65).
Make sure the installation site meets the following conditions:
• Omvormer X3 Series is ontworpen voor buiteninstallatie (Ip65).
• Zorg ervoor dat de installatieplaats aan de volgende voorwaarden voldoet:
• Niet in direct zonlicht.
• Niet op plaatsen waar uiterst brandbare producten zijn opgeslagen.
• Niet in potentieel explosieve gebieden.
• Niet direct in koele lucht.
• Niet in de buurt van een televisieantenne of antennekabel.
• Niet hoger gelegen dan ongeveer 2000 m boven de zeespiegel.
• Niet in de omgeving van neerslag of vocht.
• Zorg ervoor dat er voldoende ventilatie is.
• De omgevingstemperatuur binnen het bereik van -25°C tot +60°C.
• De hellingshoek van de muur moet ± 5° bedragen.
• De muur waaraan de omvormer wordt gehangen dient aan de volgende
voorwaarden te voldoen:
1.massief baksteen/beton, of montageoppervlak met gelijkwaardige sterkte;
2.omvormer moet worden ondersteund of verstevigd als de muur onvoldoende
sterk is (bv. houten muur, muur bedekt met dikke laag versiering)

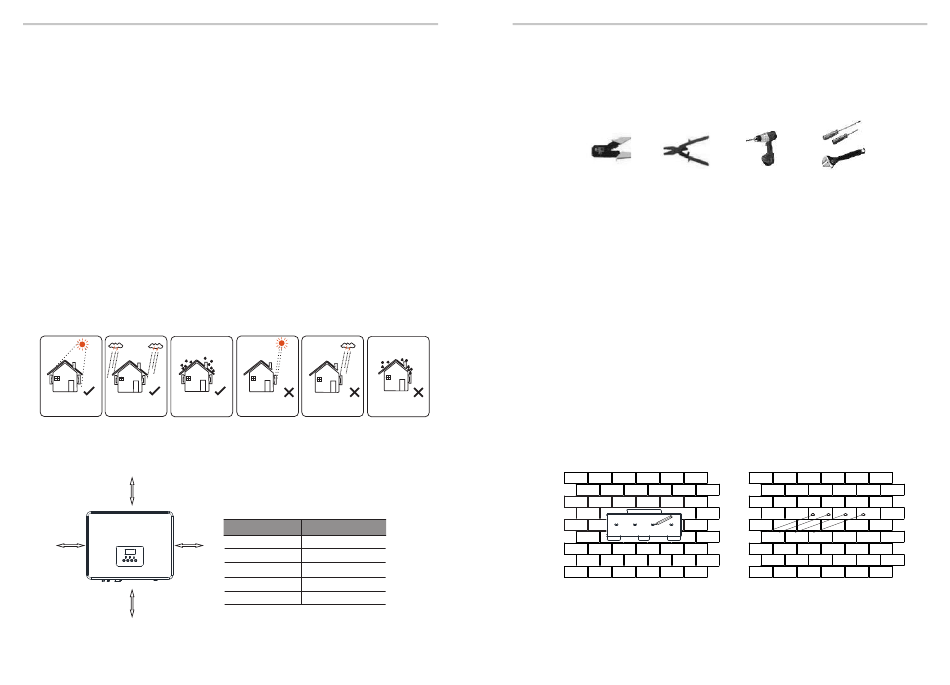

Vermijd direct zonlicht, blootstelling aan regen, sneeuw tijdens de installatie en het
gebruik.
Geen direct zonlicht
Geen blootstelling
Geen pak sneeuw
aan regen
Ø
Beschikbare ruimte
30 cm
30 cm
30 cm
30 cm
16
Direct zonlicht
Blootstelling aan regen
Sneeuw
Tabel beschikbare ruimte
Positie
Min. maat
Links
30 cm
Rechts
30 cm
Boven
30 cm
Onder
30 cm
Voor
30 cm
5.4 Installatiestappen
Ø
Voorbereiding
De onderstaande gereedschappen zijn vereist alvorens met de installatie
te beginnen.
Installatiegereedschappen: krimptang voor aansluitklem en RJ45,
schroevendraaier, moersleutel en Ø 6 boor.
Ø
Stap 1: Schroef de wandbeugel tegen de wand
a) Gebruik de wandbeugel als sjabloon om de positie van de 4 gaten op de
muur te markeren.
b) Boor de gaten, zorg ervoor dat ze diep genoeg zijn (minstens 50 mm) voor
het monteren en zet dan de expansiepluggen vast.
c) Plaats de expansiepluggen in de gaten en zet ze vast. Monteer dan de
wandbeugel met de expansieschroeven.
Ø
Stap 2: Plaats de omvormer over de wandbeugel
d) Hang de omvormer over de beugel, plaats de omvormer er dicht bij, leg
de omvormer enigszins neer, zorg ervoor dat de 4 montagestangen aan de
achterkant met de 4 groeven degelijk op de beugel worden bevestigd.
a)
Installatie
b)
17
