3 Installatie

OPMERKING

Tijdens het installeren van de IR-sensor mag nooit een koevoet worden gebruikt bij de twee poten die de reflectoren van de

eenheid ondersteunen om de sensor te installeren of te verwijderen. Kracht uitoefenen op de poten kan de IR-sensor

permanent beschadigen.

3.2

Verzending controleren en productmodel verifiëren

Controleer de verpakking om het sensortype en de opties te verifiëren.

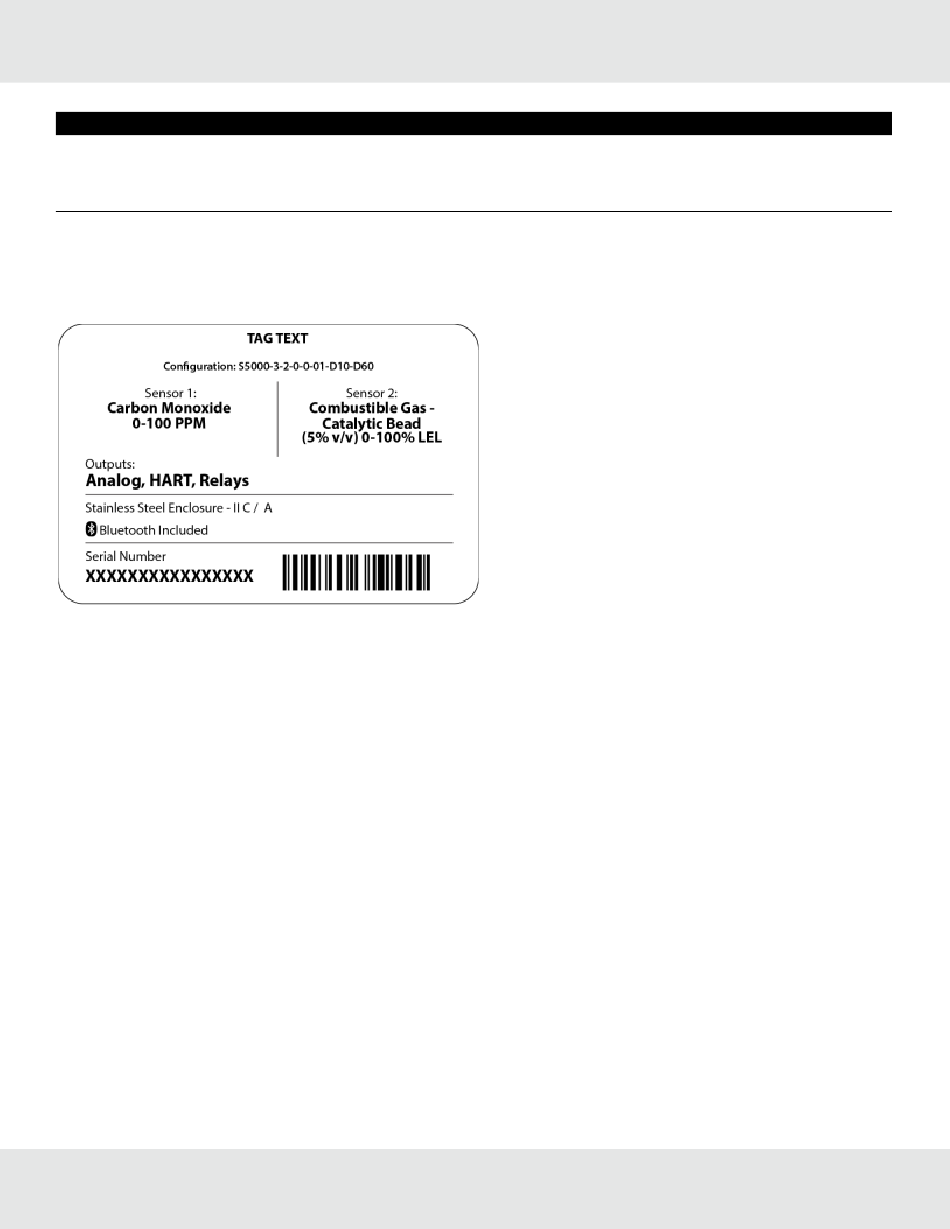

Afbeelding 9 Verzendlabel

Passieve, digitale en IR-sensoren zijn bij verzendig op de S5000 bevestigd. Passieve en Ir-sensoren zijn eendelige

sensoren. Digitale sensoren bestaan uit twee delen: de sensorlichaamassemblage en de XCell-sensor.

Sensorlichaamassemblages moeten worden geïnstalleerd en aangedraaid met een bandsleutel.

Controleer de sensorgegevens voordat u deze aan de S5000-behuizing bevestigt. De sensorgegevens staan vermeld aan

de binnenzijde van de XCell-sensor. Schroef de XCell-sensor los uit de sensorlichaamassemblage en controleer het label

aan de binnenzijde op gastype, bereik, bestelde configuratie, serienummer en firmwarerevisienummer.

3.3

Voorafgaand aan de installatie

• Bekijk de nationaal geldende elektrotechnische voorschriften

• Bekijk de lokale procedurele en bouwvoorschriften

• Stel vast wat de beste locatie is voor de transmitter

• Stel vast waaraan de bedrading moet voldoen

• Stel vast waaraan het montagegereedschap moet voldoen

• Lees goedkeuringen en controleer of de locatie geschikt is voor installatie

Montage

• Sluit de juiste sensor aan op de behuizing of aansluitkast (zie

• Monteer transmitter of aansluitkast met behulp van passend montagegereedschap

• Controleer of de lucht vrij rond de sensor kan stromen

3.4.3 Sensororiëntatie

voor correcte sensororiëntatie)
