3 Installatie
Afbeelding 13 Sensor aansluiten op de stack- en
aardeaansluiting
6. Controleer of de sensoraansluiting stevig op de klemmenkaart is bevestigd.
7. Verbind de aarde van de sensor met een van de aardingsschroeven in de S5000-behuizing.
8. Stel de analoge uitgang met een pincet, schroevendraaier met platte kop of een vergelijkbaar gereedschap in op
SOURCE of SINK.
a. Lokaliseer schakelaar "S1" op het moederbord als de displaykaart is verwijderd (zie
de
SOURCE/SINK-schakelaar).
b. Zet schakelaar "S1" in de gewenste positie:
Zet de schakelaar naar rechts voor SINK.
Zet de schakelaar naar links voor SOURCE.
9. Plaats de displaymodule terug. Druk stevig op de board-stack.
OPMERKING
Zorg dat de elektronica-assemblage volledig in de montagegaten ingrijpt. Het niet goed ingrijpen kan de werking van de
aanraakinterface negatief beïnvloeden.
10. Bevestig de afdekking door deze rechtsom te draaien.
11. Draai de stelschroef op het deksel vast met een inbussleutel van 1,5 mm.
OPMERKING: De JB5000-aansluitkast is niet compatibel met IR400 en passieve sensoren.
3.4.5
Geïntegreerde montagepunten
U kunt de S5000-transmitter zonder extra beugels op een oppervlak monteren met de geïntegreerde montagebouten.
21

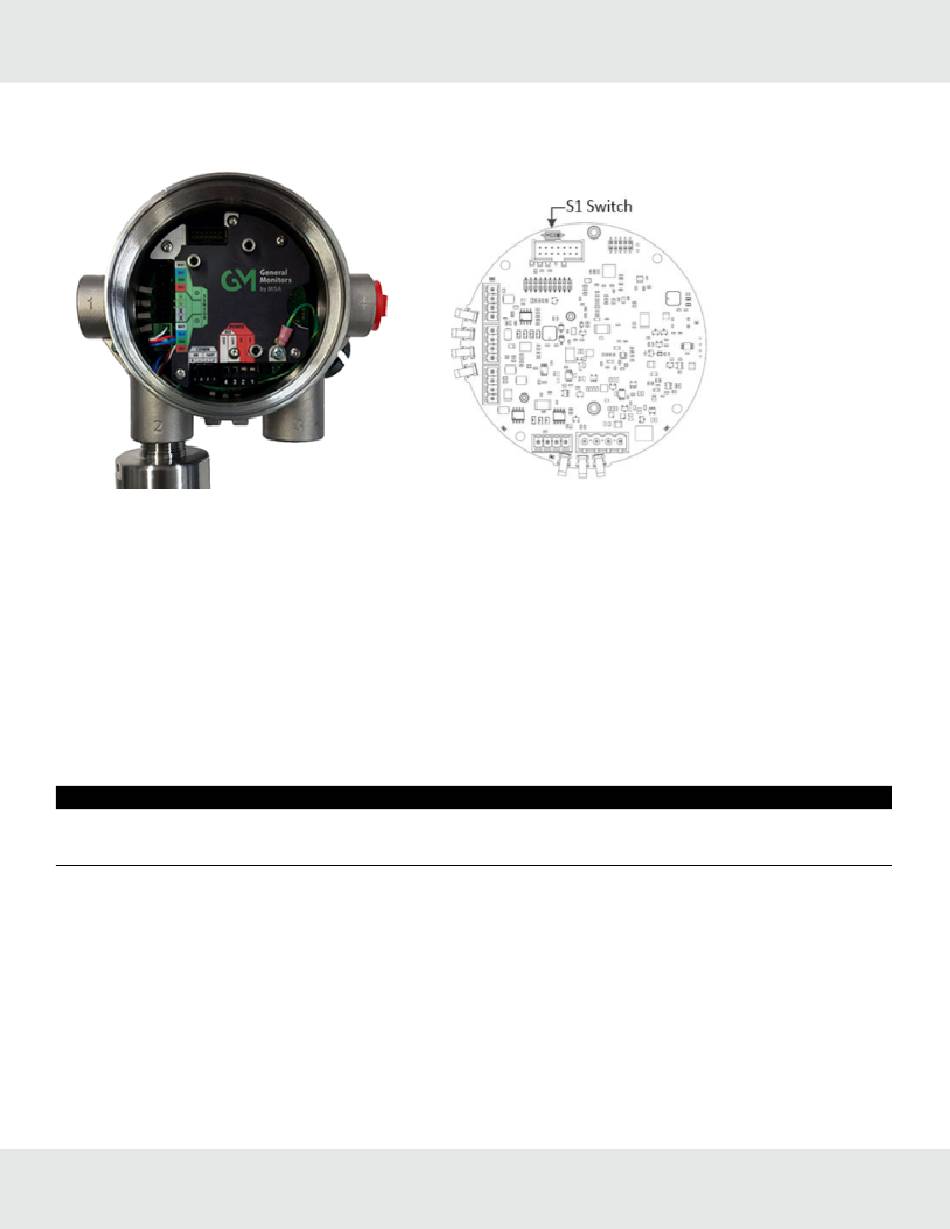

Afbeelding 14 Locatie van de
SOURCE/SINK-schakelaar
Afbeelding 14 Locatie van
