Rendamax

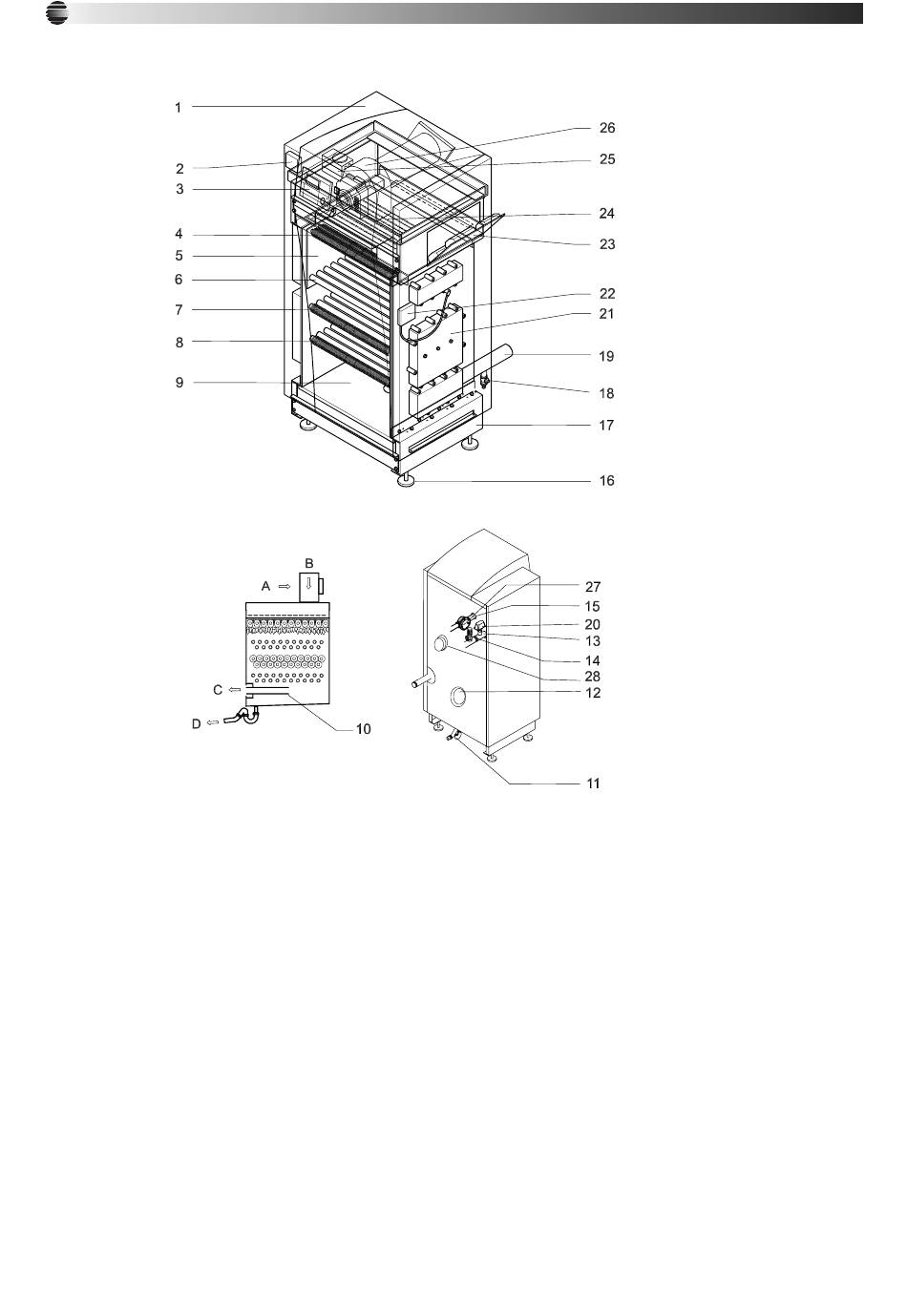

Fig. 4
2.2
Hoofdonderdelen
1 beplating
2 luchtdrukschakelaar
3 bedieningspaneel
4 brander
5 verbrandingskamer
ste
6 1
warmtewisselaar
de
7 2
warmtewisselaar
de
8 3
warmtewisselaar
9 condensopvangbak
10 schoorsteenlengtecompensator
11 condensafvoer
12 rookgasafvoeraansluiting
13 aanvoeraansluiting
14 veiligheidsventiel (optie)
15 gasaansluiting
16 stelvoeten
10
Algemeen overzicht
17 frame
18 vul-/aftapkraan
19 retouraansluiting
20 stromingsschakelaar
21 waterverdeelstukken
22 ontsteektrafo
23 aansluitklemmen
24 verdeelplaat
25 gasklep
26 ventilator
27 gasfi lter (optie)
28 luchttoevoeraansluiting
A lucht
B gas
C rookgassen
D condensaat
