BELANGRIJK: Bepaal of de spiegel sterk genoeg is. De borgmoeren en bouten voor montage van de
buitenboordmotor horen tot 75 Nm (55 lb-ft) aangehaald te kunnen worden zonder dat de spiegel meegeeft of
barst. Als de spiegel bij deze momentwaarde meegeeft of scheurt, is de spiegelconstructie mogelijk niet sterk
genoeg. De spiegel moet dan versterkt of het lastdragende oppervlak vergroot worden.

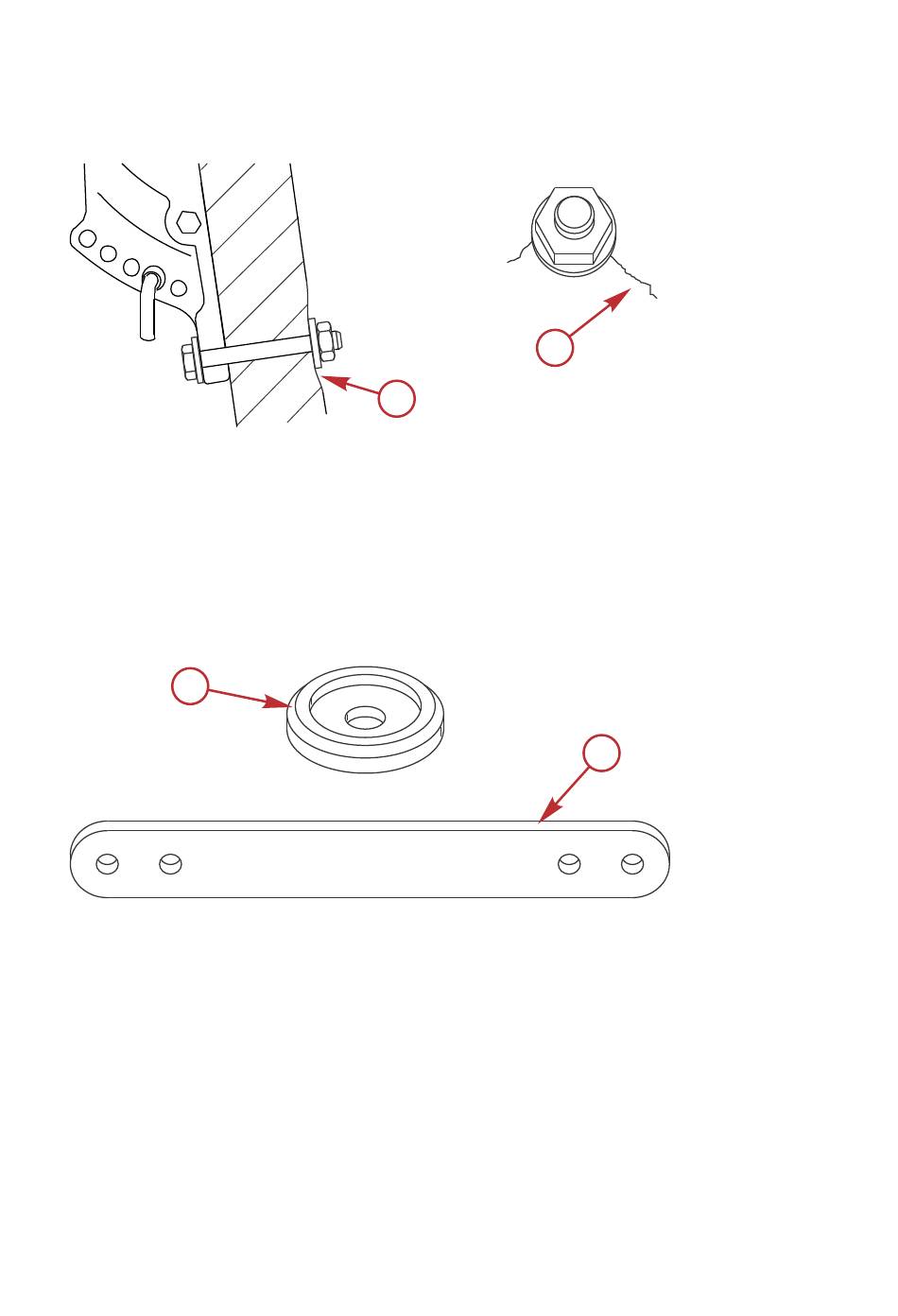

a -
spiegel geeft mee bij aanhalen bout
b -
spiegel scheurt bij aanhalen bout
Gebruik een momentsleutel met wijzerschaal als u de sterkte van de spiegel voor het eerst bepaalt. Als de
momentwaarde op de schaal bij het aandraaien van de bout of moer niet toeneemt, betekent dit dat de
spiegel meegeeft. U kunt het lastdragend oppervlak vergroten met een grotere onderlegring of een
spiegelverstevigingsplaat.
NB: De binnenste gaten op de spiegelverstevigingsplaat zijn voor de onderste spiegelbouten; de buitenste
gaten zijn voor de bovenste spiegelbouten.
a
a -
grote onderlegring voor spiegel
b -
spiegelverstevigingsplaat
1.
Boor vier montagegaten van 13,5 mm (17/32 in.) .
2.
Monteer de buitenboordmotor zo dat het waterinlaathuis zich op de juiste hoogte bevindt. Zie
Montagehoogte van buitenboordmotor bepalen.
3.
Breng een marien afdichtmiddel aan op de boutschachten. Breng geen marien afdichtmiddel aan op
de boutschroefdraad.
4.
Monteer de buitenboordmotor met het hier afgebeelde, meegeleverde montagemateriaal. Haal de
borgmoeren aan met het voorgeschreven aanhaalmoment.
nld
INSTALLEREN
a
77
b
18961
