2.

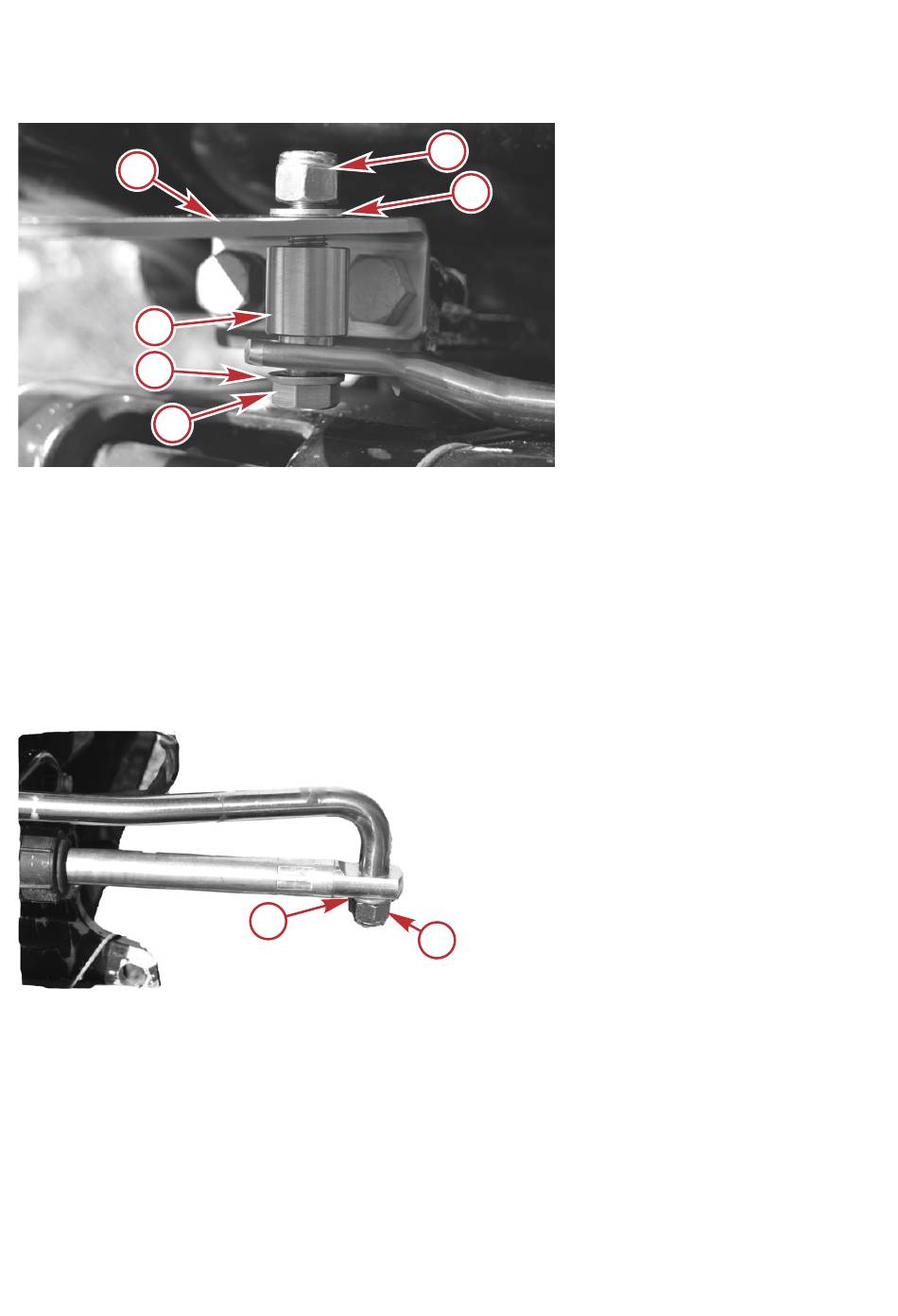

Zet de stuurstang op de stuurplaat vast met de bout, twee ringen, pasring en borgmoer. Haal de bout
of borgmoer nog niet aan.
d
c
b
a
a -
Bout
b -
Sluitring
c -
Pasring
d -
Stuurplaat
e -
Borgmoer
f -
Sluitring
3.
Installeer het losse uiteinde van de stuurverbinding op de stuurkabel en zet het vast met een ring en
borgmoer. Haal de borgmoer helemaal goed aan en draai hem vervolgens 1/4 slag terug.
4.
Haal de bout van de verbindingsstang aan tot het voorgeschreven aanhaalmoment.
INSTALLEREN
a
b
59499
80
e
f
59497
a -
Sluitring
b -
Borgmoer
nld
