4 Over de units en opties
4.2.1

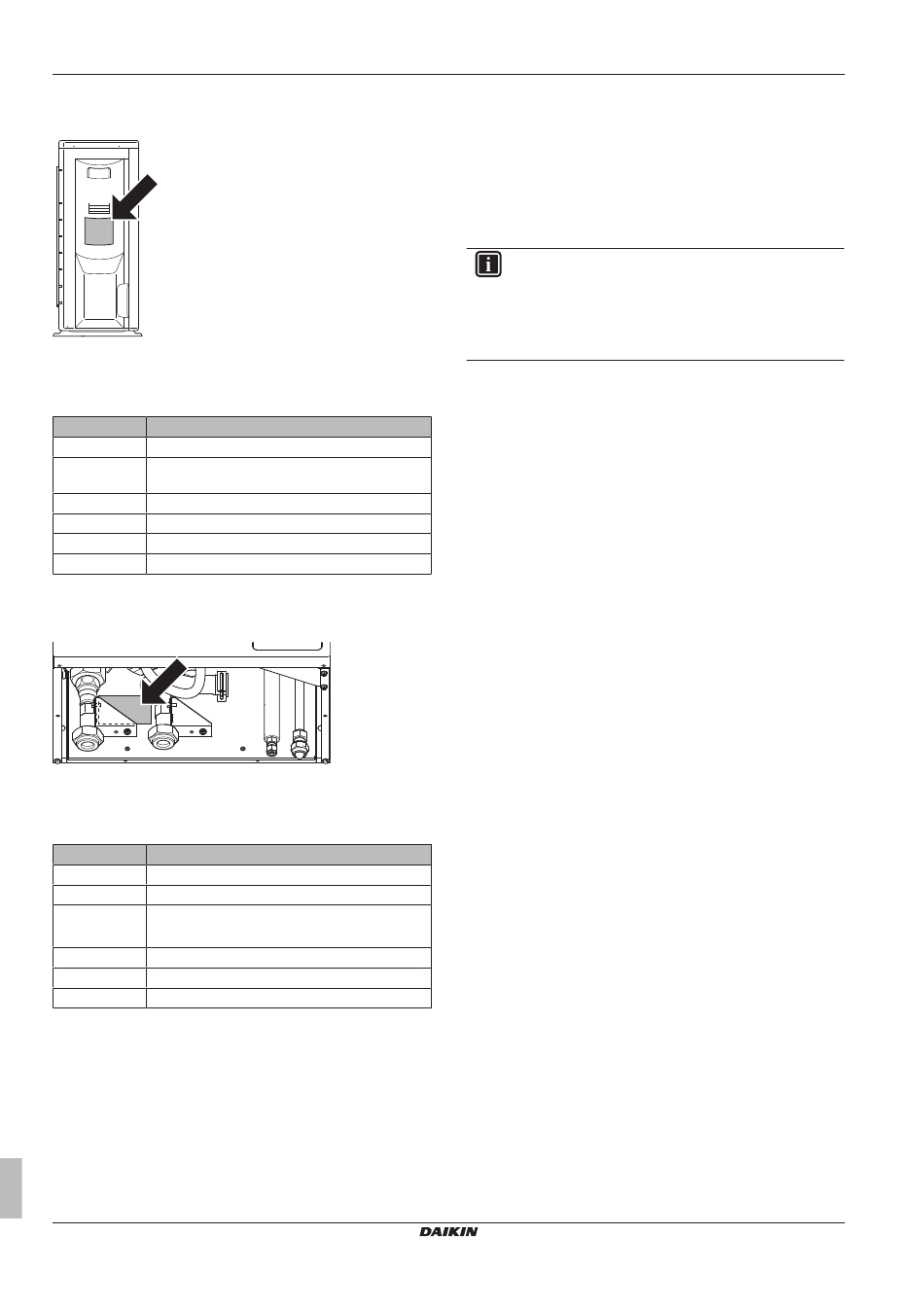

Identificatielabel: Buitenunit
Plaats
Modelidentificatie
Voorbeeld: ER L Q 006 CA V3
Code
ER
Europese split buitenpaar-warmtepomp
L
Lage watertemperatuur – omgevingszone: −10~
−20°C
Q
Koelmiddel R410A
006
Capaciteitklasse
CA
Modelserie
V3
Elektrische voeding
4.2.2
Identificatielabel: Binnenunit
Plaats
Modelidentificatie
Voorbeeld: E HB H 04 CB 3V
Code
E
Europees model
HB
Op wand gemonteerde binnenunit
H
H=Alleen verwarming
X=Verwarming/koeling
04
Capaciteitklasse
CB
Modelserie
3V
Model van back-upverwarming
4.3
Units en opties combineren
4.3.1
Mogelijke opties voor de buitenunit
Lekbak (EKDP008CA)
De lekbak is nodig om de buitenunit af te laten. De lekbakkit bevat:
▪ Lekbak
▪ Installatiearmen
Uitgebreide handleiding voor de installateur
10
Uitleg
Beschrijving
Voor de installatie-instructies, zie de installatiehandleiding van de
lekbak.
Lekbakverwarming (EKDPH008CA)
De lekbakverwarming is nodig om te beletten dat de lekbak bevriest.
Er wordt geadviseerd deze optie te installeren in koudere streken
met mogelijk lage omgevingstemperaturen of hevige sneeuwval.
Voor de installatie-instructies, zie de installatiehandleiding van de
lekbakverwarming.
INFORMATIE
Als de lekbakverwarming gebruikt wordt, MOET de jumper
JP_DP
op
de
service-printplaat
doorgesneden worden.
Nadat u de jumper hebt doorgesneden, MOET u de
buitenunit resetten om deze functie in te schakelen.
U-profielen (EKFT008CA)
De U-profielen zijn installatiearmen waarop de buitenunit kan
worden geplaatst.
Er wordt geadviseerd deze optie te installeren in koudere streken
met mogelijk lage omgevingstemperaturen of hevige sneeuwval.
Voor de installatie-instructies, zie de installatiehandleiding van de
buitenunit.
Geluiddempende afdekking (EKLN08A1)
In geluidsgevoelige zones (bijv. in de buurt van slaapkamers), kunt u
de geluiddempende afdekking installeren om het geluid van de
buitenunit in bedrijf te verminderen.
U kunt de geluiddempende afdekking installeren:
▪ Op bevestigingsvoeten op de grond. Die moeten 200 kg kunnen
dragen.
▪ Aan beugels tegen de muur. Die moeten 200 kg kunnen dragen.
Als u de geluiddempende afdekking installeert, moet u ook één van
de volgende opties installeren:
▪ Aanbevolen: Lekbakkit (met of zonder lekbakverwarming)
▪ U-profielen
Voor de installatie-instructies, zie de installatiehandleiding van de
geluiddempende afdekking.
4.3.2
Mogelijke opties voor de binnenunit
Gebruikersinterface (EKRUCBL*)
De
gebruikersinterface
en
gebruikersinterface zijn als optie beschikbaar.
De secundaire gebruikersinterface kan worden aangesloten:
▪ Om beide te hebben:
▪ om een bediening te hebben dicht bij de binnenunit,
▪ om als kamerthermostaat te dienen in de voornaamste te
verwarmen ruimte.
▪ Om een interface met andere talen te hebben.
De volgende gebruikersinterfaces zijn beschikbaar:
▪ EKRUCBL1 bevat de volgende talen: Duits, Frans, Nederlands,
Italiaans.
▪ EKRUCBL2 bevat de volgende talen: Engels, Zweeds, Noors,
Fins.
▪ EKRUCBL3 bevat de volgende talen: Engels, Spaans, Grieks,
Portugees.
▪ EKRUCBL4 bevat de volgende talen: Engels, Turks, Pools,
Roemeens.
▪ EKRUCBL5 bevat de volgende talen: Duits, Tsjechisch, Sloveens,
Slovaaks.
op
de
buitenunit
een
eventuele
bijkomende
ERLQ004~008CA + EHBH/X04+08CB
Daikin Altherma – Lage-temperatuur-Split
4P384972-1C – 2018.07
