7 Installatie
7.2

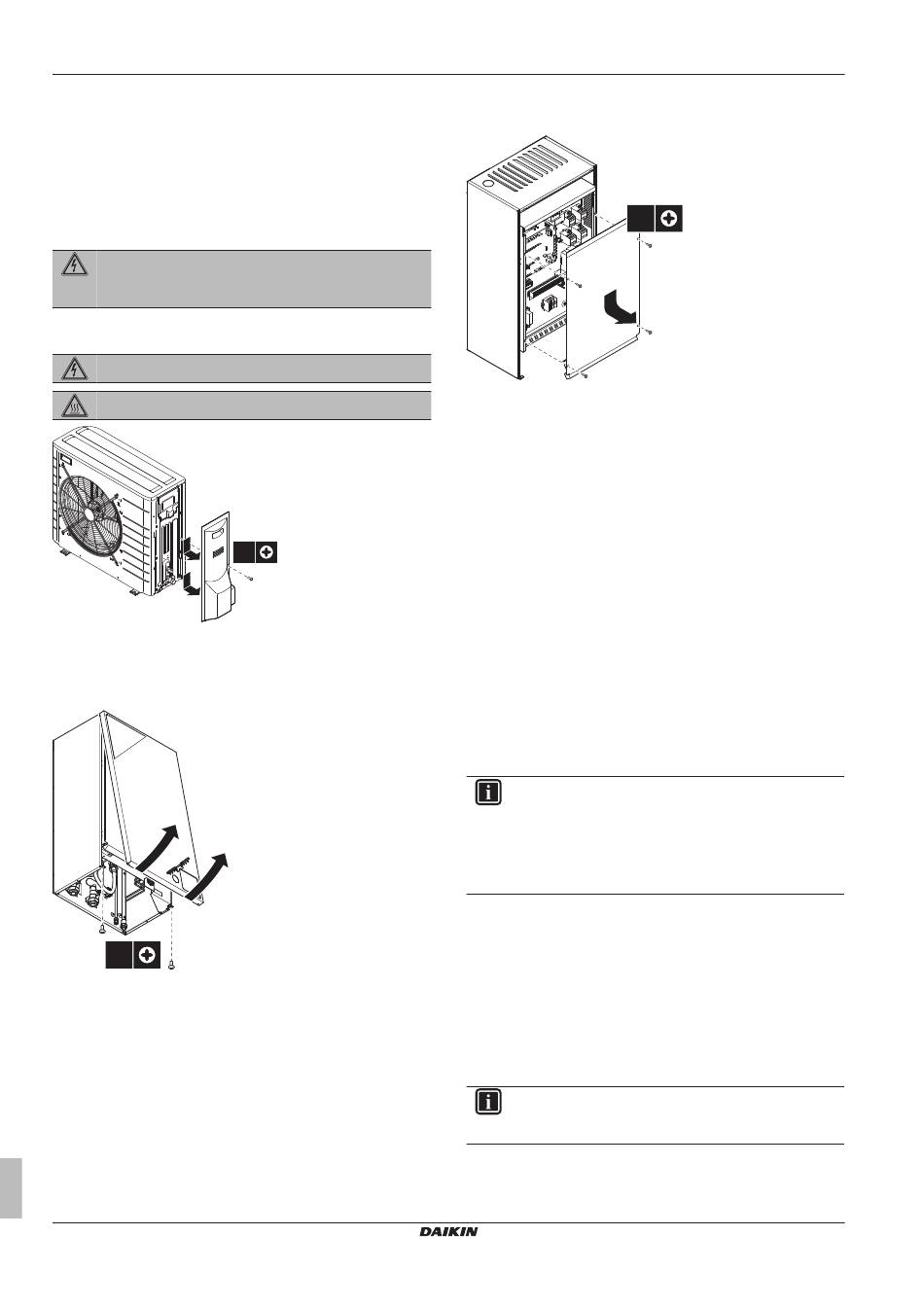

De units openen
7.2.1
Over het openen van de units
Soms moet u de unit openen. Voorbeeld:
▪ Bij het aansluiten van de koelmiddelleidingen
▪ Wanneer u de elektrische bedrading moet aansluiten
▪ Wanneer u onderhoudswerkzaamheden op de unit moet uitvoeren
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
Laat de unit NIET onbewaakt achter wanneer het
servicedeksel verwijderd is.
7.2.2
De buitenunit openen
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
GEVAAR: RISICO OM ZICH TE VERBRANDEN
2
2
7.2.3
De binnenunit openen
1 Schroef de 2 schroeven los die het frontpaneel bevestigen en
verwijder ze.
2×
2 Hef het frontpaneel naar u toe op en verwijder het voorpaneel.
Uitgebreide handleiding voor de installateur
32
1×
1
7.2.4
Het deksel van de schakelkast van de
binnenunit openen
4×
7.3
De buitenunit monteren
7.3.1
Over de montage van de buitenunit
Wanneer
De buitenunit en binnenunit moet worden gemonteerd alvorens de
koelmiddel- en waterleidingen kunnen worden aangesloten.
Typische werkstroom
Een typische montage van de buitenunit bestaat uit de volgende
stappen:
1
De installatiestructuur voorzien.
2
De buitenunit installeren.
3
Afvoer voorzien.
4
Ervoor zorgen dat de unit niet kan omvallen.
5
De unit beschermen tegen sneeuw en wind door een afdak
tegen de sneeuw en geleideplaten. Zie "De installatieplaats
voorbereiden" in
"6 Voorbereiding" op
7.3.2
Voorzorgsmaatregelen bij de montage
van de buitenunit
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
7.3.3
De installatiestructuur voorzien
Controleer de stevigheid en het vlak zijn van de grond waarop de
unit geïnstalleerd zal worden, zodat deze niet gaat trillen of lawaai
maken wanneer ze in bedrijf is.
Maak de unit stevig vast met ankerbouten zoals aangegeven op het
schema van de fundering.
Indien de unit rechtstreeks op de vloer wordt geïnstalleerd, maak
dan als volgt 4 sets klaar van M8 of M10 ankerbouten, moeren en
sluitringen (ter plaatse te voorzien):
INFORMATIE
De maximumhoogte van het bovenste uitstekend deel van
de bouten bedraagt 15 mm.
pagina 24.
ERLQ004~008CA + EHBH/X04+08CB
Daikin Altherma – Lage-temperatuur-Split
4P384972-1C – 2018.07
