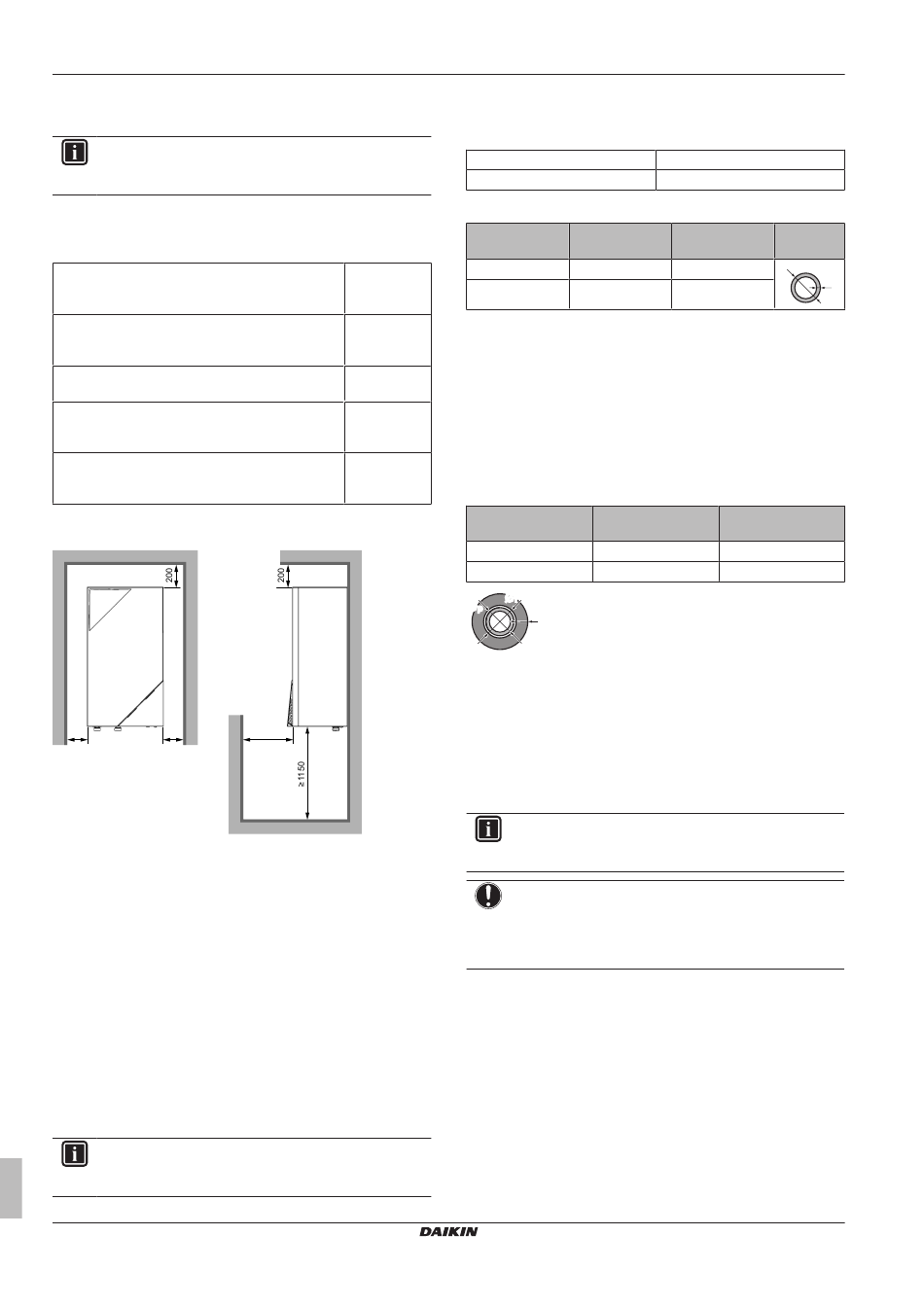

6 Voorbereiding
6.2.3
Vereisten inzake de plaats waar de
binnenunit geïnstalleerd wordt
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
▪ De binnenunit is ontworpen om alleen binnen geïnstalleerd te
worden en bij omgevingstemperaturen van 5~35°C.
▪ Houd rekening met de volgende richtlijnen:
Maximum toegestane lengte voor de
koelmiddelleidingen tussen de binnenunit en de
buitenunit
Minimum toegestane lengte voor de
koelmiddelleidingen tussen de binnenunit en de
buitenunit
Maximum toegestaan hoogteverschil tussen de
binnenunit en de buitenunit
Maximumafstand tussen de 3-wegklep en de
binnenunit (alleen voor installaties met tank voor
warm tapwater)
Maximumafstand tussen de tank voor warm
tapwater en de binnenunit (alleen voor installaties
met tank voor warm tapwater)
▪ Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
10
10
(mm)
Installeer de unit NIET in een van de volgende plaatsen:
▪ Plaatsen met nevels van mineraalolie, oliespray of dampen in de
lucht. Plastic onderdelen kunnen worden aangetast en van het
toestel vallen of waterlekken veroorzaken.
▪ Geluidsgevoelige zones (zoals naast een slaapkamer), zodat het
geproduceerd geluid in bedrijf geen overlast veroorzaakt.
▪ Op zeer vochtige plaatsen (rel. vochtigheid=max. 85%), bijv. een
badkamer.
▪ Op plaatsen onderhevig aan vorst. De omgevingstemperatuur
rond de binnenunit moet >5°C bedragen.
6.3
De koelmiddelleidingen
voorbereiden
6.3.1
Vereisten voor de koelmiddelleidingen
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
Uitgebreide handleiding voor de installateur
26
30 m
3 m
20 m
3 m
10 m
500
▪ Materiaal leidingen: Met fosforzuur gedeoxideerd naadloos
koper.
▪ Diameter van de leidingen:
Vloeistofleiding
Gasleiding
▪ Hardingsgraad en dikte leidingen:
Buitendiameter
Hardingsgraad
(Ø)
6,4 mm (1/4")
Gegloeid (O)
15,9 mm (5/8")
Gegloeid (O)
(a)
Afhankelijk van de toepasselijke wetgeving en de maximale
bedrijfsdruk van de unit (zie "PS High" op het naamplaatje
van de unit), zijn mogelijk dikkere leidingen vereist.
6.3.2
De koelleidingen isoleren
▪ Neem polyethyleenschuim als isolatiemateriaal:
▪ met een warmteoverdrachtsfactor begrepen tussen 0,041 en
0,052 W/mK (0,035 en 0,045 kcal/mh°C)
▪ bestand tegen minstens 120°C
▪ Isolatiedikte
Buitendiameter van
Binnendiameter van
de buizen (Ø
)
de isolatie (Ø
p
6,4 mm (1/4")
8~10 mm
15,9 mm (5/8")
16~20 mm
Ø
Ø
i
i
Ø
Ø
p
p
t
Als de temperatuur hoger is dan 30°C en de vochtigheid meer
dan 80% bedraagt, moet het isolatiemateriaal minstens 20 mm dik
zijn om condensatie aan de oppervlakte van de isolatie te
voorkomen.
6.4
De waterleidingen voorbereiden
6.4.1
Vereisten voor de watercircuits
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
OPMERKING
Wanneer kunststofleidingen worden gebruikt, zorg ervoor
dat
deze
zuurstofdiffusiedicht
DIN 4726. De diffusie van zuurstof naar de leidingen kan
overmatige corrosie veroorzaken.
▪ De
leidingen
aansluiten
leidingaansluitingen overeenkomstig de toepasselijke wetgeving
en de aanwijzingen in hoofdstuk "Installatie" en houd hierbij
rekening met de waterinlaat en -uitlaat.
▪ De leidingen aansluiten – Kracht. Oefen GEEN overdreven
kracht uit wanneer u de leidingen aansluit. Vervormde leidingen
kunnen storingen in de unit veroorzaken.
▪ De leidingen aansluiten – Gereedschappen. Gebruik alleen
gereedschap dat voor koper geschikt is, aangezien koper een
zacht materiaal is. ANDERS kunnen buizen beschadigd worden.
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
(a)
Dikte (t)
Ø
≥0,8 mm
≥1,0 mm
Isolatiedikte (t)
)
i
10 mm
13 mm
zijn
overeenkomstig
–
Wetgeving.
Maak
ERLQ004~008CA + EHBH/X04+08CB
Daikin Altherma – Lage-temperatuur-Split
4P384972-1C – 2018.07
