5 Richtlijnen met betrekking tot mogelijke toepassingen
▪ Op de warmtapwatertank op te warmen tot de gewenste
warmtapwatertanktemperatuur
energiebronnen gebruiken:
▪ De thermodynamische cyclus van de warmtepomp
▪ De elektrische back-upverwarming (voor een ingebouwde
warmtapwatertank)
▪ De
elektrische
boosterverwarming
warmtapwatertank)
▪ Zonnepanelen
▪ Voor meer informatie over de volgende onderwerpen:
▪ Het energieverbruik optimaliseren om warm tapwater te
produceren: zie
"8 Configuratie" op
▪ De elektrische bedrading van de autonome warmtapwatertank
op de binnenunit aansluiten: zie de installatiehandleiding van de
warmtapwatertank.
▪ De waterleidingen van de autonome warmtapwatertank op de
binnenunit aansluiten: zie de installatiehandleiding van de
warmtapwatertank.
5.4.4

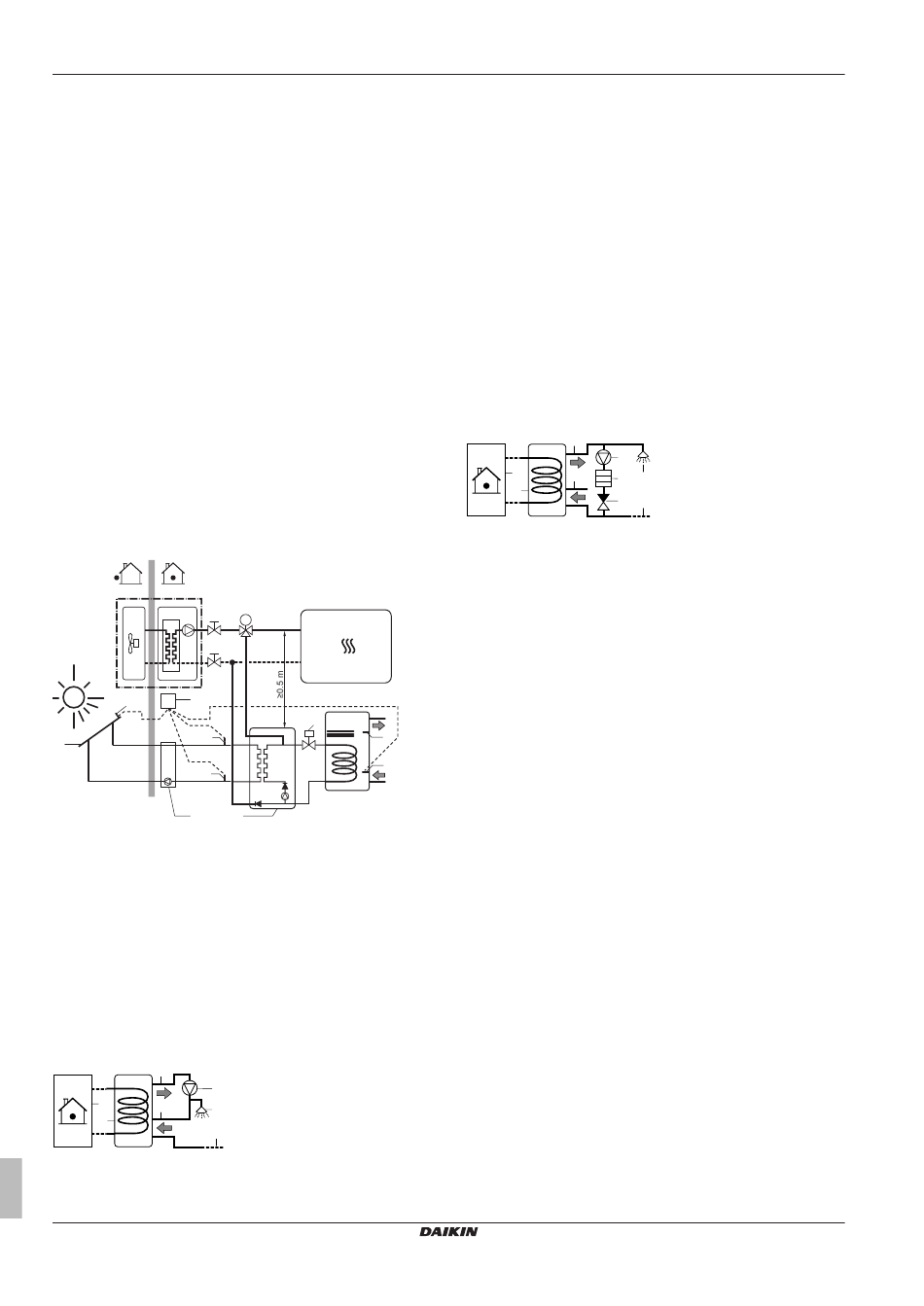

Combinatie: Autonome warmtapwatertank
+ Zonnepanelen
Door de warmtapwatertank op zonnepanelen aan te sluiten, kan de
warmtapwatertank met zonne-energie opgewarmd worden.
Voor installatie-instructies, zie de installatiehandleiding van de
solarkit en het bijlageboek voor optionele uitrustingen.
c.4
c
c.3
a
c.2
b
a
Zonnepanelen
b
Zonnepompstation
c
Zonnepompstationbediening met temperatuursensoren
c1
Tanktemperatuursensor
c2
Temperatuursensor retour naar zonnepanelen
c3
Toevoertemperatuur met debietmeter vanuit zonnepanelen
c4
Temperatuursensor zonnepanelen
d
Solarkit
e
Warmtapwatertemperatuursensor van de unit
f
Elektromagnetische 2-wegklep (alleen voor het Verenigd
Koninkrijk) Verplichting te voldoen aan de G3-
bouwvoorschriften van het Verenigd Koninkrijk.
5.4.5
Warmtapwaterpomp voor ogenblikkelijk
warm water
Opstelling
h
c
a
i
f
b
g
a
Binnenunit
b
Warmtapwatertank
c
Warmtapwaterpomp (ter plaatse te voorzien)
f
Douche (ter plaatse te voorzien)
Uitgebreide handleiding voor de installateur
20
kunt
u
de
volgende
(voor
een
autonome
pagina 50.
M
f
e
c.1
d
g
Koud water
h
UITGANG warm tapwater
i
Hercirculatieaansluiting
▪ Door een warmtapwaterpomp aan te sluiten stroomt ogenblikkelijk
warm water uit de kraan.
▪ De warmtapwaterpomp en de plaatsing ervan zijn ter plaatse te
voorzien en vallen onder de verantwoordelijkheid van de
installateur.
▪ Voor
meer
informatie
hercirculatieverbinding, zie de installatiehandleiding van de
warmtapwatertank.
Configuratie
▪ Voor meer informatie, zie
"8 Configuratie" op
▪ U kunt een programma programmeren om de warmtapwaterpomp
via de gebruikersinterface te bedienen. Voor meer informatie, zie
de uitgebreide handleiding voor de gebruiker.
5.4.6
Warmtapwaterpomp voor desinfectie
Opstelling
h
c
a
i
d
f
b
e
g
a
Binnenunit
b
Warmtapwatertank
c
Warmtapwaterpomp (ter plaatse te voorzien)
d
Verwarmingselement (ter plaatse te voorzien)
e
Terugslagklep (ter plaatse te voorzien)
f
Douche (ter plaatse te voorzien)
g
Koud water
h
UITGANG warm tapwater
i
Hercirculatieaansluiting
▪ De warmtapwaterpomp dient ter plaatse te worden voorzien en de
installatie ervan valt onder de verantwoordelijkheid van de
installateur.
▪ Voor een ingebouwde warmtapwatertank kan de temperatuur van
de warmtapwatertank tot maximum 60°C ingesteld worden. Indien
de geldende wetgeving een hogere desinfectietemperatuur
voorschrijft, kunt u (zoals hoger getoond) een warmtapwaterpomp
en een verwarmingselement aansluiten.
▪ Indien de geldende wetgeving vereist dat de waterleidingen tot het
aftappunt gedesinfecteerd worden, kunt u een warmtapwaterpomp
en een verwarmingselement (indien nodig) zoals hoger getoond
aansluiten.
Configuratie
De binnenunit kan de werking van de warmtapwaterpomp regelen.
Voor meer informatie, zie
"8 Configuratie" op
5.5
De energiemeting instellen
▪ Via de gebruikersinterface kunt u de volgende energiegegevens
aflezen:
▪ Geproduceerde warmte
▪ Verbruikte energie
▪ U kunt de energiegegevens aflezen:
▪ Voor de ruimteverwarming
▪ Voor de ruimtekoeling
▪ Om warm tapwater te produceren
▪ U kunt de energiegegevens aflezen:
▪ Per maand
▪ Per jaar
over
het
aansluiten
van
pagina 50.
pagina 50.
ERLQ004~008CA + EHBH/X04+08CB
Daikin Altherma – Lage-temperatuur-Split
4P384972-1C – 2018.07
