7.8.5
De tank voor warm tapwater vullen
Voor de installatie-instructies, zie de installatiehandleiding van de
tank voor warm tapwater.
7.8.6
De waterleidingen isoleren
De leidingen van het volledige watercircuit MOETEN worden
geïsoleerd om geen condensatie te hebben tijdens het koelen en om
ervoor te zorgen dat de verwarmings- en koelcapaciteit niet
vermindert.
Als de temperatuur hoger is dan 30°C en de vochtigheid meer
dan 80% bedraagt, moet het isolatiemateriaal minstens 20 mm dik
zijn om condensatie aan de oppervlakte van de isolatie te
voorkomen.
7.9
De elektrische bedrading
aansluiten
7.9.1
Over het aansluiten van de elektrische
bedrading
Vooraleer de elektrische bedrading aan te sluiten
Let op de volgende punten:
▪ De koelmiddelleiding is aangesloten en gecontroleerd
▪ De waterleiding is aangesloten
Typische werkstroom
De elektrische bedrading aansluiten bestaat doorgaans uit de
volgende stappen:
1
Controleren of het systeem van elektrische voeding voldoet aan
de elektrische specificaties van de warmtepomp.
2
De elektrische bedrading op de buitenunit aansluiten.
3
De elektrische bedrading op de binnenunit aansluiten.
4
De primaire elektrische voeding aansluiten.
5
De voeding van de back-upverwarming aansluiten.
6
De gebruikersinterface aansluiten.
7
De afsluiters aansluiten.
8
De elektriciteitsmeters aansluiten.
9
De pomp voor warm tapwater aansluiten.
10 De alarmuitgang aansluiten.
11 De
AAN/UIT-output
van
aansluiten.
12 De omschakeling naar een externe warmtebron aansluiten.
13 De digitale ingangen van het energieverbruik aansluiten.
14 De veiligheidsthermostaat aansluiten.
7.9.2
Over het voldoen aan de normen inzake
elektriciteit
Alleen voor binnenunits
Zie
"7.9.8 De voeding van de back-upverwarming aansluiten" op
pagina 45.
7.9.3
Voorzorgsmaatregelen bij het aansluiten
van elektrische bedrading
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
ERLQ004~008CA + EHBH/X04+08CB
Daikin Altherma – Lage-temperatuur-Split
4P384972-1C – 2018.07
de
ruimtekoeling/verwarming
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
WAARSCHUWING
Gebruik
ALTIJD
een
stroomtoevoerkabel.
7.9.4
Richtlijnen voor het aansluiten van de
elektrische bedrading
Denk aan de volgende punten:

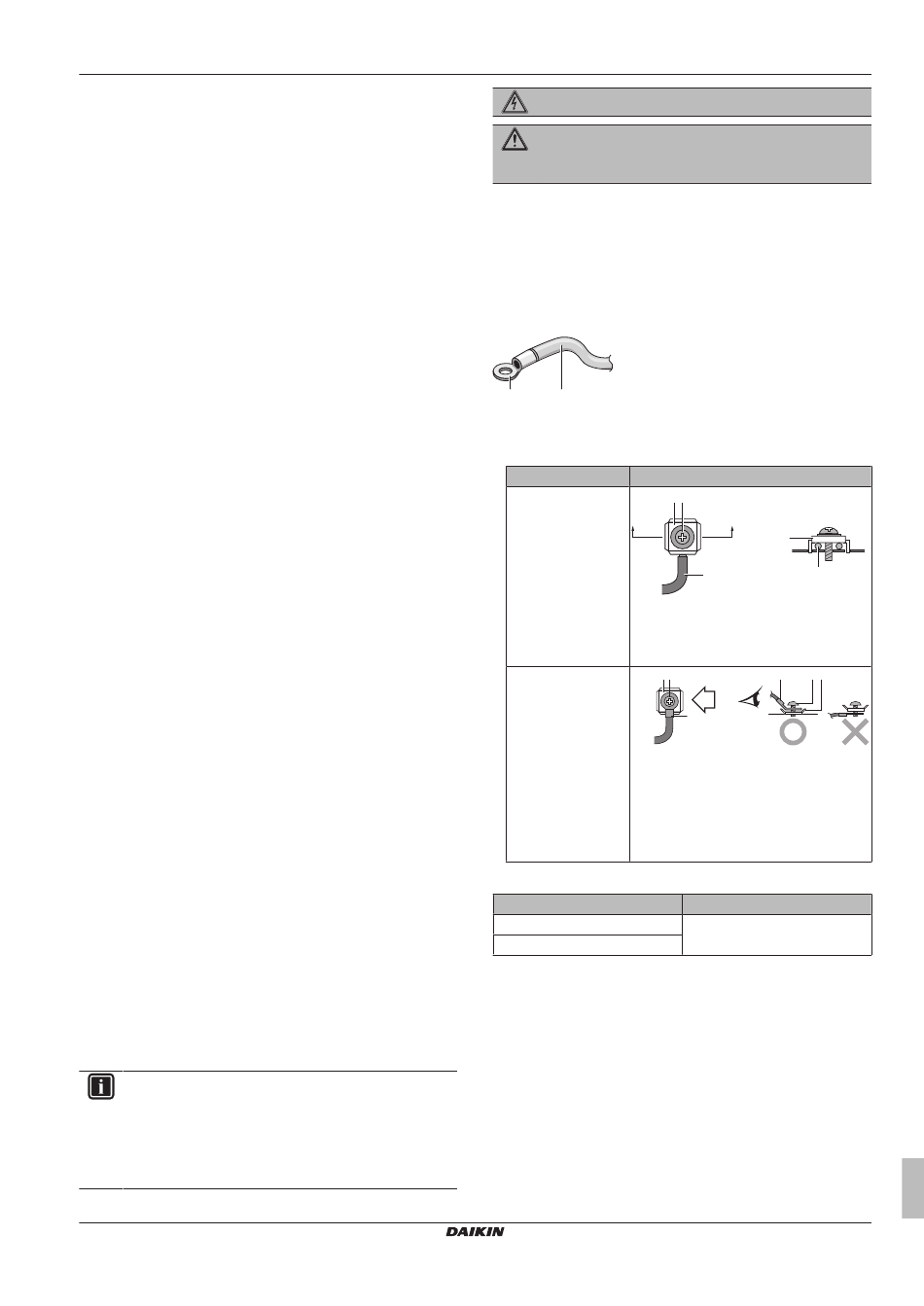

▪ Indien gevlochten geleiders worden gebruikt, plaats een rond oog
op het uiteinde. Schuif het rond oog over de draad tot aan het
bekleed gedeelte en maak het oog vast met een geschikt
werktuig.
b
a
a
Gevlochten geleider
b
Ronde krimpklem
▪ Gebruik de volgende methodes om de draden te verbinden:
Draadtype
Éénaderige draad
A
a Éénaderige draad met open lus
b Schroef
c Platte sluitring
c b
Gevlochten geleider
met rond oog
a Klem
b Schroef
c Platte sluitring
O Toegelaten
X NIET toegelaten
Aanhaalmomenten
Item
M4 (X1M)
M4 (aarding)
7.9.5
De elektrische bekabeling op de
buitenunit aansluiten
1 Verwijder de 2 schroeven van het deksel van de schakelkast.
2 Verwijder het deksel van de schakelkast.
Uitgebreide handleiding voor de installateur
7 Installatie
meeraderige
kabel
Methode
c b
AA´
A´
c
a
a
a
b
c
B
B
a
Aanhaalmoment (N•m)
1,2~1,5
als
43
