7.8.4.1
Monteren en demonteren van opnemer- en poetserwals
De opnemerwals en poetserwals kunnen alleen samen worden gedemonteerd omdat
de vingers van de opnemerwals tussen de schijven van de poetserwals bewegen.
De transmissieolie van de opnemerwalsaandrijving hoeft bij het demonteren van de
walsen NIET te worden afgetapt.

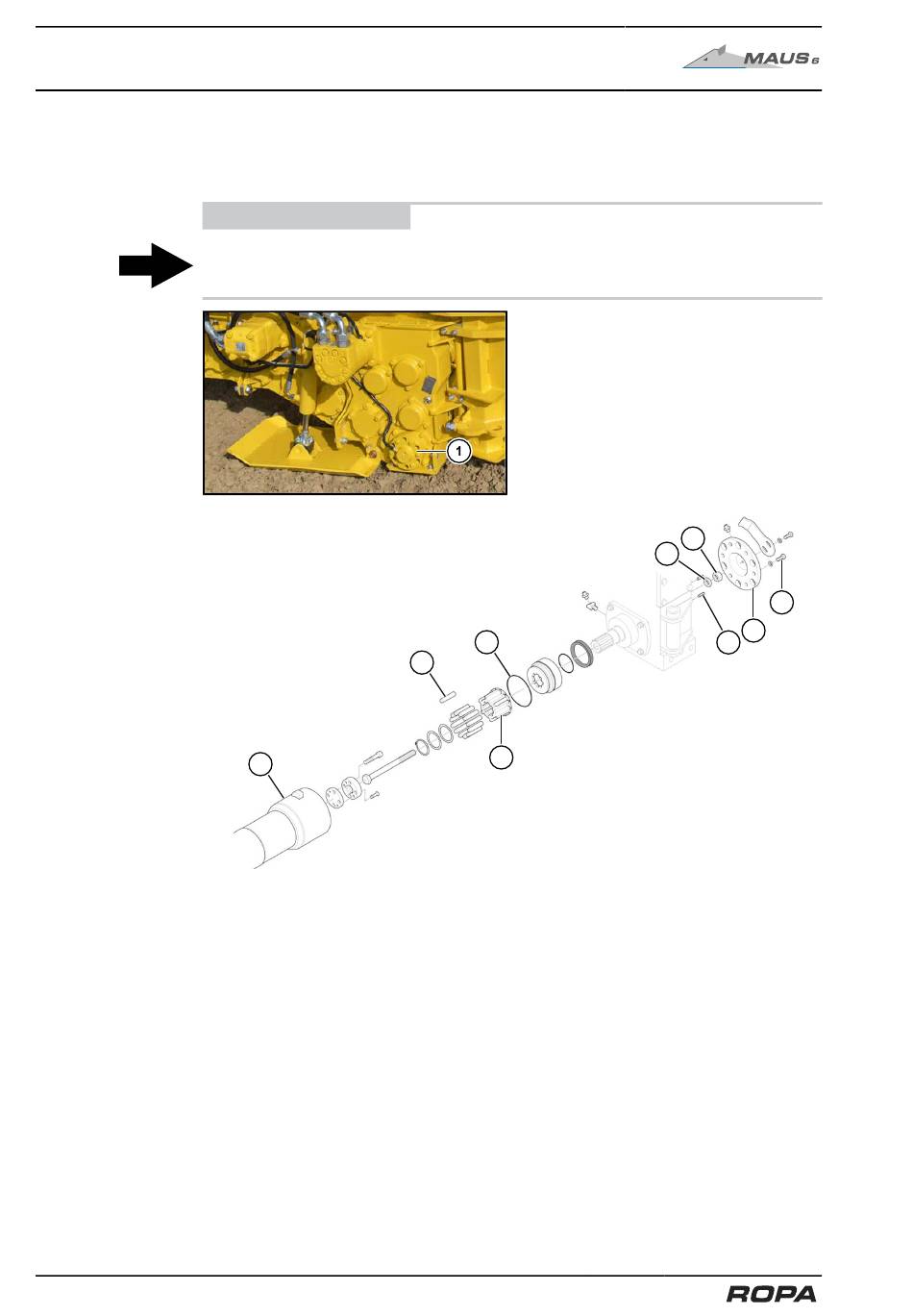

Vóór het demonteren van de opnemerwals moet het afsluitdeksel (1) van de lagerflens
(aan de buitenkant van de transmissie) worden verwijderd:
– Draai de smeerleiding eraf.
– Draai de zes inbusschroeven (2) (SW13) op het afsluitdeksel los en verwijder het
– Draai de twee stifttappen (3) eruit tot de plaatmoer (4) geblokkeerd is.
– Draai de contramoer (13) (sleutelwijdte 30) los, draai de twee stifttappen er weer in
– Trek de opnemerwals (5) van de transmissie. De opnemerwals is op slechts
406 / 556
OPMERKING
5
afsluitdeksel.
en verwijder beide moeren.
12 kunststoffen meenemers (6) gestoken. Deze 12 kunststoffen meenemers
(ROPA-artikelnr. 100284900) (6) moeten bij iedere demontage van de opnemer-
wals worden vervangen. Dit geldt ook voor de O-ring (ROPA-artikelnr. 412021700)
(7).
7
6
8
13
4
2
1
3
