9 Mechanische montage
9.5
Montage van de loopwielbevestigingen op het verbindingsstuk
9.5.1

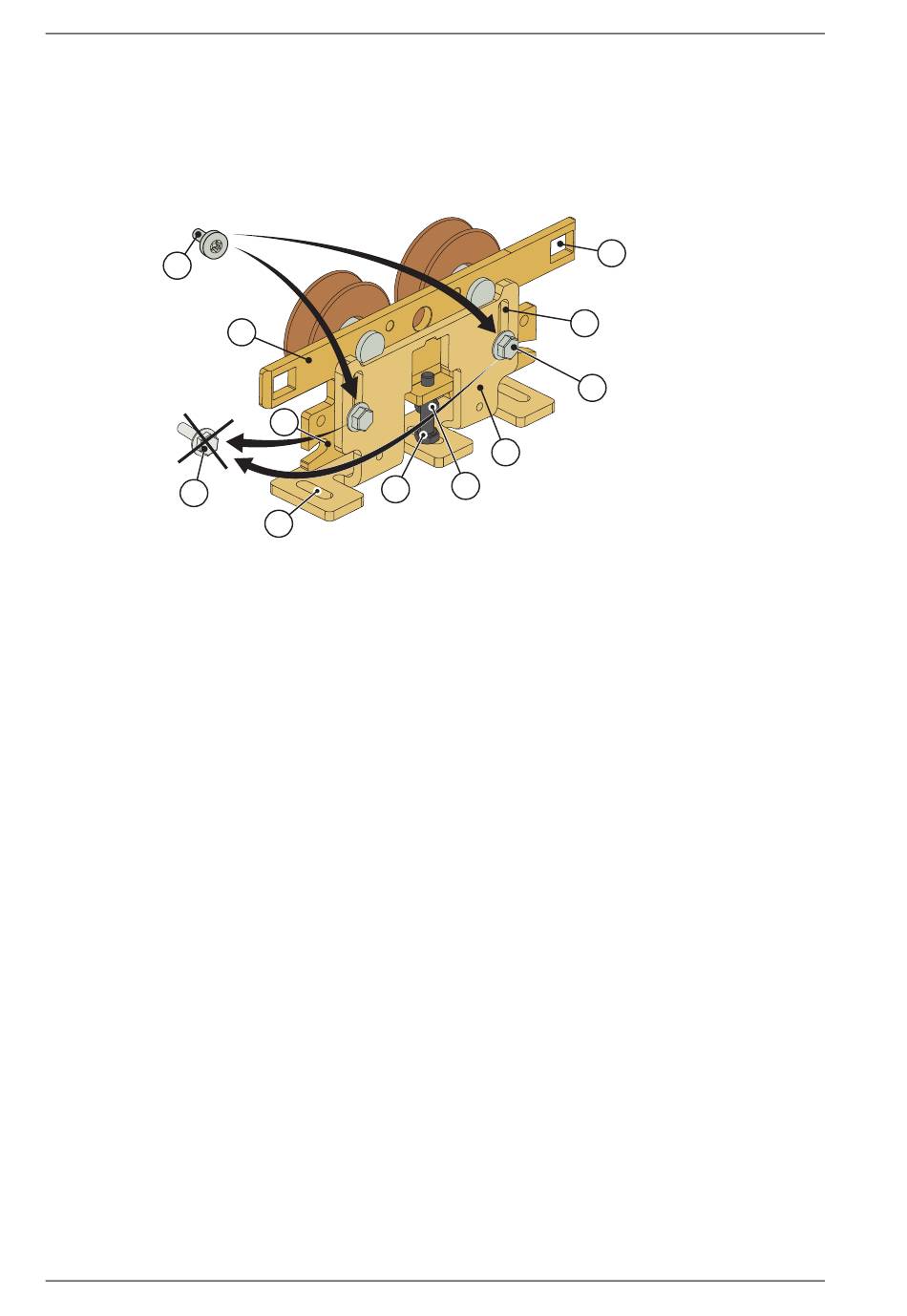

Loopwielbevestiging
a Stel de verticale stelschroef (3) af op de laagste positie.
b Uitsluitend langzaam bewegende binnenste deurvleugels: Vervang de schroeven (2) met de
meegeleverde schroeven (8). Stel de wielbevestiging in op de laagste positie.
8
2
1
Slobgat voor verticale afstelling
2
Bevestigingsschroef voor snel bewegende buitenste deurvleugels
3
Verticale stelschroef
4
Wielbevestiging
5
Vierkant gat voor haakvergrendeling en voor aanbrengen van tandriembevestiging
6
Slobgat voor afstelling diepte
7
Loopwielbevestiging
8
Bevestigingsschroef voor snel bewegende binnenste deurvleugels
9
Borgmoer
10
Groef voor anti-ontsporingsinrichting
22
4
10
3
6
