9 Mechanische montage

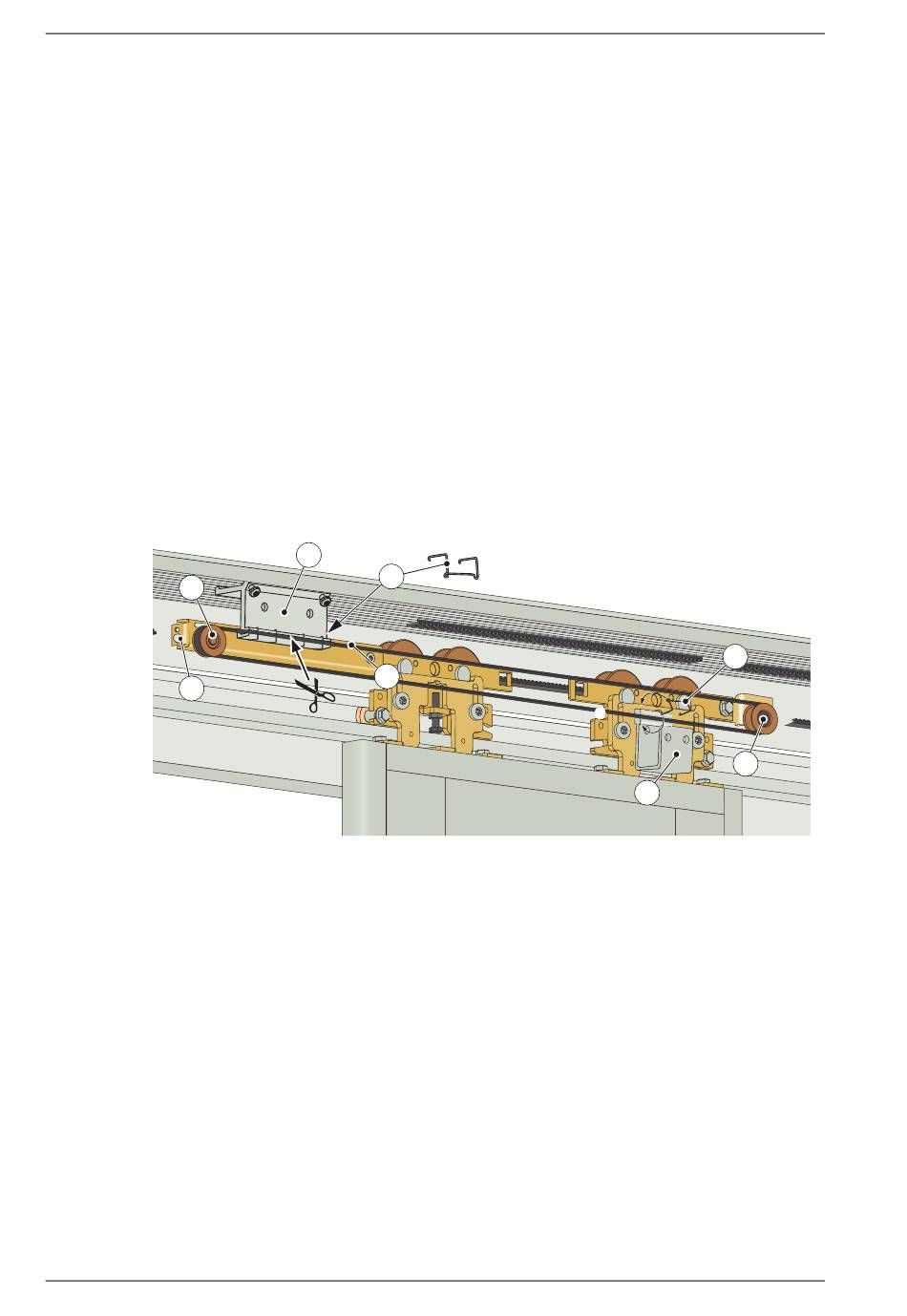

Bevestiging van vaste steun, langzaam bewegend tandwiel en draagsteun
a Duw de deurvleugels naar de open positie.
b Haak de vaste steun 1) in de groeven in de bovenzijde van de looprail, dicht bij de voorrand van
het wiel 2) zoals getoond in de afbeelding, en maak deze met de twee schroeven vast.
c Maak een uiteinde van de tandriem 3) vast in het midden van de vaste steun 1) met alle tanden
ingeschakeld en zet deze vast met een riemborgclip 4).
d Trek de riem om de wielen en snij deze af in het midden van de steun.
e Span de riem, maak het andere uiteinde aan de steun vast met alle tanden ingeschakeld en
zet deze vast met een riemborgclip 4). Controleer de spanning van de riem en stel deze indien
nodig bij door de wielschroef 2) los te draaien en de spanning bij te stellen met de stelschroef.
Draai de wielschroeven weer aan.
f
Zet de draagsteun 6) vast aan de tandriem 3) dicht bij de achterrand van het wiel 7) zoals in de
tekening wordt getoond.
Let op: Bevestig de bijgevoegde riemborgclip(s) 4) pas na installatie van de snel bewegende
deurvleugels. (Zie afbeeldingen op pagina 35 ).
g Duw de deurvleugels naar de gesloten positie.
Let op: Opening naar rechts getoond, spiegelbeeld van deurvleugel die naar links opent.
2
5
1
Vaste beugel
2
Voorrand wielsteun
3
Langzaam bewegende tandriem
4
Riemborgclip
5
Stelschroef (riemspanning)
6
Draagsteun
7
Achterrand wielsteun
28
1
4
3
AAE871C
Versie 2014-02-28
4
7
6
1006278-EMNL-5.0
ILL-023
