9 Mechanische montage
9.12
Aanbrengen/verwijderen van de afdekkap
Twee voorgemonteerde draaivergrendelingen in elk uiteinde van de afdekkap worden in een groef
in de rail vastgemaakt. Door de vergrendelingen rechtsom te draaien wordt de afdekkap vastgezet.
Montage
a De draaivergrendelingen zijn rechthoekig uitgevoerd. Zorg ervoor dat deze 'horizontaal' worden
gedraaid.
b Plaats het bovenste gedeelte van de afdekkap in het scharnier en plaats de (optionele) kapsteun
in de rail om de afdekkap open te houden.
c i
Verbind de aardekabel, vanuit het aansluitblok van de netvoeding, met de afdekkap, zie pa-
gina 40.
ii Bevestig het steunblok van de afdekkap met de bijgevoegde zelftappende schroeven in het
midden van de kap. Als elektromechanische detectie in het midden is geïnstalleerd, dient
u het blok 100 mm in een willekeurige richting te verplaatsen.

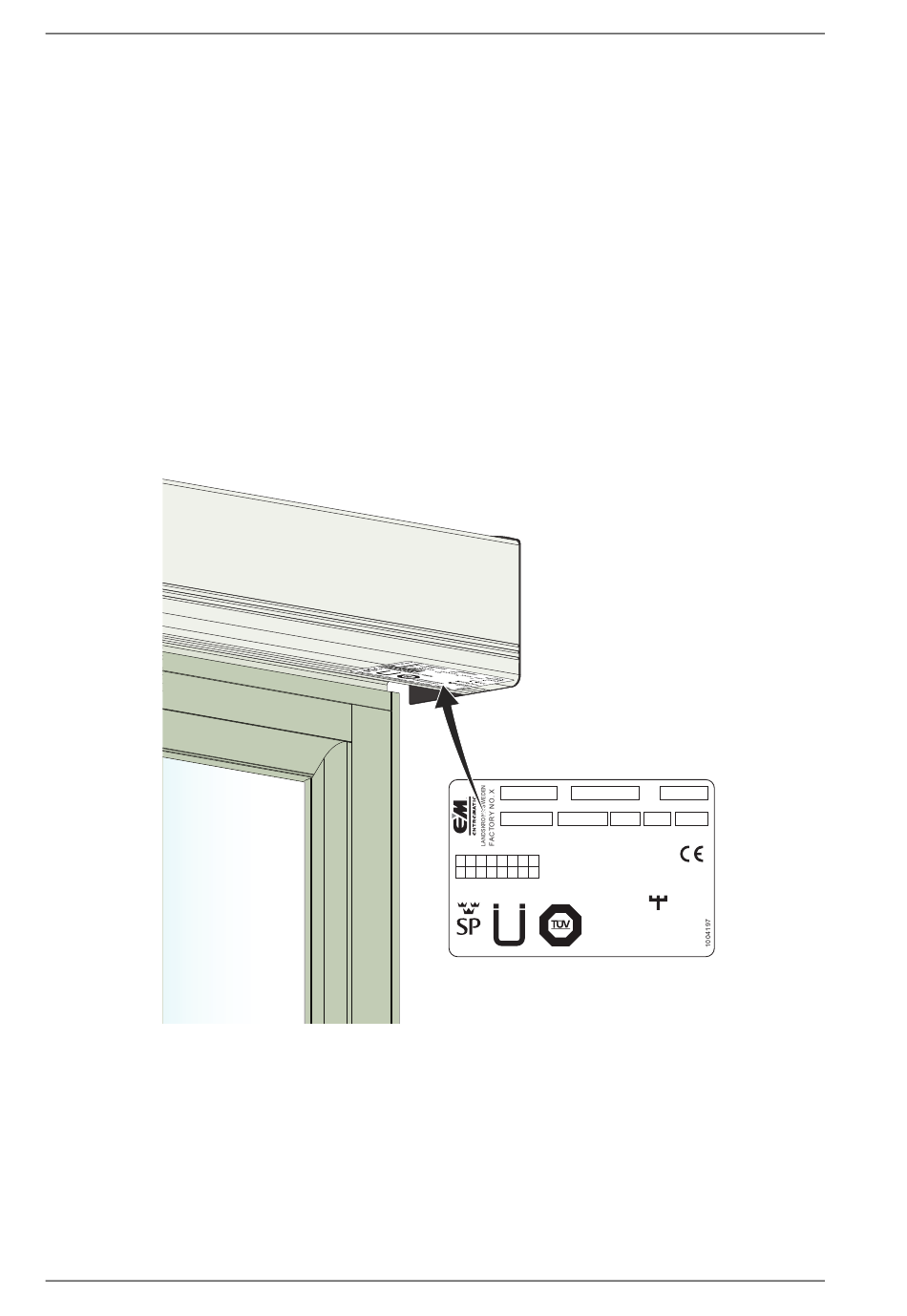

d Plaats het productlabel met de CE-markering rechtsonder aan de afdekkap van de deuropener
zodra het geheel correct geïnstalleerd en afgesteld is (zie afbeelding).
e Als de elektrische aansluitingen niet zijn afgesloten, gaat u verder op pagina 40.
f
Verwijder de kapsteun en sluit de afdekkap.
g Zorg ervoor dat de draaivergrendelingen in de groef komen. Maak de afdekkap vast door een
standaardsleutel van 10 mm vanaf de onderkant naar binnen te steken en draai de draaivergren-
delingen rechtsom (ongeveer 90°).
38
XXXXXXX
ART. NO.
XXXXXX
PROJECT
SERIAL NO.
1 2 3 4 5 6 7 8
CLASSIFICATION DIN 18650
1002
ILL-02166
Versie 2014-02-28
XXXXXXX
XXXX
TYPE
YEAR+WEEK
XXXXXXX
XXXX
XXX
XX/XX
VAC
A
W
Hz
SITAC
1002
xxxxxxx
xxxxxxx
xxxxxxxxxxxxx
SÜD
xxxxxxxxxxxxx
1006278-EMNL-5.0
