9.9
Montage van tandriembevestigingen
De tandriembevestiging die de riemuiteinden met elkaar verbindt is in de fabriek gemonteerd aan
het onderste gedeelte van de tandriem.
Deuropeners enkele schuifdeuren
a Trek de tandriem aan tot de tandriembevestiging zich precies tegenover het vierkante gat in
de linker loopwielbevestiging van de snel bewegende buitenste deurvleugel bevindt.
b Maak de tandriembevestiging met de meegeleverde flensschroef vast aan de loopwielbevestiging.
c Schuif alle deuren naar de gesloten stand. Bevestig de langzaam bewegende tandriem aan de
draagsteun 7) en zet deze vast met de riemclips (zie afbeelding op pagina 28).
Deuropener dubbele deuren
a Duw de snel bewegende buitenste deuren samen en schuif ze zover totdat hun ontmoetingspunt
uitgelijnd staat met het midden van de opening. Zorg ervoor dat de deurvleugels tijdens
montage niet van stand veranderen.
b Trek de tandriem 1) zover aan totdat de onderste tandriembevestiging 2) zich tegenover het
linker vierkante gat in de loopwielbevestiging aan de voorrand van de snel bewegende linker-
deurvleugel bevindt.
c Maak de tandriembevestiging 2) met de meegeleverde flensschroef 5) vast aan de loopwielbe-
vestiging.
d Bevestig de bijgevoegde tandriembevestiging 4) met de meegeleverde flensschroef aan het
rechter vierkante gat in de loopwielbevestiging aan de voorrand van de snel bewegende rech-
terdeurvleugel.
e Bevestig de tandwielbevestiging aan het bovenste gedeelte van de tandriem en zet deze vast
met de meegeleverde riemborgclip 6).
f
Schuif alle deuren naar de gesloten stand. Bevestig de langzaam bewegende tandriem aan de
draagsteun 7) en zet deze vast met de riemclips (zie afbeelding op pagina 28).

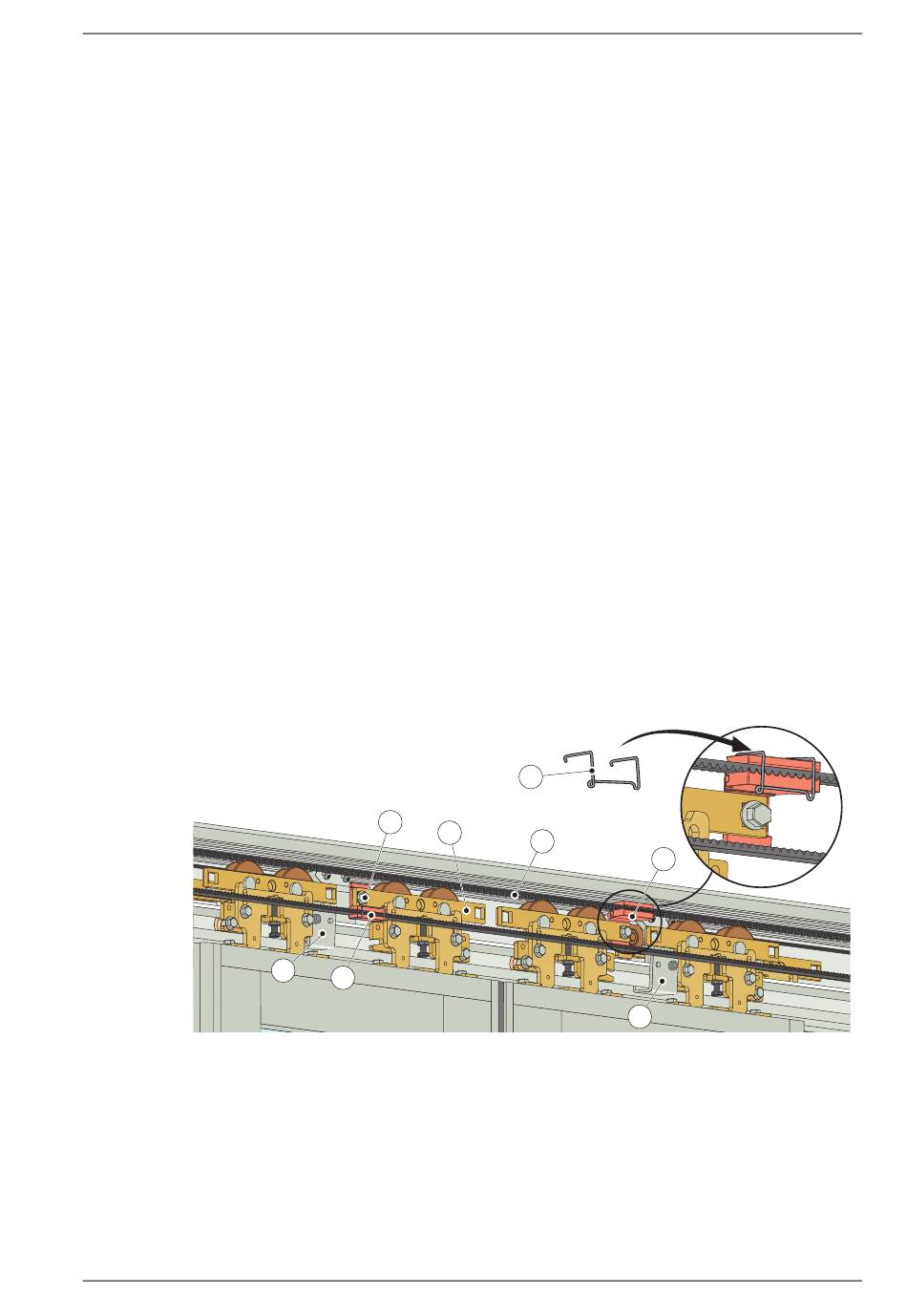

1
Tandriem
2
Tandriembevestiging, snel bewegende linker-
deurvleugel
3
Loopwielbevestiging
4
Tandriembevestiging, snel bewegende rechter-
deurvleugel
1006278-EMNL-5.0
5
3
7
2
ILL-02387
Versie 2014-02-28
6
1
4
7
5
Flensschroef
6
Riemborgclip
7
Draagsteun
9 Mechanische montage
35
