9 Mechanische montage
i

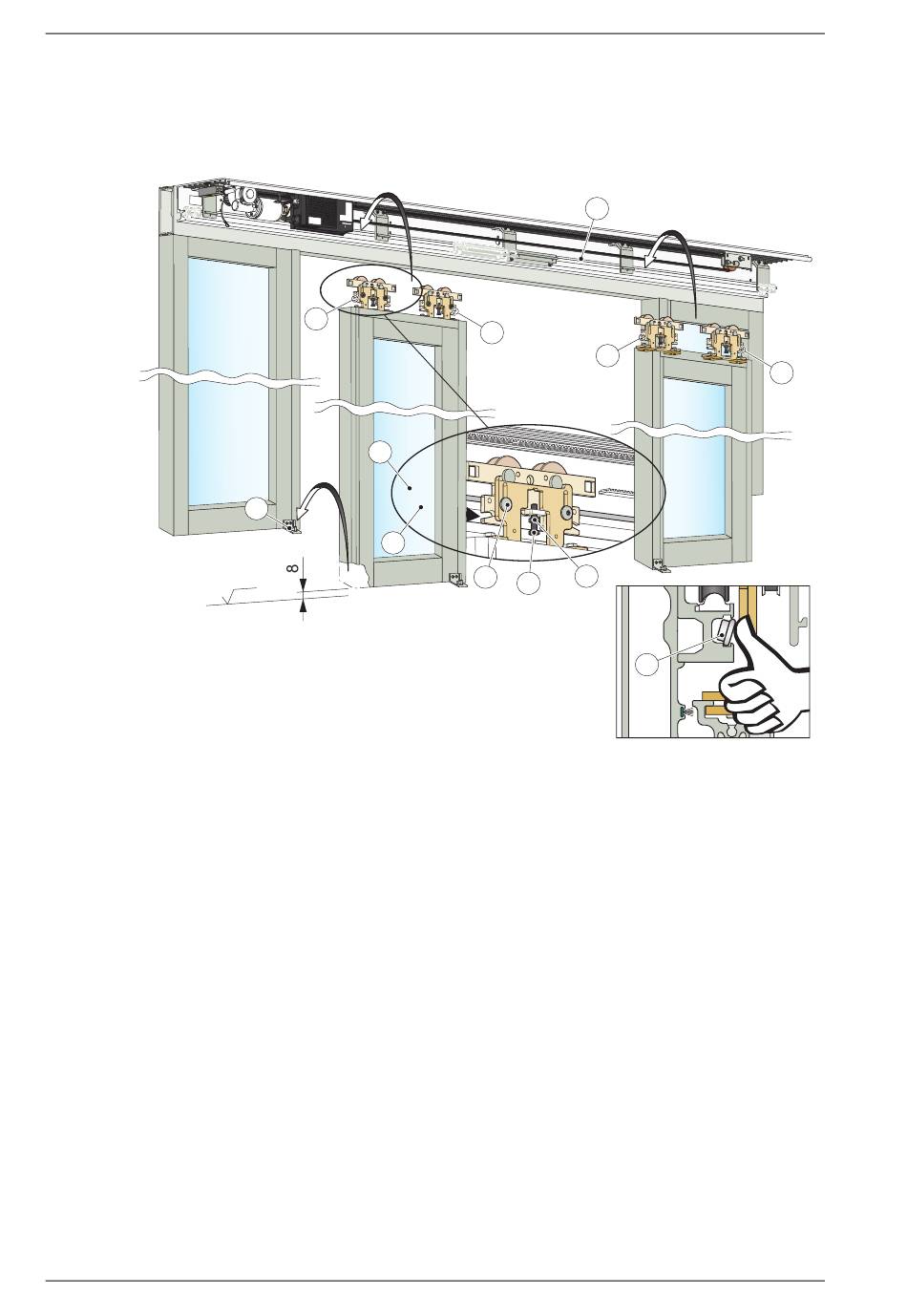

Breng de huls samen met de schroef aan in het kunststof wiel en schuif deze in de buitenste
slobgaten in de loopwielbevestigingen (één in elke bevestiging). Stel het geheel horizontaal bij
om vastlopen te voorkomen en draai de schroeven stevig aan.
Let op: Alle loopwielbevestigingen moeten op dezelfde wijze worden afgesteld.
1
Binnenste schuifrail
2
Vloergeleiding
3
Stelschroef
4
Bevestigingsschroef
5
Anti-ontsporingsvoorziening
6
Borgmoer
26
5
1
2
5
F F L
Versie 2014-02-28
1
5
5
6
4
3
5
5
AAE854E
1006278-EMNL-5.0
