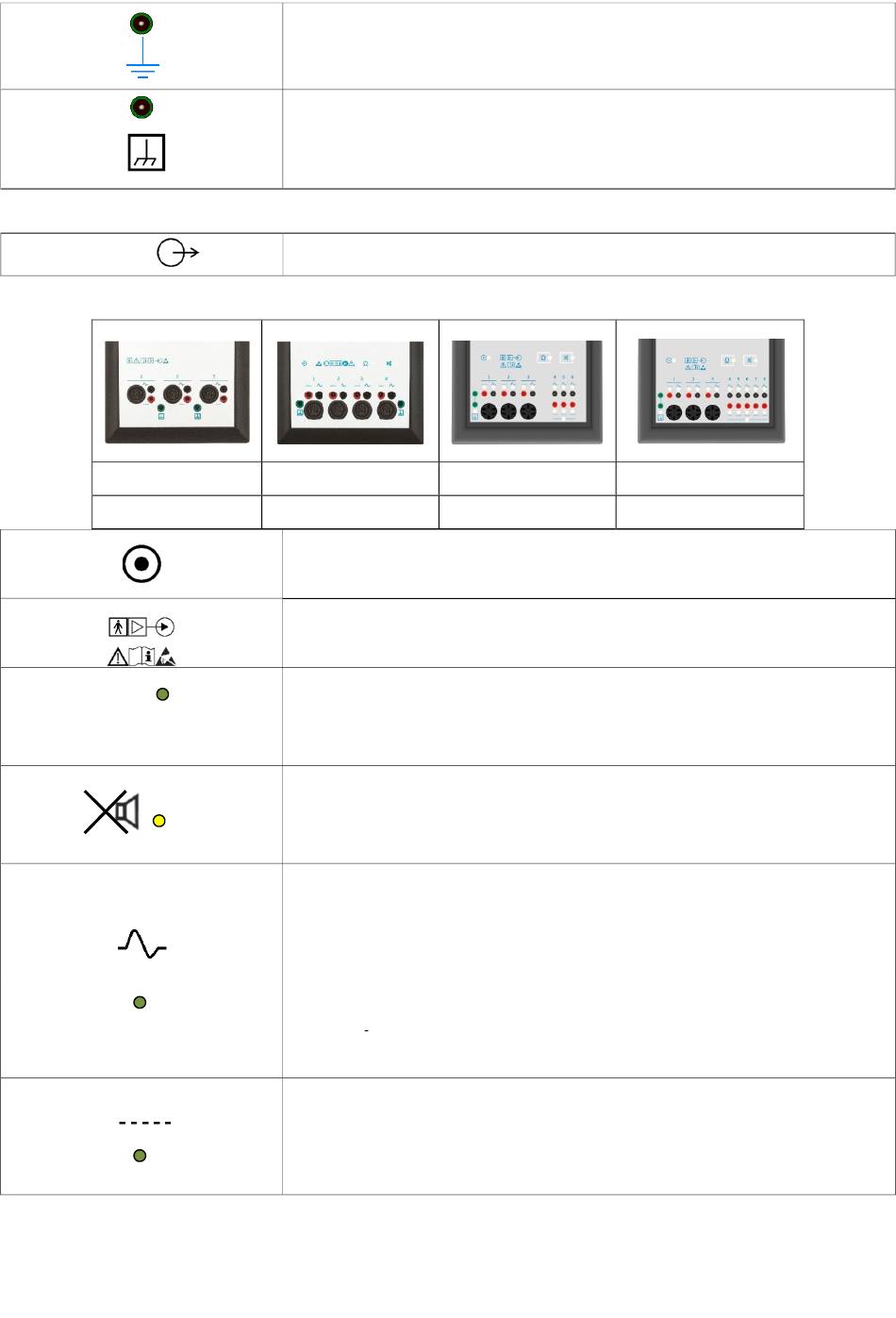

Versterkermodules – 3, 4, 6, 8 kanalen
3 kanalen
Ω
Aardingsconnector patiënt (eerdere versterkerversies)
Sluit de elektroden van de patiënt aan op de groene connector.
Aardingsconnector patiënt
Sluit de elektrode van de patiënt aan op de groene connector.
Ingangsconnector HS Link – Hoofdeenheid – Zijpaneel
4 kanalen
Voedingsindicator
Het groene lampje (led) geeft aan dat de versterker is ingeschakeld.
Versterkeringang (geïsoleerd)
Alle versterkeringangsconnectors zijn elektronisch geïsoleerd.
Toets/indicator impedantietest (alleen 4/6/8 kanalen)
Druk op de toets Impedantietest om de impedantiemeting te starten.
Het groene lampje (led) geeft aan dat de impedantietest wordt uitgevoerd.
Toets/indicator luidspreker uit
Druk op de toets Luidspreker om te schakelen tussen de functie Aan en Uit.
Het gele lampje (led) geeft aan dat de luidspreker gedempt is.
Indicator actieve elektrode – Zwart
De actieve elektrode correspondeert met de zwarte ingangsconnector.
Het groene lampje (led) geeft de resultaten van de impedantietest aan, zoals hieronder
beschreven.
Ledstatus
Alle leds uit
Leds branden constant
Indicator referentie-elektrode – Rood
De referentie-elektrode correspondeert met de rode ingangsconnector.
Het groene lampje (led) geeft de resultaten van de impedantietest aan. – Zie de beschrijving
van de ledstatus en resultaten onder de indicator voor de actieve elektrode.
25
6 kanalen
Resultaat
Acceptabele impedantie
Hoge impedantie
8 kanalen
