Achterpaneel
LINK
LINK

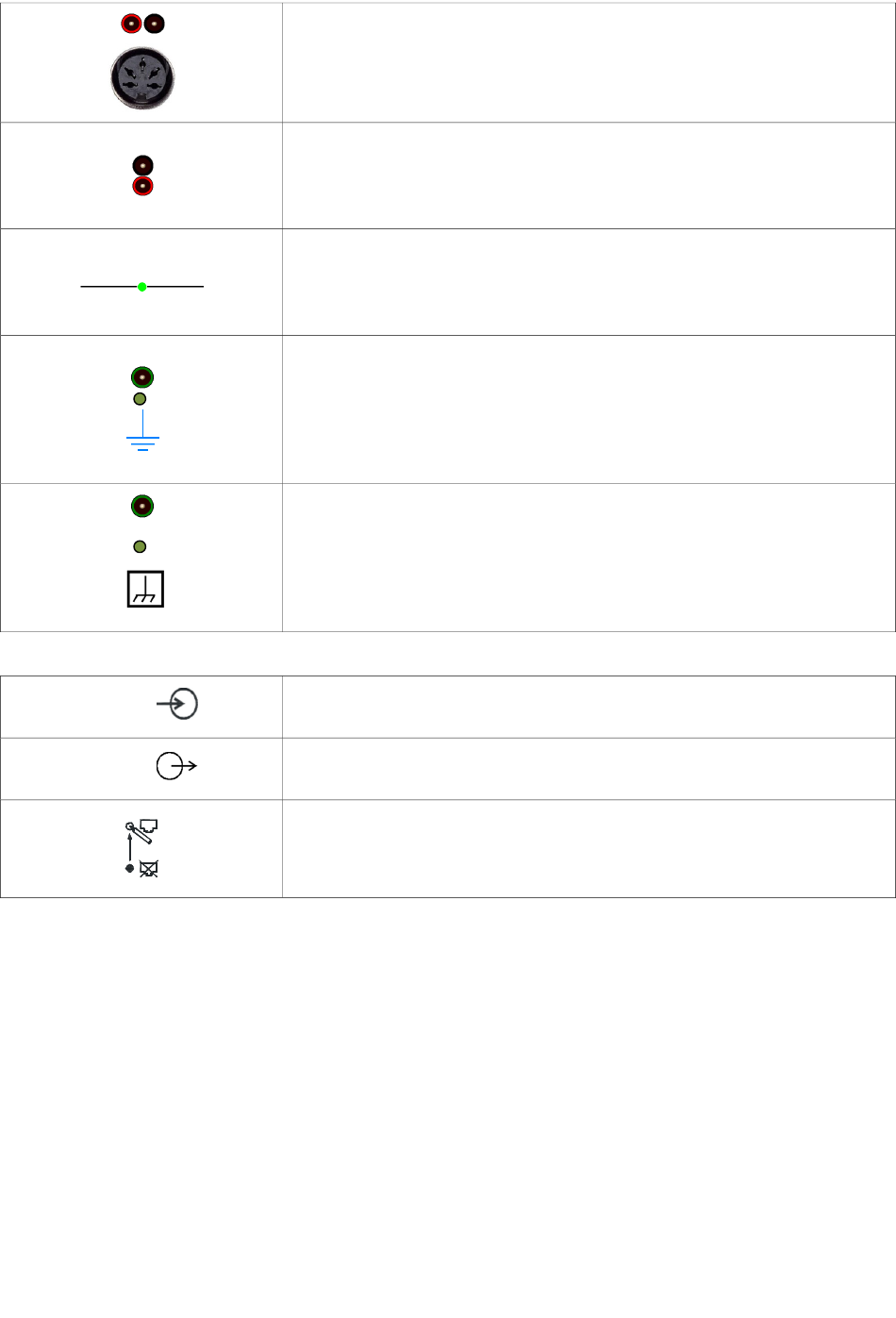

Ingangsconnectors versterker (1-3) of (1-4)
De ingangsonnectors 1-3 van de versterker bestaan uit zowel een DIN-aansluitpunt als een
paar aanraakbestendige connectors van 1,5 mm.
Ingangsconnectors versterker (4-8)
De ingangsonnectors 4-8 van de versterker bestaan uit een tweetal aanraakbestendige
connectors van 1,5 mm. Deze ingangsconnectors van de versterker kunnen dezelfde
referentiepin delen.
Onderling verbonden referentielijn/-indicator
Het groene lampje (led) geeft aan dat de referentie-ingangsconnectors boven de referentielijn
onderling verbonden zijn. Deze optie is actief wanneer deze is geselecteerd in de set-up van de
softwaretoepassing.
Aardingsconnector/-indicator patiënt
Sluit de elektrode van de patiënt aan op de groene connector.
Het groene lampje (led) geeft de resultaten van de impedantietest aan. – Zie de beschrijving
van de ledstatus en resultaten onder de indicator voor de actieve elektrode.
Aardingsconnector/-indicator patiënt
Sluit de elektrode van de patiënt aan op de groene connector.
Het groene lampje (led) geeft de resultaten van de impedantietest aan. – Zie de beschrijving
van de ledstatus en resultaten onder de indicator voor de actieve elektrode.
Ingangsconnector HS Link naar hoofdeenheid, zijpaneel
Uitgangsconnector HS Link – Aansluiting extra module
HS Linkport
HS Linkport maakt het mogelijk om een extra module aan te sluiten (bv. stimulator).
Gebruik gereedschap (bv. een kleine schroevendraaier) om de kap van HS Linkport te openen.
