Voorbeeld
Dit voorbeeld beschrijft het normale gebruik van het
constante niveau NivoHI en NivoLO voor comparators van
het type hysterese en window. De functie wordt gebruikt
voor temperatuursregeling. Volg de stapsgewijze uitleg in
Tabel 27 en Tabel 28.
Menu
Functie
325
Proces Max
6111
CA1 Waarde
6112
CA1 NivoHi
6113
CA1 NivoLO
6114
CA1 Type
561
VC1 Doel
562
VC1 Bron

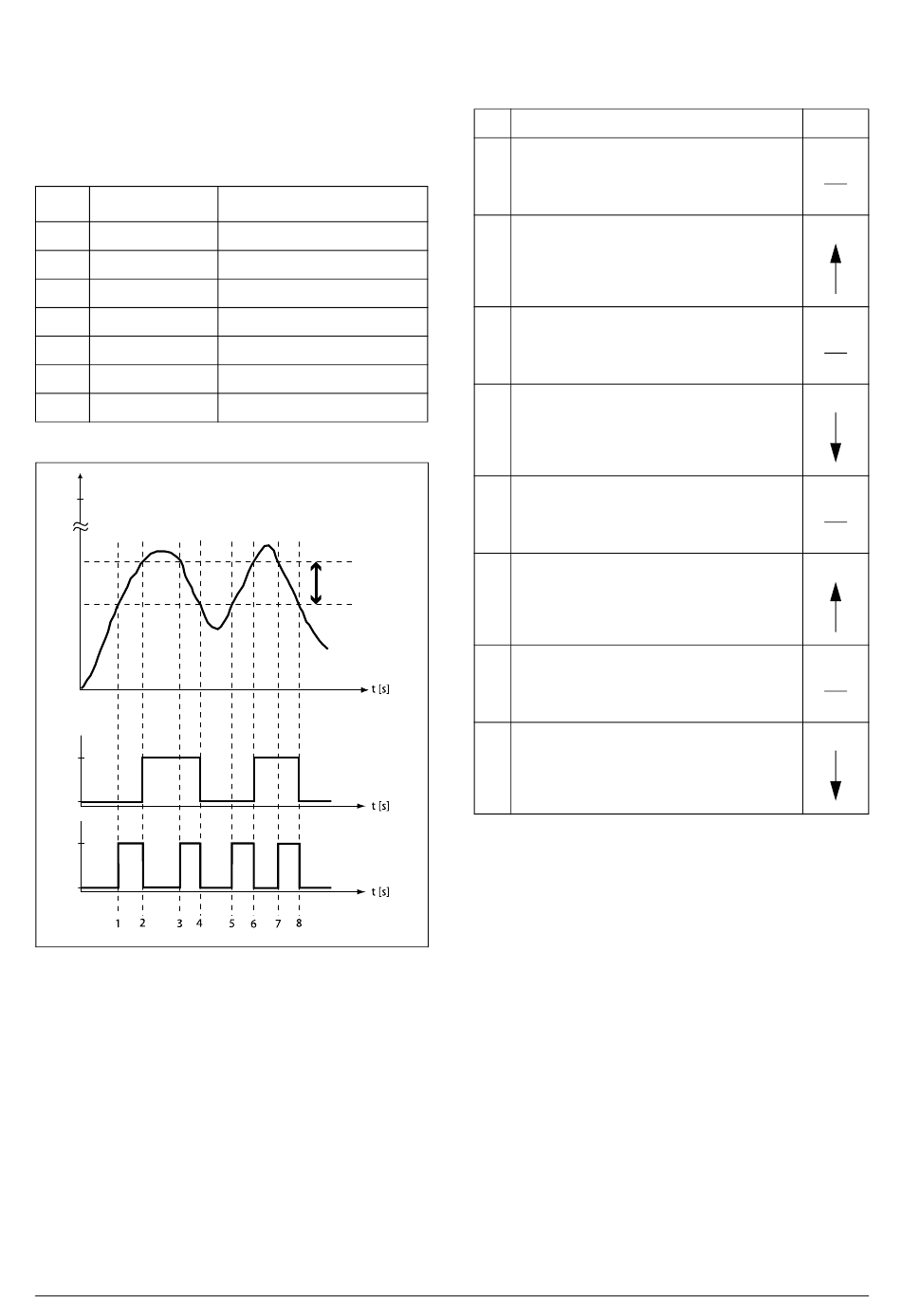

Afb. 58
Max
Temp.
50 °C
40 °C
CA1 uitgang
Hysterese
Hoog
Laag
Window
Hoog
Laag
CG Drives & Automation, 01-5980-03r0
Instelling
Temperatuur: 100 °C
PT100_1 (°C)
50 °C
40 °C
Window
Timer 1
CA1
CA1 NivoHi
Hysterese/
Window
CA1 NivoLO
Tabel 27 Opmerkingen bijAfb. 58 voor de keuze "Hysterese".
Nr.
Beschrijving
Het referentiesignaal passeert de Niveau LO-
waarde van onderen (positieve flank). De
1
comparator CA1 verandert niet, dus de
uitgang blijft laag.
Het referentiesignaal passeert de NivoHi-
waarde van onderen (positieve flank). De
2
comparator CA1-uitgang wordt op hoog
ingesteld.
Het referentiesignaal passeert de NivoHi-
waarde van boven (negatieve flank). De
3
comparator CA1 verandert niet, de uitgang
blijft hoog.
Het referentiesignaal passeert de waarde
voor NivoLO van boven (negatieve flank),
4
comparator CA1 wordt gereset, de uitgang is
laag ingesteld.
Het referentiesignaal passeert de Niveau LO-
waarde van onderen (positieve flank). De
5
comparator CA1 verandert niet, dus de
uitgang blijft laag.
Het referentiesignaal passeert de NivoHi-
waarde van onderen (positieve flank). De
6
comparator CA1-uitgang wordt op hoog
ingesteld.
Het referentiesignaal passeert de NivoHi-
waarde van boven (negatieve flank). De
7
comparator CA1 verandert niet, de uitgang
blijft hoog.
Het referentiesignaal passeert de waarde
voor NivoLO van boven (negatieve flank),
8
comparator CA1 wordt gereset, de uitgang is
laag ingesteld.
Hysterese
Functionaliteit
105
