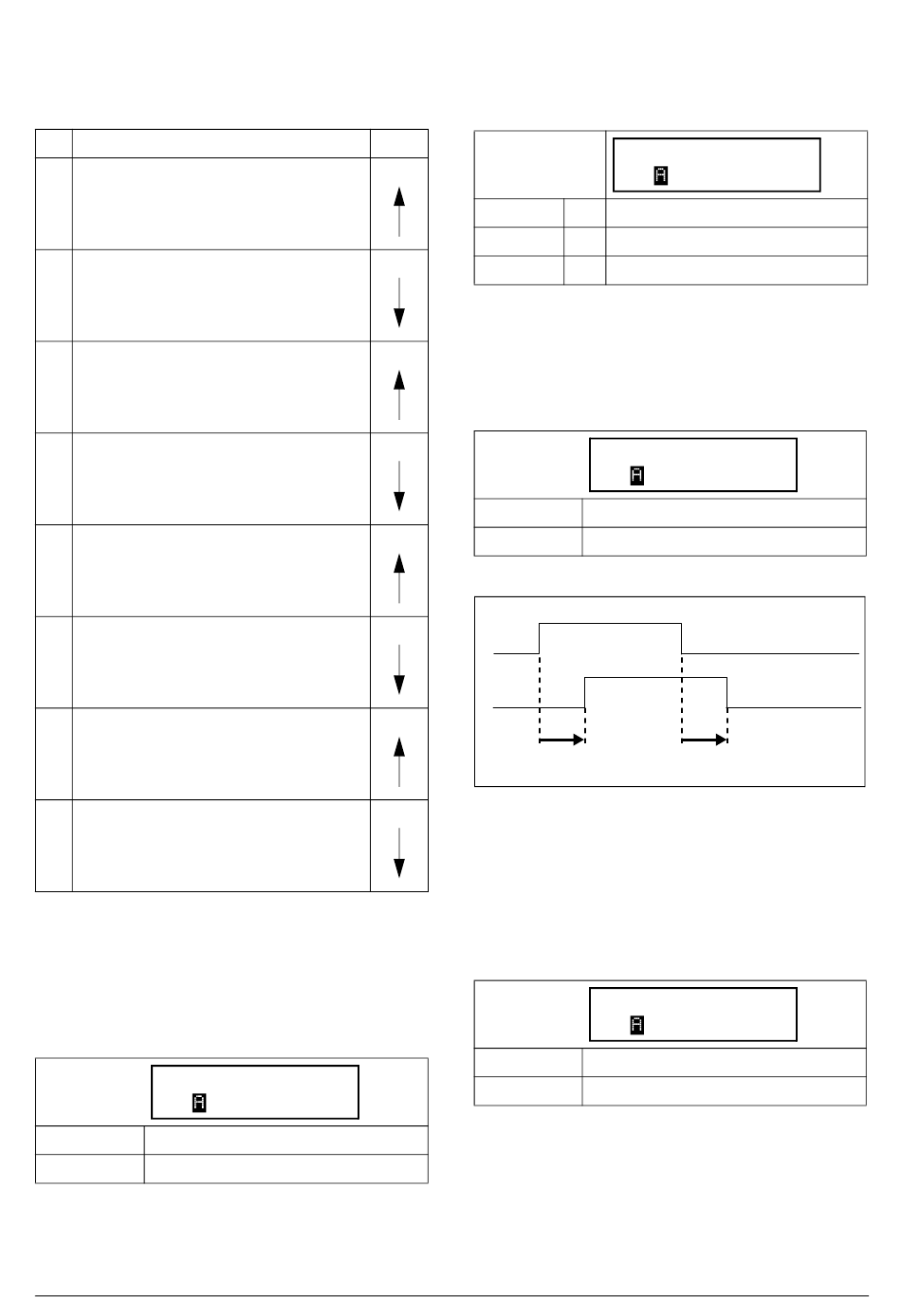

Tabel 28 Opmerkingen bij Afb. 58 voor de selectie
"Window".
Nr.
Beschrijving
Het referentiesignaal passeert de waarde
voor Niveau HI van boven (signaal binnen
1
grenswaarden window), de uitgang van
comparator CA1 is hoog ingesteld.
Het referentiesignaal passeert de waarde
voor Niveau LO van boven (signaal buiten
2
window), comparator CA1 wordt gereset, de
uitgang is laag ingesteld.
Het referentiesignaal passeert de waarde
voor Niveau LO van onderen (signaal binnen
3
grenswaarden window), de uitgang van
comparator CA1 is hoog ingesteld.
Het referentiesignaal passeert de waarde
voor Niveau LO van boven (signaal buiten
4
window), comparator CA1 wordt gereset, de
uitgang is laag ingesteld.
Het referentiesignaal passeert de waarde
voor Niveau HI van boven (signaal binnen
5
grenswaarden window), de uitgang van
comparator CA1 is hoog ingesteld.
Het referentiesignaal passeert de waarde
voor Niveau HI van onderaf (signaal buiten
6
grenswaarden voor venster), comparator CA1
wordt gereset, uitgang is laag ingesteld.
Het referentiesignaal passeert de waarde
voor Niveau LO van onderen (signaal binnen
7
grenswaarden window), de uitgang van
comparator CA1 is hoog ingesteld.
Het referentiesignaal passeert de waarde
voor Niveau LO van boven (signaal buiten
8
window), comparator CA1 wordt gereset, de
uitgang is laag ingesteld.
Analoge comparator 1
Niveau laag [6113]
Stelt het lage niveau voor de analoge comparator in, met
eenheid en bereik volgens de in het menu gekozen waarde
[6111].
6113
Stp
Standaard:
20.0
Instelbereik:
Zie [6112].
106
Functionaliteit
Window
CA1 NivoLO
20.0
Analoge comparator 1 type [6114]
Kiest het analoge comparatortype, dus Hysterese of Venster.
Zie Afb. 55 en Afb. 56, pagina 103.
6114 CA1 Type
Stp
Standaard:
Hysterese
Hysterese
0
Hysterese-comparator
Window
1
Window- comparator
Ingestelde vertraging analoge
comparator 1 [6116]
Het uitgangssignaal voor de analoge comparator 1 wordt
vertraagd met de ingestelde waarde in dit menu. Zie Afb. 59.
6116 CA1SetVertr
Stp
Standaard:
0:00:00.0 (uren:minuten:seconden)
Instelbereik:
0:00:00.0–9:59:59.9
Ingestelde vertraging
Afb. 59 Vertraging van uitgangssignaal instellen/resetten.
Vertraging analoge comparator 1
resetten [6117]
Het resetten van het uitgangssignaal van analoge comparator
1 wordt vertraagd met de ingestelde tijd in het menu. Zie
Afb. 59..
6117 CA1RstVertr
Stp
Standaard:
0:00:00.0 (uren:minuten:seconden)
Instelbereik:
0:00:00.0–9:59:59.9
CG Drives & Automation, 01-5980-03r0
Hysterese
0:00:00.0
Vertraging resetten
0:00:00.0
