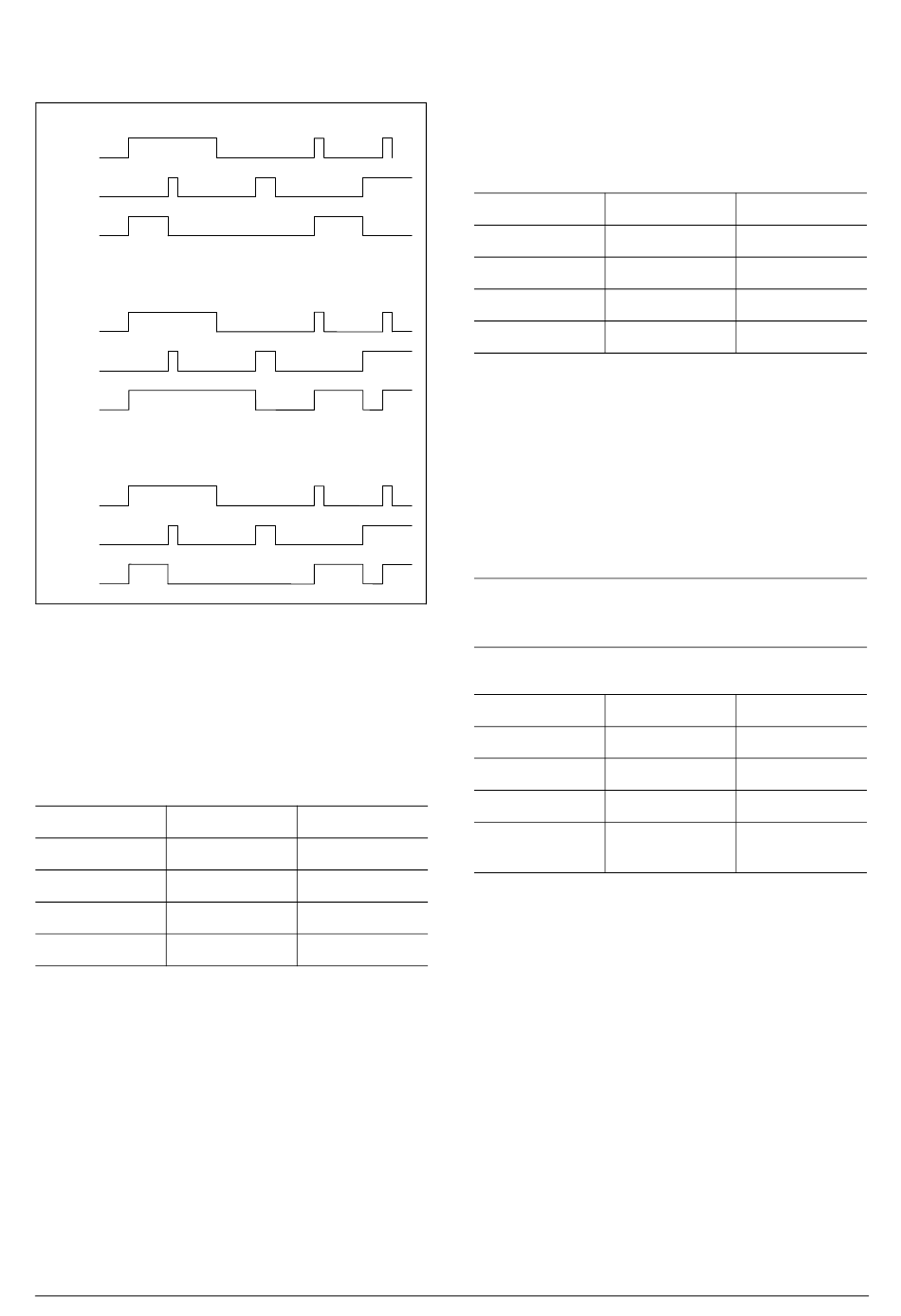

Voorbeelden van de verschillende prioriteitsinstellingen staat
in Afb. 64.
Prioriteit resetten
SET
RESET
OUT
Prioriteit instellen
SET
RESET
OUT
Flanksturing zonder prioriteit
SET
RESET
OUT
Afb. 64 Programmeerbare modi voor flipflop
Prioriteit resetten
"Prioriteit resetten" betekent dat als beide ingangssignalen
actief zijn, er wordt gereageerd op het RESET-commando,
waardoor het uitgangssignaal inactief wordt (=0). Zie Tabel
29.
Tabel 29 Waarheidstabel voor Prioriteit resetten
SET (instellen)
RESET
0
0
0
1
1
0
1
1
114
Functionaliteit
Prioriteit instellen
Voor "Prioriteit instellen" wordt het bepalende
ingangssignaal ingesteld (SET) als beide ingangssignalen
actief is, wat leidt tot een geactiveerd (=1) uitgangssignaal.
Zie Tabel 30.
Tabel 30 Waarheidstabel voor Prioriteit instellen
Flanksturing zonder prioriteit
De derde instelling is "Flanksturing", waarbij geen
ingangssignaal prioriteit over het andere heeft. Het
uitgangssignaal volgt een van de twee ingangssignalen (mits
ze op een positieve flank staat). De meest recent
geregistreerde activiteit bepaalt de uitgang. Zie Tabel 31.
Als beide ingangen tegelijkertijd worden geactiveerd,
verandert er niets; het uitgangssignaal blijft in de eerdere
status.
Tabel 31 Waarheidstabel voor flanksturing zonder prioriteit
OUT (uit)
0 (reset)
0 (reset)
1 (instellen)
0 (reset)
SET (instellen)
RESET
0
0
0
1
1
0
1
1
NOTE: The input signals are updated in intervals of 8 mil-
liseconds, therefore the signal changes are considered
simultaneous if the difference is less than 8 ms.
SET (instellen)
RESET
0
0
1
0/1
0/1
1
1
1
CG Drives & Automation, 01-5980-03r0
OUT (uit)
0 (reset)
0 (reset)
1 (instellen)
1 (instellen)
OUT (uit)
0 (reset)
1 (instellen)
0 (reset)
Geen verande-
ring
