Startinstellingen [330]
Submenu met alle functies voor starten.
Startmethode [331]
De beschikbare startmethodes zijn:
Lineaire of kwadratische koppelbesturing
Een goed geconfigureerde, koppelgestuurde start heeft een
lineaire snelheidstoename en een lage inschakelstroom
zonder stroompieken. In Afb. 40 staat de koppelaankoop
voor lineaire koppelbesturing en kwadratische
koppelregeling. De waarde "Aanv Koppel" wordt ingesteld in
menu [332] en de waarde voor "Eind Koppel" wordt
ingesteld in menu [333].
Koppel
Eindkoppel
Nominaal koppel
Aanvangskoppel

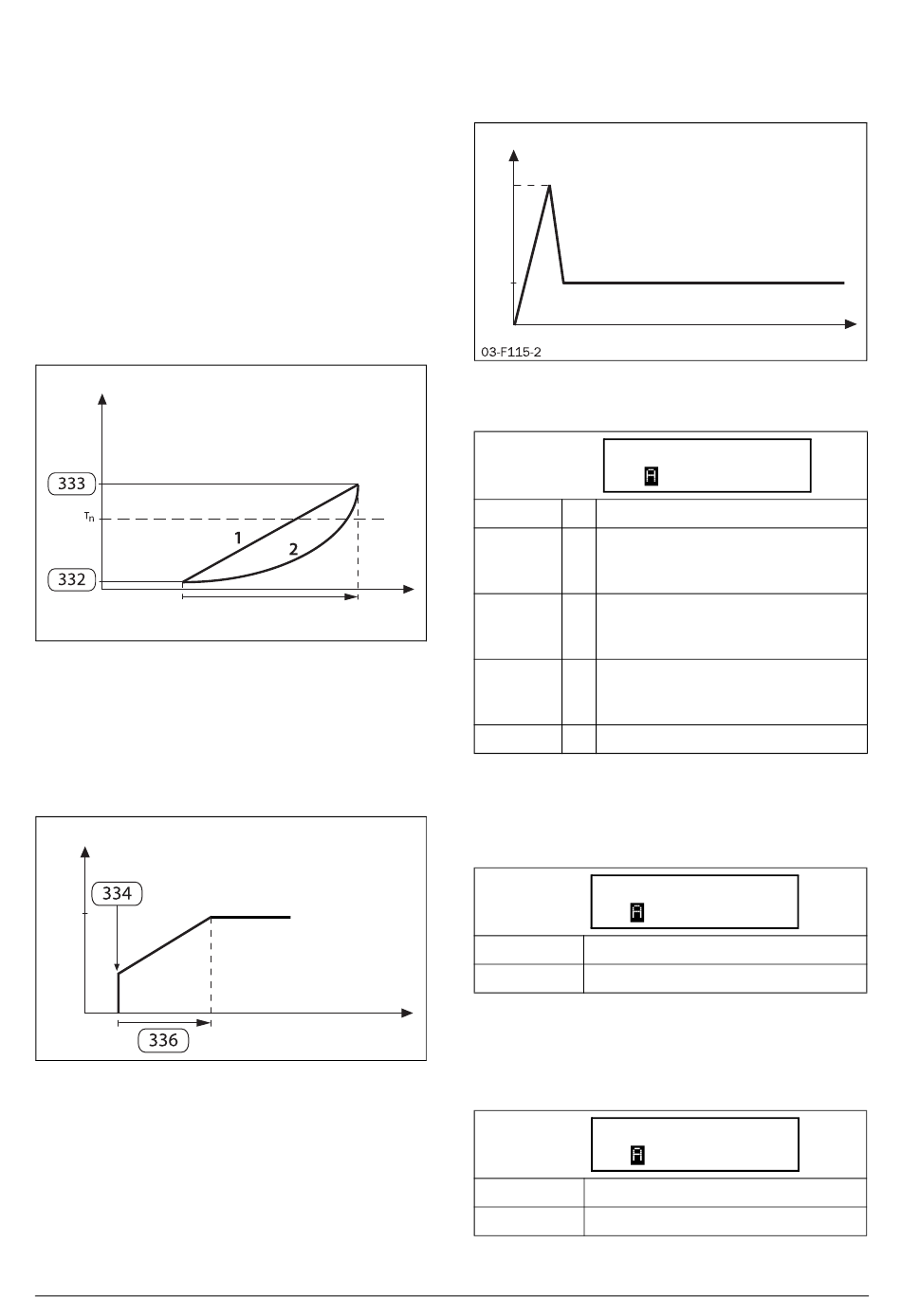

Afb. 40 Koppelbesturing bij start
Spanningsregeling
Spanningsregeling wordt geselecteerd als er een lineaire
spanningsaanloop nodig is. De inschakeltijd van de thyristor
heeft een lineaire aanloop, van "Aanv Spann", menu [334],
tot volledige netspanning. Zie Afb. 41.
Spanning
U
n_mot
Starttijd
Afb. 41 Aanvangsspanning en starttijd.
Direct online, DOL
Als dit alternatief is geselecteerd, kan de motor accelereren
alsof deze direct op de netvoeding is aangesloten, wat leidt tot
een zeer snelle aanloop.
Voor dit type bediening:
80
Functionaliteit
1 Lineair
2 Kwadratisch
Tijd
Starttijd
Tijd
Controleer of de motor kan accelereren met de vereiste
belasting (start DOL). Deze functie kan ook worden gebruikt
bij kortgesloten thyristors.
6-7 x I
n_soft
FLC
Afb. 42 Start DOL
331 Startmethode
Stp
Standaard:
Lin Koppel
Het motorkoppel wordt geregeld volgens
Lin Koppel
1
een lineaire aanloop, ingesteld in menu
[332] en [333].
Het motorkoppel wordt geregeld volgens
Kwadr
2
een kwadratische aanloop, ingesteld in
Kwadr
menu [332] en [333].
De motorspanning wordt geregeld
Spann Reg
3
volgens een lineaire spanningsaanloop,
menu [334].
DOL
4
Direct online
Aanvangskoppel [332]
Gebruikt met startmethode voor lineaire/kwadratische
koppelregeling.
332 Aanv Koppel
Stp
Standaard:
10%
Instelbereik:
0 - 250% van T
Eindkoppel [333]
Gebruikt met startmethode voor lineaire/kwadratische
koppelregeling.
333 Eind Koppel
Stp
Standaard:
150%
Instelbereik:
0 - 250% van T
