8.6.3
Timers [630]
De timerfunctie kan worden gebruikt als vertragingstimer, als
intervaltimer met afzonderlijke Aan- en Uit-tijden
(schakelmodus) of om een signaal te verlengen (modus aan-
tijd). Het geselecteerde triggersignaal start de timerfunctie en
het signaal wordt omgezet volgens de modusinstellingen,
waardoor het uitgangssignaal (T1Q - T4Q) voor de timer
wordt gegeven.
In de modus "Vertraging" wordt het activeren van het
uitgangssignaal voor de timer vertraagd ten opzichte van het
triggersignaal. Het uitgangssignaal voor de timer wordt
geactiveerd (hoog) als de ingestelde vertragingstijd is
verstreken. Zie Afb. 61. Het uitgangssignaal voor de timer
volgt echter het triggersignaal als dit weer wordt
gedeactiveerd (laag).
Timer1 Trig
T1Q
Vertraging Timer 1

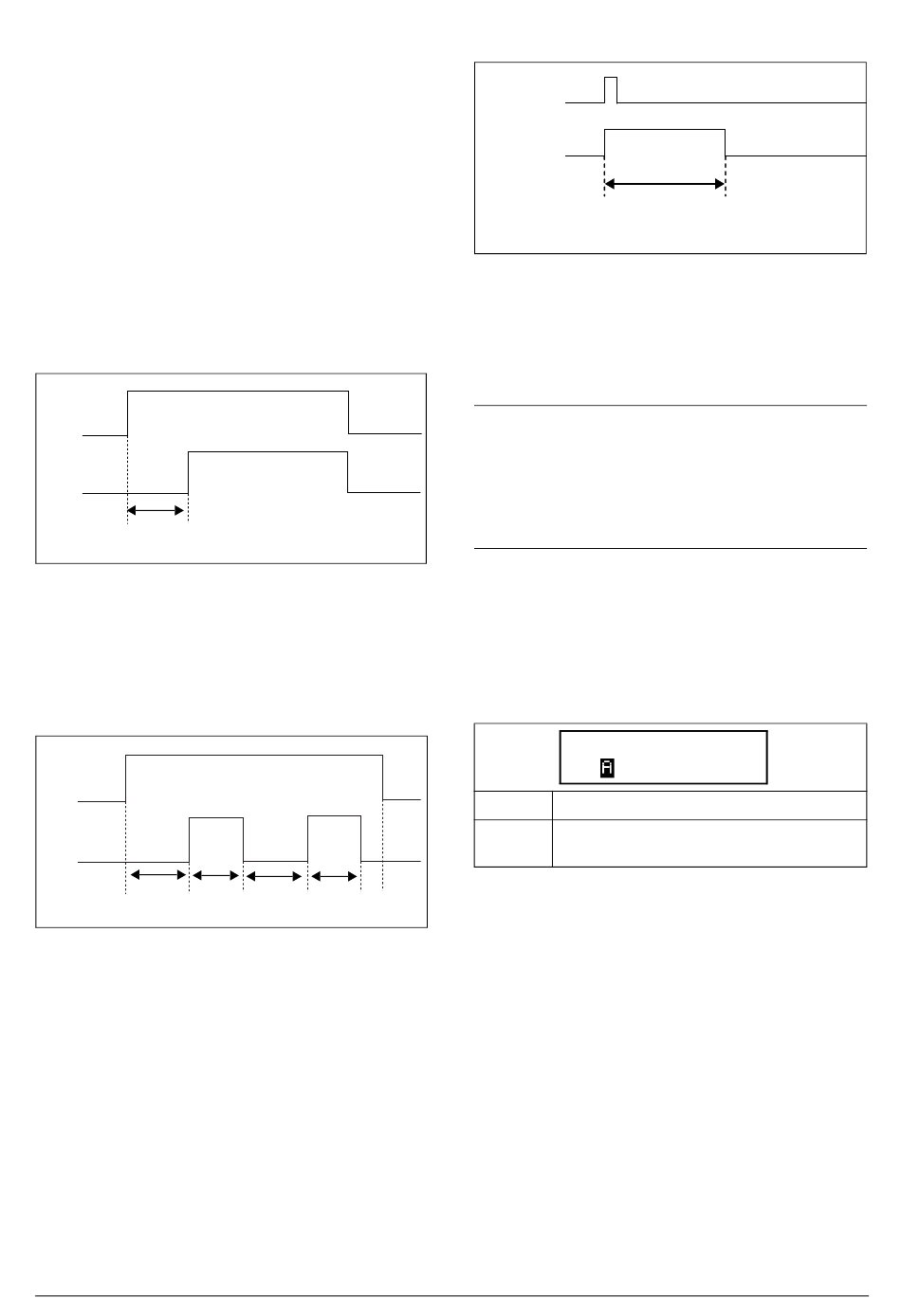

Afb. 61 Vertragingsmodus timer
In de schakelmodus schakelt het uitgangssignaal van de timer
automatisch van hoog (Timer T1) naar laag (Timer T2).
volgens de ingestelde intervaltijden. Zie Afb. 62. Als het
triggersignaal weer wordt gedeactiveerd (laag), wordt het
uitgangssignaal voor de timer ook weer gedeactiveerd (laag).
Timer1 Trig
T1Q
Timer T2 Timer T1 Timer T2 Timer T1
Afb. 62 Schakelmodus voor de timer.
De functie van de modus "Aan-tijd" is om een geactiveerd
(hoog) uitgangssignaal voor de timer ten opzichte van het
triggersignaal te verlengen. Zie Afb. 63.
112
Functionaliteit
Timer1 Trig
T1Q
Timer T1
Afb. 63 Modus Aan-tijd timer.
De uitgangssignalen van de timer (T1Q - T4Q) kunnen
worden geprogrammeerd naar de relaisuitgangen die worden
gebruikt in logische functies [620] of als bron voor een
virtuele aansluiting [560].
LET OP: De actuele timers zijn gezamenlijk voor alle
parametersets. Als de actuele parameterset wordt
gewijzigd, verandert de werking van de timer op basis
van de instellingen, maar blijft de timerwaarde onveran-
derd. De initialisatie van de timer kan dus voor een set-
wijziging afwijken van het normale triggeren van een
timer.
Timer 1 [631]
Parametergroep voor Timer 1.
Trigger Timer 1 [6311]
Selectie van het triggersignaal voor de timerfunctie.
6311 Timer1 Trig
Stp
Standaard: Uit
Dezelfde keuze als in menu Relais 1 [551],
Selectie:
pagina 100.
CG Drives & Automation, 01-5980-03r0
Uit
