8.6.5
Tellers [650]

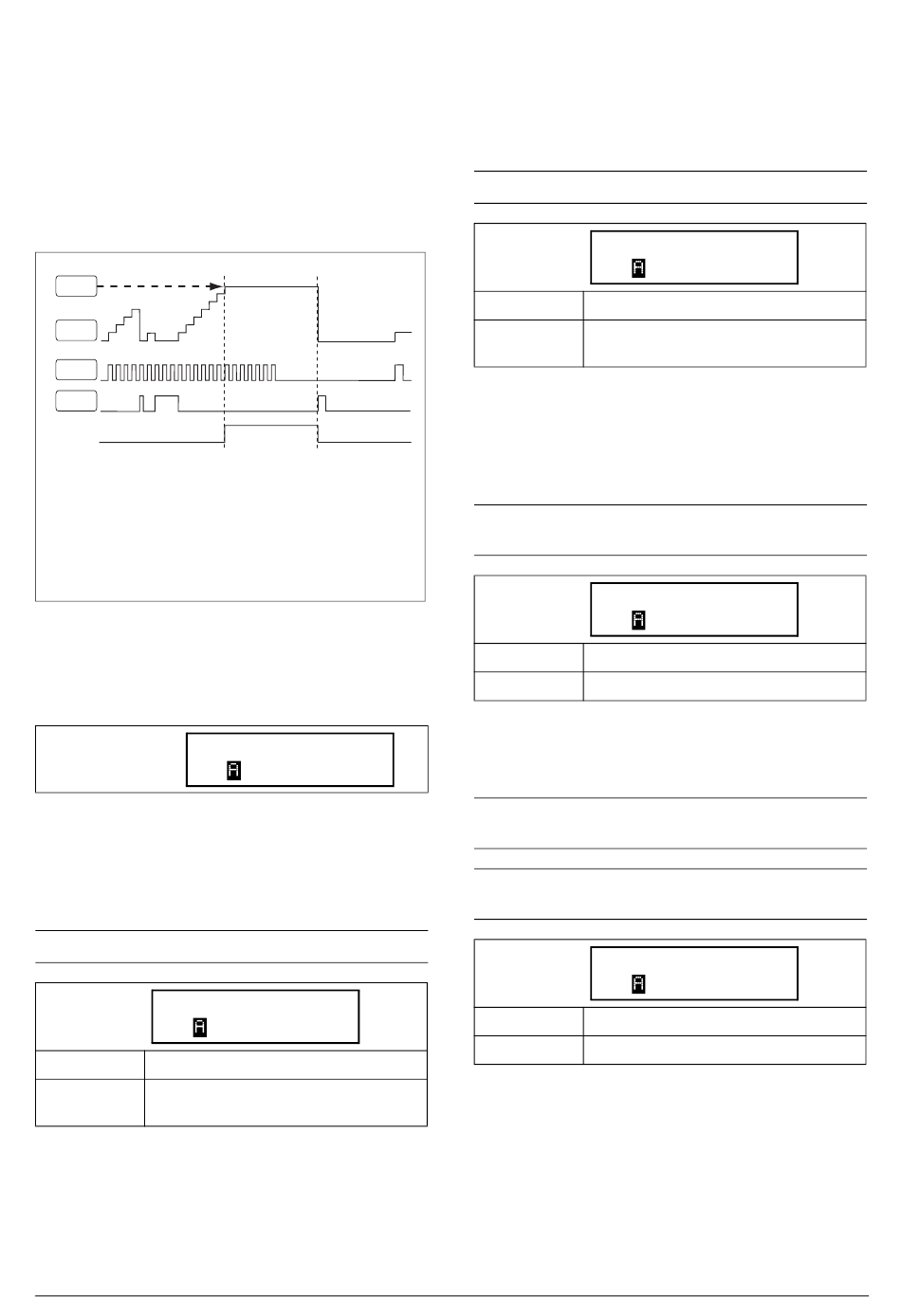

De tellerfunctie telt pulsen en kan een signaal op een
geselecteerde uitgang geven als de teller een specifiek niveau
bereikt.
De teller telt op op de positieve flanken van het triggersignaal
en wordt op nul gezet als het resetsignaal actief is.
Als de tellerwaarde gelijk is aan de tripwaarde, wordt het
uitgangssignaal van de teller (CTR1 of CTR2) geactiveerd.
Zie Afb. 65.
6513
6519
6511
6512
CTR1
CTR1= Uitgangssignaal Teller 1
6511= Teller teller 1
6512= Reset teller 1
6513= Tripwaarde teller 1
6519= Waarde teller 1
Afb. 65 Tellers, principe.
Teller 1 [651]
Parametergroep teller 1.
651 Teller 1
Stp
Trigger teller 1 [6511]
Het geselecteerde signaal wordt gebruikt als een
triggersignaal voor teller 1. Teller 1 neemt met 1 toe bij elke
positieve flank van het triggersignaal.
LET OP: maximale telfrequentie is 8 Hz.
6511 T1 Trig
Stp
Standaard:
Uit
Dezelfde keuze als in menu Relais 1 [551],
Selectie:
pagina 100.
116
Functionaliteit
Reset teller 1 [6512]
Het geselecteerde signaal wordt gebruikt als resetsignaal voor
teller 1. Als het resetsignaal wordt geactiveerd (hoog), wordt
teller 1 op nul gezet en de teller blijft op nul staan zolang het
resetsignaal actief is (hoog).
LET OP: reset-ingang heeft hoogste prioriteit.
Standaard:
Selectie:
Tripwaarde teller 1 [6513]
In dit menu wordt teller 1 ingesteld op een tripwaarde. Als de
tellerwaarde gelijk is aan de tripwaarde, wordt het
uitgangssignaal voor teller 1 (CTR1) actief (hoog).
LET OP: Waarde 0 betekent dat de telleruitgang altijd
hoog is.
Standaard:
Instelbereik:
Waarde teller 1 [6514]
In dit menu staat de werkelijke waarde van teller 1.
LET OP: waarde teller 1 is gezamenlijk voor alle parame-
tersets.
LET OP: De waarde gaat verloren bij het uitschakelen
van de voedingspanning.
Alleen lezen
Standaard:
Uit
Instelbereik:
Teller 2 [652]
Zie de beschrijving voor teller 1 [651].
6512 T1 Reset
Stp
Uit
Dezelfde keuze als in menu Relais 1 [551],
pagina 100.
6513 T1TripWaard
Stp
0
0 - 10.000
6514 T1 Waarde
Stp
0
0 - 10.000
CG Drives & Automation, 01-5980-03r0
Uit
0
0
