Inleiding
1
1
1.3 Doel van de handleiding
Deze handleiding is bedoeld om gedetailleerde informatie
te geven over de installatie en het opstarten van de
frequentieomvormer. 2 Installatie biedt informatie over de
mechanische en elektrische installatie. 3 Opstarten en
functionele tests bevat gedetailleerde procedures voor het
opstarten en functionele tests. De overige hoofdstukken
bevatten aanvullende informatie. Deze informatie heeft
onder meer betrekking op de gebruikersinterface,
elementaire werkingsconcepten, programmeer- en toepas-
singsvoorbeelden, het verhelpen van opstartproblemen, en
apparatuurspecificaties.
Een aantal van de beschreven procedures kan wijzigen bij
gebruik van beschikbare optionele apparatuur. Zorg dat u
de bijgeleverde instructies voor dergelijke opties doorleest
met het oog op specifieke vereisten.
1.4 Aanvullende hulpmiddelen
Er zijn andere hulpmiddelen beschikbaar om inzicht te
krijgen in geavanceerde functies van de frequentieom-
vormer en de bijbehorende programmering.
•
De FCD 302 Programmeerhandleiding, MG04GXYY,
gaat dieper in op het gebruik van parameters en
bevat veel toepassingsvoorbeelden.
•
De FCD 302 Design Guide, MG04HXYY, gaat dieper
in op de mogelijkheden en functies voor het
ontwerpen van motorregelsystemen.
•
Handleiding MCB 102
•
Handleiding MCB 103
•
Instructie veiligheids-PLC-interfaceoptie MCB 108,
MI33JXYY.
•
Veldbushandleidingen: Profibus-handleiding>,
MG34NXYY, Ethernet-handleiding, MG90JXYY, en
ProfiNet-handleiding, MG90UXYY.
•
Zie Remweerstanden Design Guide>, MG90OXYY.
•
Trainingscursussen, zowel online als persoonlijk.
•
Helpdesk, telefonische en onlineondersteuning.
•
De installatie, configuratie en inbedrijfstelling kan
ook worden uitgevoerd door getrainde en
geautoriseerde Danfoss-installateurs.
•
Ook de verkoopmedewerkers van Danfoss zijn
opgeleid om klanten te ondersteunen en
instructies voor toepassingen te geven.
Neem contact op met uw Danfoss-leverancier of ga naar
www.Danfoss.com voor downloads of aanvullende
informatie. De X in de referentienummers van technische
publicaties verwijst naar het versienummer, terwijl YY de
taalcode aangeeft.
8
®
VLT
Decentral Drive FCD 302 Bedieningshandleiding
®
MG04F310 – VLT
is een gedeponeerd handelsmerk van Danfoss
1.5 Productoverzicht
Een frequentieomvormer is een elektronische motorre-
gelaar die een door de netvoeding geleverd AC-
ingangssignaal omzet in een variabel AC-uitgangssignaal.
De frequentie en de spanning van het uitgangssignaal
worden aangepast om de motorsnelheid of het koppel te
regelen.
De frequentieomvormer bewaakt bovendien de systeem-
en motorstatus, genereert waarschuwingen of alarmen bij
foutcondities, start en stopt de motor, optimaliseert het
energierendement, biedt bescherming tegen lijnharmo-
nischen, en heeft daarnaast nog veel andere regel-,
bewakings- en efficiëntiefuncties. Bedrijfs- en bewakings-
functies zijn beschikbaar in de vorm van statusindicaties
naar een extern regelsysteem of een netwerk op basis van
seriële communicatie.
De FCD 302 is ontworpen voor decentrale montage,
bijvoorbeeld in de voedingsmiddelen- en drankenindustrie,
of voor andere toepassingen voor materiaalbehandeling.
De FCD 302 maakt het mogelijk om kosten te verlagen
door de vermogenselektronica decentraal te plaatsen. In
dat geval zijn er geen centrale panelen meer nodig, wat
leidt tot een besparing van kosten, ruimte en inspan-
ningen met betrekking tot installatie en bekabeling. Het
basisontwerp met een elektronisch insteekdeel en een
flexibele en 'ruime' aansluitkast is onderhoudsvriendelijk.
Elektronica is eenvoudig te verwijderen zonder dat
opnieuw bekabelen nodig is.
1.6 Interne regelfuncties van de
frequentieomvormer
Hieronder ziet u een blokschema van de interne
componenten van de frequentieomvormer. Zie Tabel 1.3
voor de bijbehorende functies.
1
2
3
4
8

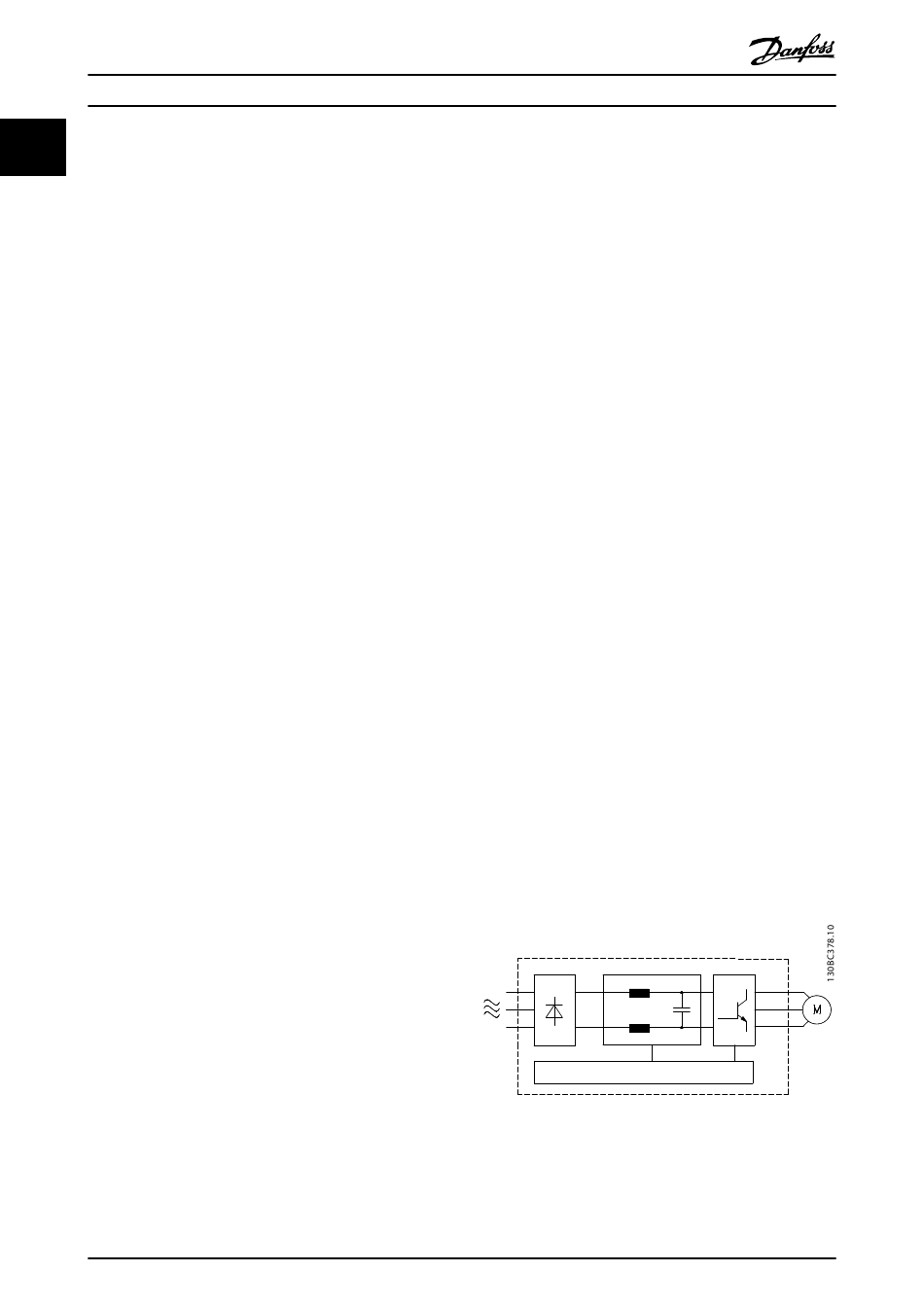

Afbeelding 1.1 Blokschema frequentieomvormer
6
7
5
