Installatie

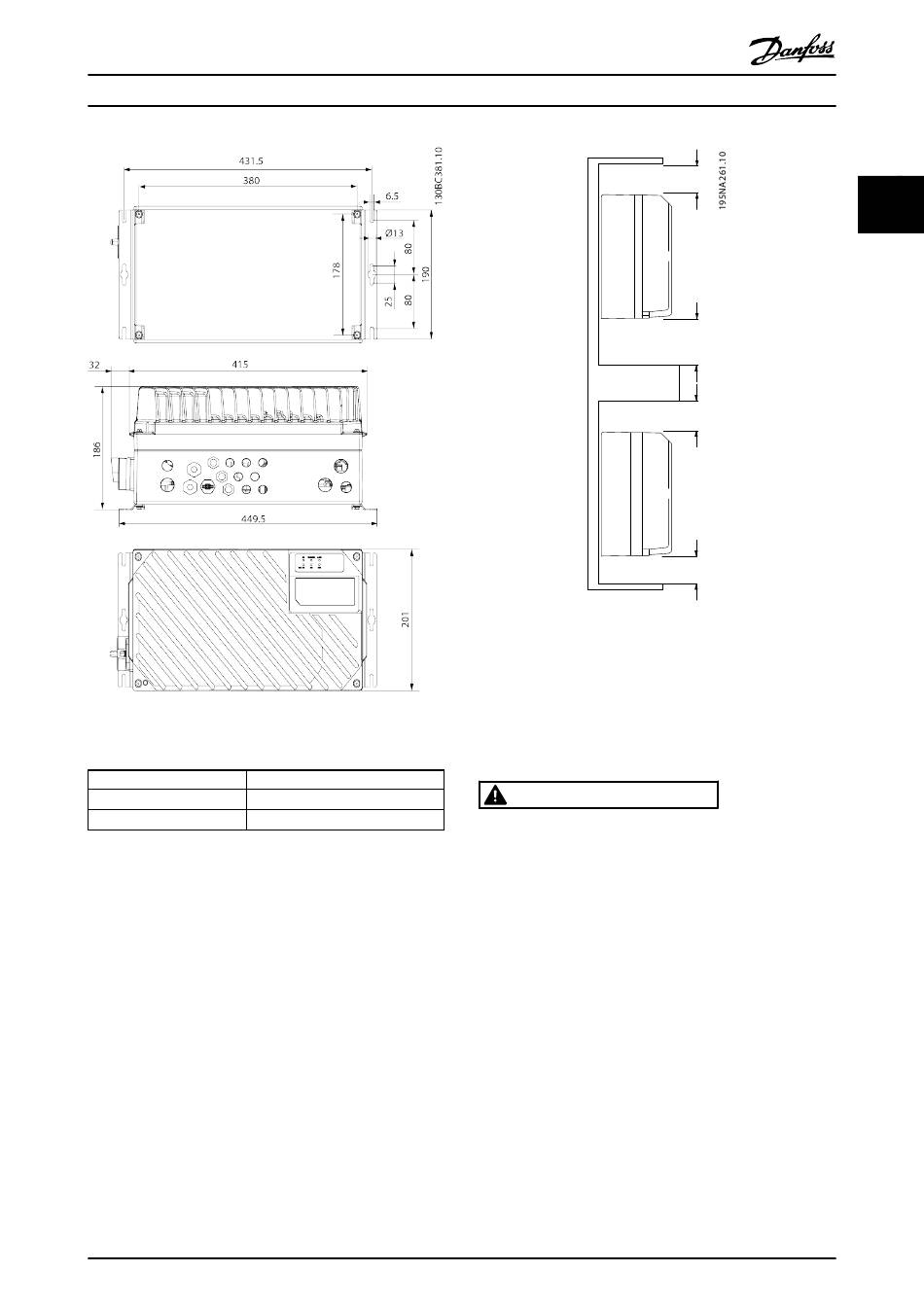

Afbeelding 2.4 Kabeldoorvoeren en gatdiameter (grote
eenheden)
Motorzijde
1 x M20, 1 x M25
Besturingszijde
2 x M20, 9 x M16
Netzijde
2 x M25
Tabel 2.4
1)
Ook gebruikt voor 4 x M12/6 x M12 sensor/actuatoraansluitingen.
2.3.3 Koeling
De FCD 302 heeft geen geforceerde koeling. Hij is voor het
koelen volledige afhankelijk van natuurlijke convectie via
de koelribben.
•
Zorg voor een vrije ruimte van minimaal 100 mm
boven en onder de eenheid in verband met de
benodigde koellucht. Zie Afbeelding 2.5.
•
Reductie begint bij 40 °C en 1000 m boven
zeeniveau. Zie FCD 302 Design Guide, MG04HXYY,
voor de betreffende apparatuur voor meer
informatie.
®
VLT
Decentral Drive FCD 302 Bedieningshandleiding
1)
®
MG04F310 – VLT
is een gedeponeerd handelsmerk van Danfoss
Afbeelding 2.5 Vrije ruimte boven en onder voor luchtkoeling
2.3.4 Montage
De FCD 302 bestaat uit twee delen: de installatiekast en
het elektronische gedeelte. Zie 2.2 Opengewerkte tekening
FCD 302.
WAARSCHUWING
Schakel de netspanning niet in voordat de 4 schroeven zijn
aangehaald. Het niet aanhalen van deze schroeven kan
leiden tot lichamelijk letsel of materiële schade wanneer
de eenheid wordt belast.
Losse montage
•
De gaten aan de achterzijde van de installatiekast
dienen om de montagebeugels te bevestigen.
•
Verzeker u ervan dat de installatielocatie het
gewicht van de eenheid kan dragen.
•
Zorg dat de juiste bevestigingsschroeven of -
bouten worden gebruikt.
100 (4)
100 (4)
100 (4)
100 (4)
15
2
