Installatie

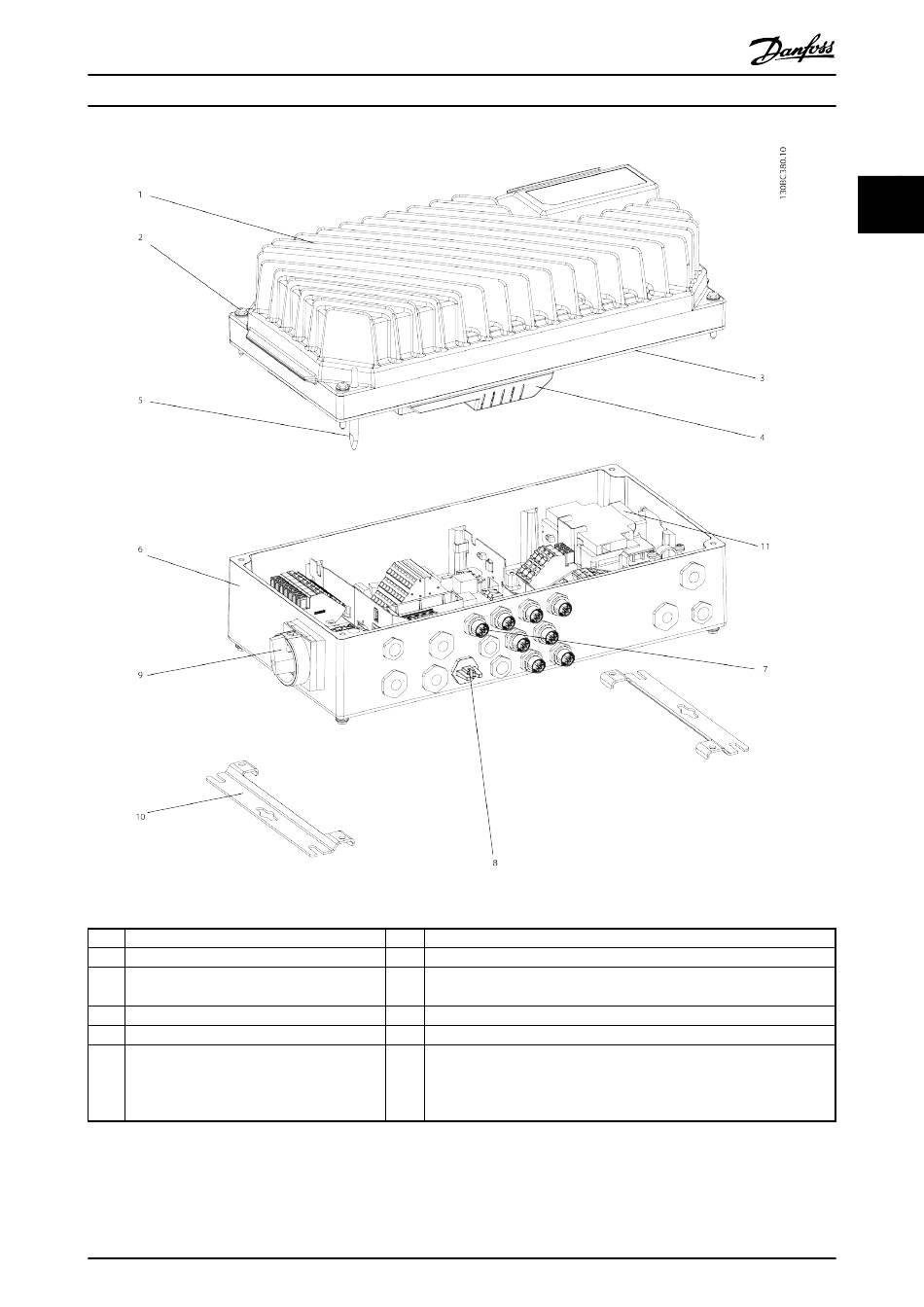

Afbeelding 2.2 Opengewerkte tekening grote eenheid
1
Omvormerdeel
2
Bevestigingsschroeven (4x, één in elke hoek)
3
Afdichtpakking
4
Kunststof afdekking omvormerdeel
5
Aardingspen
6
Installatiekast
Tabel 2.2
®
VLT
Decentral Drive FCD 302 Bedieningshandleiding
7
Displayaansluiting
8
Toegang tot USB-poort
9
Werkschakelaar* aan motorzijde (alternatief: schakelaar aan netzijde of niet
gemonteerd)
10
Platte montagebeugel
11
Stroomonderbreker* (optioneel)
*
De eenheid kan worden uitgerust met een werkschakelaar of een stroom-
onderbreker, maar niet beide. De afbeelding toont een configuratie die in
de praktijk niet mogelijk is en dient enkel om de positie van de diverse
componenten aan te geven.
®
MG04F310 – VLT
is een gedeponeerd handelsmerk van Danfoss
2
2
13
