Gebruikersinterface
4 Gebruikersinterface
4.1 Lokaal bedieningspaneel
Het LCP is de combinatie van display en toetsenbord. Het
LCP kan via de LCP-kabel/stekker worden aangesloten op
4
4
de displayconnector aan de buitenzijde van de eenheid
(zonder de behuizing te openen). Het LCP is de gebruikers-
interface voor de frequentieomvormer.
Het LCP heeft diverse gebruikersfuncties.
•
Starten, stoppen en het regelen van de snelheid
tijdens lokale bediening
•
Uitlezen van bedrijfsgegevens, status, waarschu-
wingen en aanmaningen tot voorzichtigheid
•
Programmeren van functies van de frequentieom-
vormer
•
Reset de frequentieomvormer na een fout
handmatig wanneer de autoreset niet actief is.
Er is ook een optioneel numeriek LCP (NLCP) leverbaar. Het
NLCP werkt op vergelijkbare wijze als het LCP. Zie de FCD
302 Programmeerhandleiding, MG04GXYY, voor meer
informatie over het gebruik van het NLCP.
4.1.1 LCP-lay-out
De functies van het LCP zijn onderverdeeld in vier groepen
(zie Afbeelding 4.1).
38
®
VLT
Decentral Drive FCD 302 Bedieningshandleiding
®
MG04F310 – VLT
is een gedeponeerd handelsmerk van Danfoss
Status
1234rpm
1.0 A
43,5Hz
a
Run OK
Quick
b
Status
Menu
c
On
OK
Warn.
Alarm
Hand
d
O
on

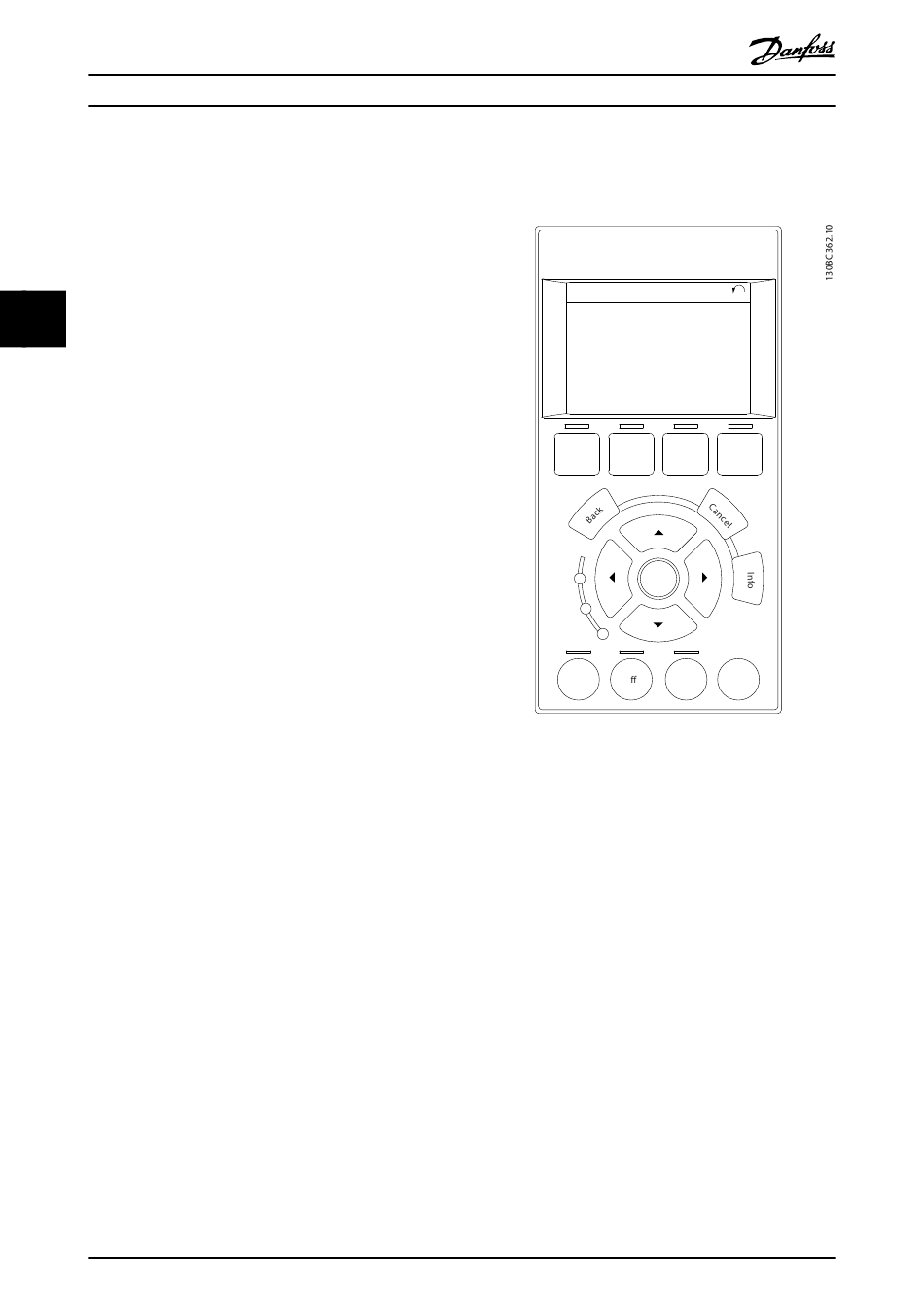

Afbeelding 4.1 LCP
a.
Displayzone
b.
Weergave van de menutoetsen voor het wijzigen
van de displayweergave van statusopties,
programmering of foutmeldingsgeschiedenis.
c.
Navigatietoetsen voor het programmeren van
functies, het verplaatsen van de displaycursor en
het regelen van de snelheid bij lokale bediening.
Er zijn tevens statusindicatielampjes aanwezig.
d.
Bedieningstoetsen en resettoets.
1(1)
43,5Hz
Alarm
Main
Log
Menu
Auto
Reset
on
